超实用DIY：PCB短路查找器

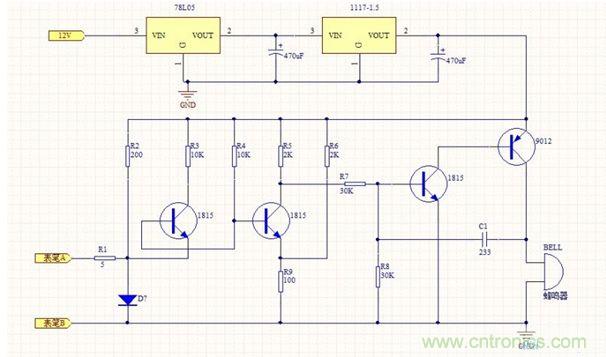

由于从事电子售后维修工作，所以查线路是经常的事情，但是，万能表的短路档精度不够，经常出现20欧以上的都叫唤的情况，所以就设计了这个短路查线器，精度可以通过更换电阻或者将其换成可调来实现调整，最大的鸣叫电阻是10欧，可以调节到5欧或者更小；下面是原理图，东西不多 ，就几个电阻和几个三极管外加一个1.5V的蜂鸣器：

精度调整就是更换R1的大小，可以根据实际情况进行测试更换；

123下一页>

• 第一页：DIY的PCB短路查找器的原理图

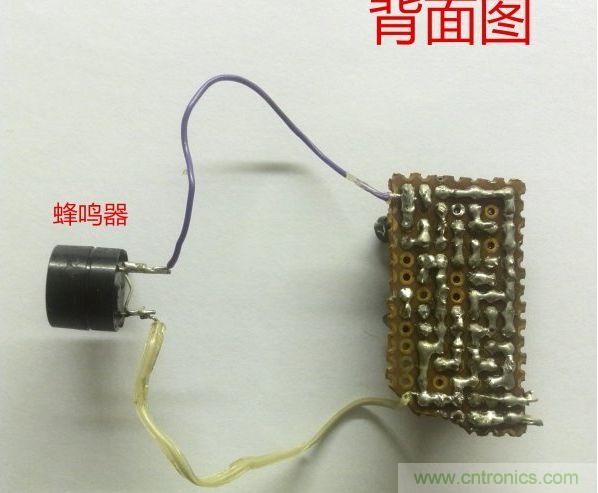

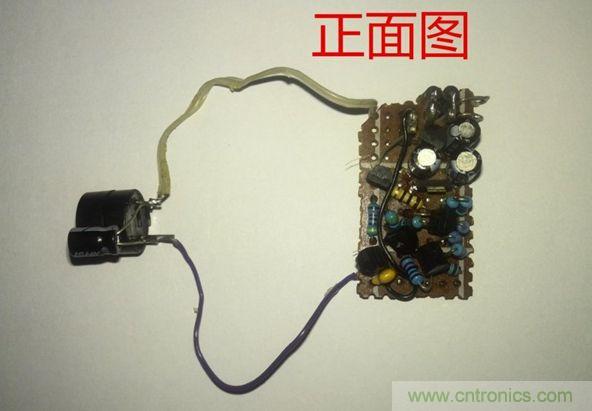

• 第二页：PCB短路查找器的DIY介绍
• 第三页：DIY成功的PCB短路查找器

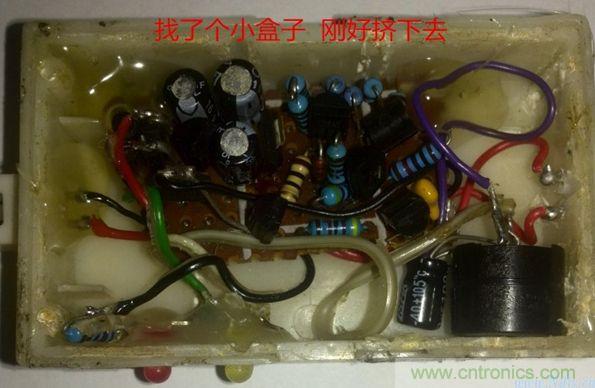

捡了个不知道做什么的盒子，刚好装进去。

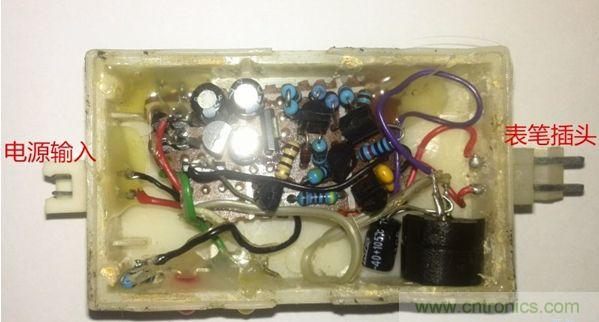

由于手上没合适的变压器了所以外接电源，其实可以把这个小板子放进12V变压器里面的。
