低成本，高效率且可快速关断的门驱动变压器电路设计

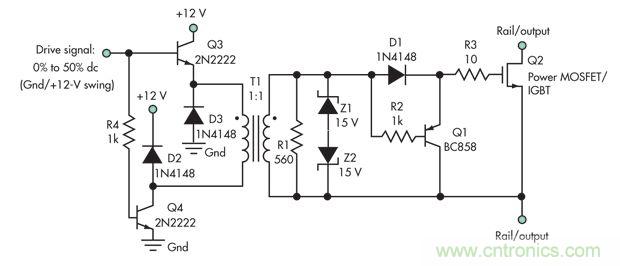

门驱动变压器的绝缘性和稳定性好，经常用于驱动半桥功率电路。但是要让它们都关断一段时间，很有挑战。一般会加一个电阻，消耗更多的功率和成本。怎么办？美国的高手李科.马力给了这个电路图设计。

到MOSFET的驱动信号可以从50%一直到零，当T1充电的后，第二个通过D1输送电流，给门充电。松开后，第二个输送一个低功耗的负峰，然后到零。Q2的门仍然有电，Q1关断Q2的源电流，这样，门就可以迅速地放电。
