两大案例教你如何选好滤波器
有些工程师在选用滤波器时，还处于“盲人骑瞎马”的半入门状态，而有些人选择的通用滤波器基本上没有起到作用。滤波器8分定制2分通用才算靠谱。那么滤波器应如何选型？本文通过两大案例教你有效地选好滤波器的两大方法。
出于滤波器业务推广的需要，最近接触了不少用滤波器的工程师和客户机构，发现了不少有意思的问题，在此总结总结。
- 如果未经过对仪器的EMI、EMS指标测试就选定了滤波器，基本上属于“盲人骑瞎马、夜半临深池”的主儿；
- 如果机器上选择的是一个市面上买来的通用滤波器，这个滤波器基本上是可以不加的；
- 滤波器8分定制、2分通用才算比较靠谱。
下此结论的原因是因为最近遇到的好几起事情，都加了滤波器，但传导就是不过，最后还是根据测试结果给设计了个滤波器样品，一装上ok才算pass，其实设计本身也并不复杂，不过多加了一级差模电容和差模电感、或调整了一下滤波器电感电容的参数而已。通用型的IEC插座滤波器，里面的空间很小，一般只能放得下2个共模电容、一个差模电容和一个共模电感，靠这点东西就能放之四海而皆准，难度莫大焉。
那滤波器应如何选型？
第一种是预知晓（起码是估计）需滤掉的杂波频点或频段和强度，然后提出对滤波频段的衰减要求，将此要求提给厂家，由厂家给您设计一款适用的滤波器。
第二种是先设计产品，结构空间上预留出装滤波器的位置，等产品装好后进行测试，根据测试的结果确定滤波器的滤除频点和衰减特性。
除此二者外，基本上没有其他的方法能有效地选好滤波器。
滤波器选型案例1：
如低频无极灯产品，整流器开关频率220KHz，此频率是干扰的基频，其他干扰频率基本都是此频点的高次谐波，在起初设计时，就可以根据预估给出滤波器的要求来，220KHz频点时，共模插损ILCM=60dB 差模插损ILDM=60dB，根据这个要求，滤波器厂家就可以设计出滤波器来。
如手术室用监护仪，与手术刀在共同的环境下使用，手术刀的频率是500KHz，可以根据预估给出对滤波器的要求，500KHz频点时，共模插损ILCM=70dB 差模插损ILDM=70dB，根据这个要求，滤波器厂家就可以设计出滤波器来。
插损这个指标，行规是在50Ω的标准负载下测得的，但实际电路中，阻抗匹配的不可能这样标准，因此，插损的指标在使用会打些折扣。所以预估时要求指标要高些。
滤波器选型案例2：

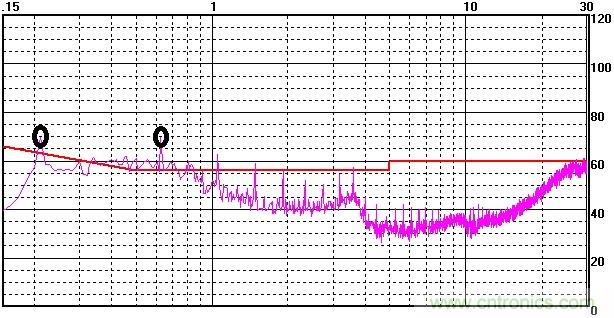

某产品未加滤波器时的测试结果（如图），画黑圈的是两个主要的超标频点，最左侧的点是213KHz，超标7dB左右，右面一个是它的高次谐波，可以不必理它，213K滤掉了，那个也就跟着消除了。
