列举4款单相感应交流电机的驱动图
大型电器的电机最常采用的是单相感应电机。其定子由2个线圈和1个移相电容器组成，转子通常是1个铝制鼠笼。通常，当电机达到一定速度时，起动线圈和移相电容器会被离心开关切断。因此，控制常常是利用三端双向可控硅开关或ACS器件实现简单的开/关控制。
多绕组开关驱动器
根据电机最终应用场合成本和性能要求，可采用不同的方式调速。 定子线圈分成3或4对绕组。 这些绕组通过交流开关与电源进行不同组合的连接，以改变定子有效极数和基本速度，可步进调整电机转速。

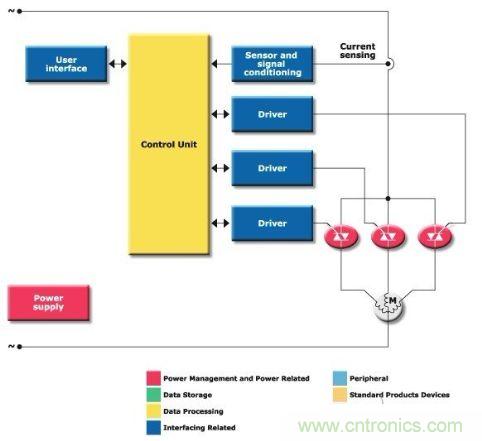

图1：多绕组开关驱动器方框图
双向驱动器
根据电机最终应用场合成本和性能要求，可采用不同的方式调速。 使用永久分相式电容器电机时，可采用两个交流开关将分相电容器与两个定子绕组串联使电机反转。

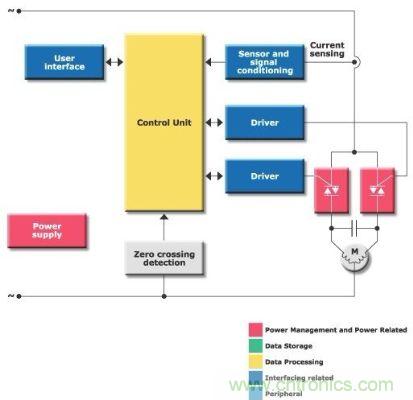

图2：双向驱动器方框图
高频PWM驱动器
根据电机最终应用场合成本和性能要求，可采用不同的方式调速。 感应电机采用创新的单极开关拓扑电路以高频模式驱动，从而实现静音和经济高效的变速。 转速通过调节实际电机电压来控制。 功率开关在 PWM 模式下工作，其占空比线性变化，根据扭矩控制转速。

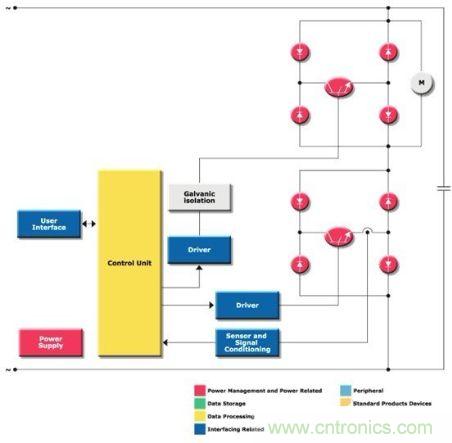

图3：高频PWM驱动器方框图
相位控制驱动器
根据电机最终应用场合成本和性能要求，可采用不同的方式调速。 ST 采用创新拓扑结构推出静音且经济高效的变速驱动电路，用以控制电机转速。 采用简易相控开关可根据电机扭矩的变化改变转速。

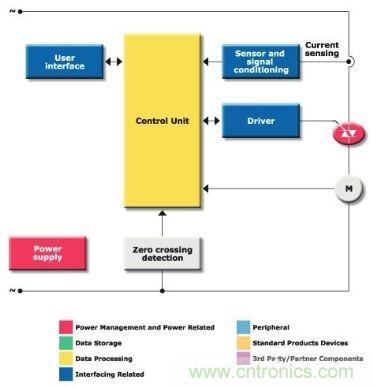

图4：相位控制驱动器方框图
