如何设计小家电马达堵转保护？
如何利用PPTC保护小家电马达？
小家电中会使用到马达的有豆浆机、食物料理机、榨汁机、搅拌机、绞肉机，打浆机，咖啡机等，马达在这些小家电中是非常关键的设备，如何设计一个高可靠性的马达系统是判断这些小家电质量的一个很重要的指标，本文正是讨论小家电中会经常碰到的马达堵转的保护问题。
小家电马达堵转保护的一般设计流程
下面先介绍一下在小家电马达堵转保护设计中PPTC选型的一般程序。首先要确认PPTC的阻值上限R1max。下图1为PPTC阻值上限R1max的设计流程。

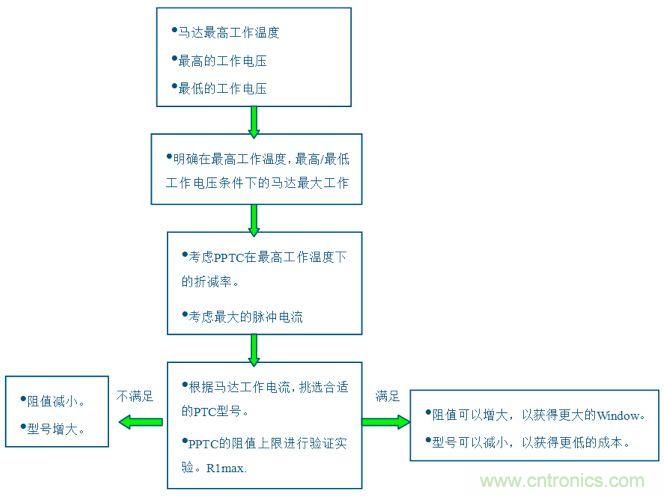

图1：PPTC阻值上限R1max的计算流程
总之选择PPTC的R1max就是要保证PPTC在马达工作在最高温度以及最大运行电流等最恶劣情况下不会误动作，那么在其他工作情况下PPTC肯定也不会误动作。
其次确认PPTC的阻值下限Rmin。下图2为PPTC阻值下限Rmin的设计流程。

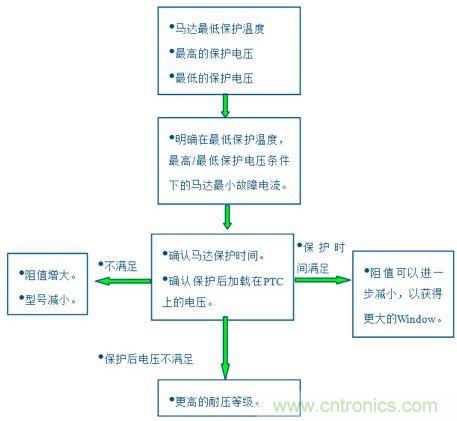

图2：PPTC阻值下限Rmin的计算流程
总之选择PPTC的Rmin就是要保证PPTC在马达工作在最低温度以及最小故障电流等最恶劣情况下的保护时间能满足要求，那么在其他故障情况下PPTC肯定也会及时的保护。最后确认PPTC的物理参数，比如PPTC的封装尺寸，PPTC是安装在控制板上还是安装在马达内等。
一般在小家电马达保护中使用以上的设计流程就可以设计出 PPTC 的型号，当然也有例外，多功能豆浆机的马达保护既有一般小家电马达堵转保护的共性问题，也有它的特性，下次就用多功能豆浆机的马达保护来阐述一下它的特殊解决方案。
TE LVR系列PPTC产品介绍
TE connectivity有众多的PPTC型号可供用户选择，LVR系列可复位 电路保护器件，是专门用于防止商用和家用电器中使用的马达和变压器因过载、过热、堵转、零线故障和其它潜在因素导致的损坏的器件，PPTC的初始小电阻值在马达正常工作时不影响马达的工作，当PPTC在马达过载或者堵转的时候电阻迅速增加，以降低过载电流保护马达，当故障消除以后PPTC又可以恢复正常电阻让马达正常工作。TE connectivity LVR系列产品包括了多种额定值为120VAC和240VAC线电压等级产品，这些产品阻抗低、动作时间快、体积小并具备可复位功能，有助于电路设计者推出安全和可靠性良好的产品，并且减少了保修期内的修理费用。
与一次性使用的保险丝不同，PPTC器件无需在发生故障后进行更换。在过电流状况排除以及供电断开后，电路将恢复至正常的运行条件。与双金属型断路器产品相比，这种产品具有更高的灵活性、更长的使用期限以及更低的电磁干扰（EMI）。
