牛人力作，EMMC芯片如何“逆袭”成手机TF卡
最近很喜欢逛论坛，突然又发现一枚会玩EMMC的牛人。这里小编就借花献佛的将这位技术达人如何将64GB的EMMC芯片，成功逆袭成手机的TF卡，并且经过试用两个月，发现数据很稳定，除了有两次不识别卡，要求格式化，但是只要重新开机就可以正常工作。那还有没有更好的改造建议呢，欢迎大家留言。
手上有很多emmc，但是容量都比较小，只有2GB，4GB和8GB，最近拿到了几颗64GB的，就动手做TF卡，放到手机上面使用。
下面是步骤：

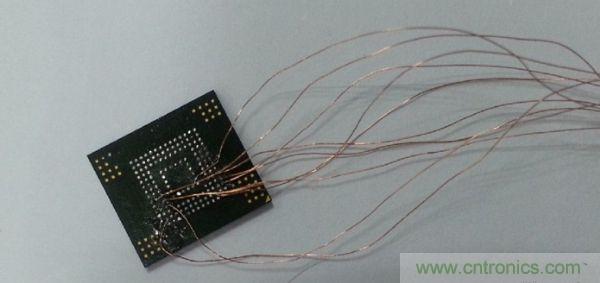

1、emmc 飞线

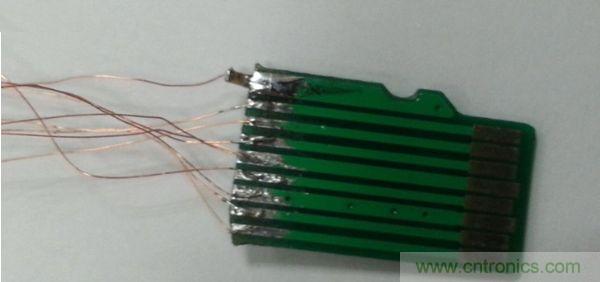

2、tf卡（pcba）飞线，这里有一个电容，接emmc的VDDi，后面我去掉也可以正常工作，只是不知道会不会影响稳定性。

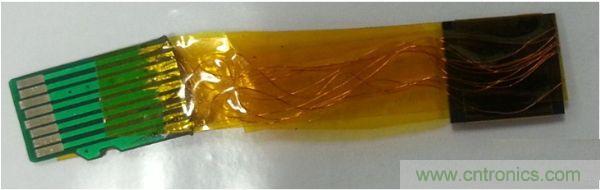

3、飞好线后胶带处理
1234下一页>
- 第一页：EMMC飞线与TF飞线的详解
- 第二页：EMMC芯片改造成手机TF卡的电路图
- 第三页：EMMC原理图介绍
- 第四页：EMMC芯片改造成手机TF卡的接线及测试

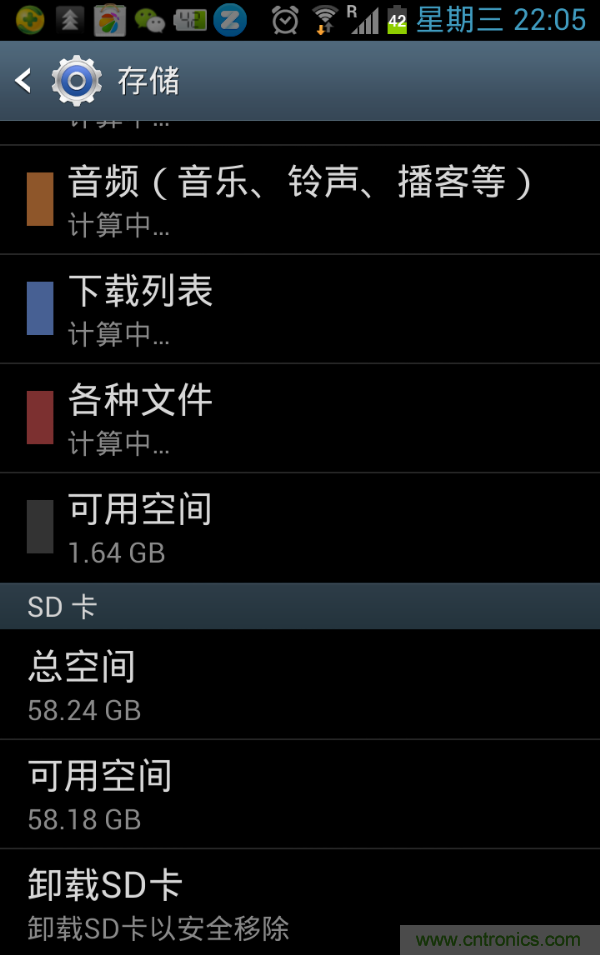

4、手机上测试
i9305日版，内部（32GB内部存储）拷贝视频文件到tf卡（64GBemmc），速度大于15MB/S.

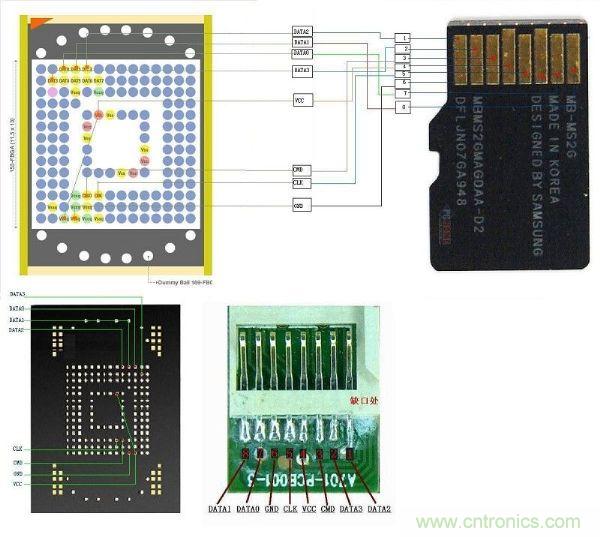

EMMC连接读卡器飞线图/电路图：
<上一页1234下一页>
- 第一页：EMMC飞线与TF飞线的详解
- 第二页：EMMC芯片改造成手机TF卡的电路图
- 第三页：EMMC原理图介绍
- 第四页：EMMC芯片改造成手机TF卡的接线及测试

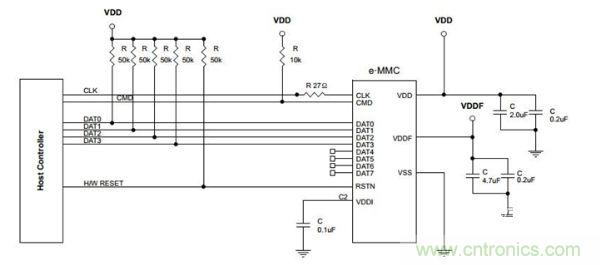

emmc原理图：

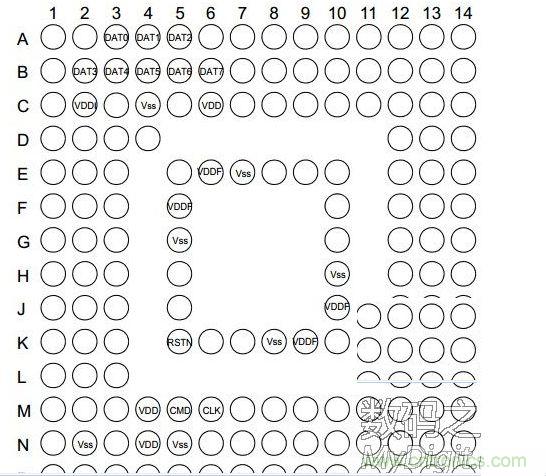

emmc接口定义：
<上一页1234下一页>
- 第一页：EMMC飞线与TF飞线的详解
- 第二页：EMMC芯片改造成手机TF卡的电路图
- 第三页：EMMC原理图介绍
- 第四页：EMMC芯片改造成手机TF卡的接线及测试

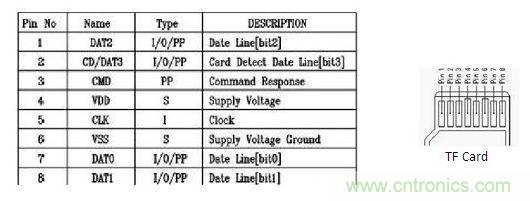

TF卡接口定义：
需要接的线一共8根线：
1、DAT2 接emmc DAT2 （A5）；
2、DAT3 接emmc DAT3 （B2）；
3、CMD 接emmc cmd （M5）；
4、VDD接emmc VDD 和VDDF（VDD和VDDF各找一个，有些emmc的资料是写VCC和VCCQ）；
5、CLK接emmc clk （M6）；
6、VSS 接emmc 的VSS（随便找一个）；
7、DAT0接emmc的DAT0（A3）；
8、DAT1接emmc的DAT1（A4）。
emmc上还有一个vddi需要接一个电容，开始我有接，后面不小心弄掉了，发现还可以工作，就没有接了。
emmc 有个脚位是vddi，需要接一个电容的，没有接也能正常使用，不知道会不会影响数据的稳定性。目前一共使用了快2个月，中间有出现过一两次不识别卡，要求格式化，关机后再开机就好了，可能和这个电容没有接有关。

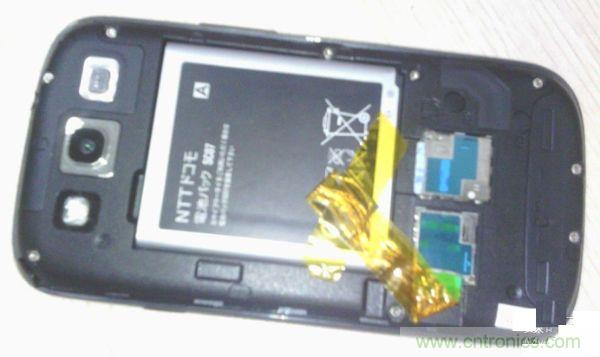

再补一张手机上使用的照片，后盖是可以完全密封合上的。
