TDK新型片式磁珠MMZ1005-V系列 阻抗值提升2.5倍

TDK MMZ1005-V系列贴片磁珠/高频磁珠


日前,TDK开发出片式磁珠MMZ1005-V系列,阻抗峰值频率扩大到2.5GHz频段,与以往产品相比,实现了约2.5倍的高阻抗值,主要应用于智能手机、平板终端等移动通信设备。新型片式磁珠将从2013年9月起开始量产。

TDK株式会社开发出实现行业最高水平阻抗值的信号传输电路用片式磁珠MMZ1005-V( L:1.0×W:0.5×H:0.5mm)系列,并从2013年9月起开始量产。TDK新型片式磁珠

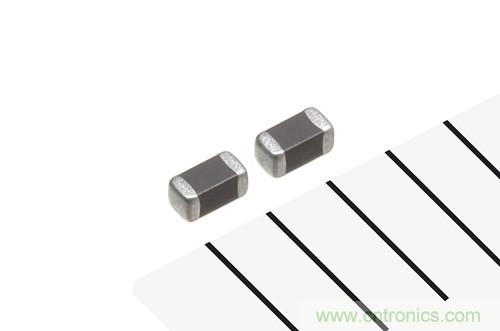

图:TDK新型片式磁珠

在以智能手机为代表的移动通信设备中,由于搭载了WiFi、LTE等,通信频率正日益走向高频化。随之,包括模块在内的被动元件,都需要可以应对2GHz以上频率的噪声对策。

该产品通过采用新型磁性材料,将阻抗峰值频率扩大到2.5GHz频段,实现了高阻抗。在2.5GHz上的阻抗值为3,000(Ω)typ.,与以往产品Gigaspira磁珠(MMZ1005-E系列)相比,实现了约2.5倍的高阻抗值。此外,即使在高频频段也拥有高阻抗,可为移动通信设备的噪声对策做出贡献。

TDK新型片式磁珠主要应用

●智能手机、平板终端等移动通信设备

●搭载了面向各国的LTE、无线LAN(IEEE802.11b/n)的电子设备

TDK新型片式磁珠主要特点

将阻抗峰值频率扩大到2.5GHz频段,支持高频频段的噪声对策。

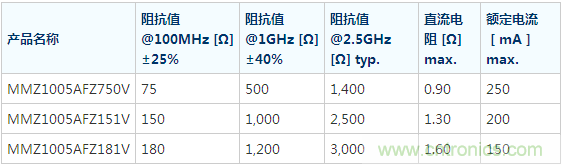

TDK新型片式磁珠主要参数

TDK新型片式磁珠
