详解制作PCB覆铜板的七大方法【有实物制作】

品慧电子讯电子工程师就是玩电路的，那么就少不了画板子，想让板子看着高端大气上档次，但是也不能每次都去加工（那样子劳神伤财）还不如自己做一块PCB敷铜板。当然现在很多种方法制PCB板，网上画PCB板的方法虽多，但是都很分散，这里是以为电路高手自己结合实际经验收集归纳总结的，如果你有不同的看法也可以共同探讨！

本文分三大部分：

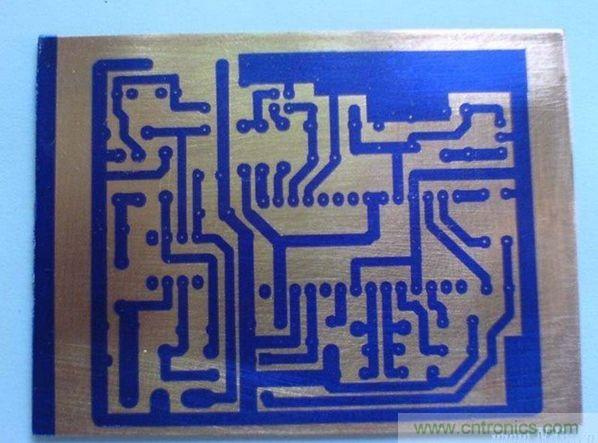

第一部分：PCB覆铜板的七种方法详细讲解；第二部分：结合感光膜制PCB板方法详细举例介绍；第三部分：用感光干膜制板过程的实物分享。

现在玩电路的人越来越多了，玩电路少不了画电路制版子，想让板子看着高端大气上档次，也不能每次都去加工，那样子劳神伤财，还不如自己做一块PCB敷铜板。

当然现在很多种方法制PCB板。据我所知应该有七种吧，这里我小小的总结了一下，有不完善的请提出，大家可以共同讨论！因为网上方法虽多，但是没有一个比较综合的。以下内容有的是自己收集整理，有的是结合实际经验加以总结归纳的，有不合理之处请见谅。

一、雕刻法：

此法最直接。将设计好的铜箔图形用复写纸，复写到覆铜板铜箔面，使用钢锯片磨制的特殊雕刻刀具，直接在覆铜板上沿着铜箔图形的边缘用力刻画，尽量切割到深处，然后再撕去图形以外不需要的铜箔，再用手电钻打孔就可以了。此法的关键是：刻画的力度要够；撕去多余铜箔要从板的边缘开始，操作的好时，可以成片的逐步撕去，可以使用小的尖嘴钳来完成这个步骤。一些小电路实验版适合用此法制作。

二、手工描绘法：

就是用笔直接将印刷图形画在覆铜板上，然后再进行化学腐蚀等步骤。此法看似简单，实际操作起来很不容易！现在的电子元件体积小，引脚间距更小（毫米量级），铜箔走线也同样细小，而且画上去的线条还很难修改，要画好这样的板就完全看你的笔头工夫了。经验是：“颜料”和画笔的选用都很关键。我自己曾经用红色指甲油装在医用注射器中，描绘电路板，效果不错，但针头的尖端要适当加工；也有人介绍用漆片溶于无水酒精中，使用鸭嘴笔勾画，具体方法如下：

将漆片（即虫胶，化工原料店有售）一份，溶于三份无水酒精中，并适当搅拌，待其全部溶解后，滴上几滴医用紫药水（龙胆紫），使其呈现一定的颜色，搅拌均匀后，即可作为保护漆用来描绘电路板。

先用细砂纸把敷铜板擦亮，然后采用绘图仪器中的鸭嘴笔（或圆规上用来画图形的墨水鸭嘴笔），进行描绘，鸭嘴笔上有调整笔划粗细的螺母，笔划粗细可调，并可借用直尺、三角尺描绘出很细的直线，且描绘出的线条光滑、均匀，无边缘锯齿，给人以顺畅、流利的感觉；同时，还可以在电路板的空闲处写上汉字、英语、拼音或符号描绘出的线条，若向周围浸润，则是浓度太小，可以加一点漆片；若是拖不开笔，则是太稠了，需滴上几滴无水酒精。万一描错了也没关系，只要用一小棍（火柴杆），做一个小棉签，蘸上一点无水酒精，即可方便地擦掉，然后重新描绘即可。一旦电路板图绘好后，即可在三氯化铁溶液中腐蚀。电路板腐蚀好后，去漆也很方便，用棉球蘸上无水酒精，就可以将保护漆擦掉，略一晾干，就可随之涂上松香水使用。

由于酒精挥发快，配制好的保护漆应放在小瓶中（如墨水瓶）密封保存，用完后别忘了盖上瓶盖，若在下次使用时，发现浓度变稠了，只要加上适量无水酒精即可。

三、贴图法：

①预切符号法

电子商店有售一种“标准的预切符号及胶带”，预切符号常用规格有 D373(0D-2.79,ID-0.79),D266(0D-2.00,ID-0.80),D237(OD-3.50,ID-1.50)等几种,最好购买纸基材料做的（黑色）,塑基（红色）材料尽量不用。胶带常用规格有0.3、0.9 、1.8、 2.3、 3.7等几种。单位均为毫米。可以根据电路设计版图，选用对应的符号及胶带，粘贴到覆铜版的铜箔面上。用软一点的小锤,如光滑的橡胶、塑料等敲打图贴，使之与铜箔充分粘连。重点敲击线条转弯处、搭接处。天冷时，最好用取暖器使表面加温以加强粘连效果。张贴好后就可以进行腐蚀工序了。

②不干胶纸贴图法(推荐)

用Protel或PADS等设计软件绘出印制板图,用针式打印机输出到不干胶纸,将不干胶纸贴在已做清洁处理的敷铜板上,用切纸刀片沿线条轮廓切出,将需腐蚀部分纸条撕掉.投入三氯化欠铁溶液中腐蚀,清洗,晒干后即可投入使用. 此法类似雕刻法,但比雕刻法要省不少力气,且能保证印制导线的美观和精度!

经验大家知道,三氯化铁溶液腐蚀是很慢的,笔者曾用稀硝酸代之,做这个实验,腐蚀速度快的惊人,五分钟左右就能搞定,质量与三氯的没什么区别,建议diy试试!但此法比较危险,提醒制作者注意,千万不要让身体的任何部位触及腐蚀液,否则后果不堪设想!切记!切记!

四、油印法：

把蜡纸放在钢板上，用笔将电路图按1:1刻在蜡纸上，并把刻在蜡纸上的电路图按电路板尺寸剪下，剪下的蜡纸放在所印敷铜板上。取少量油漆与滑石粉调成稀稠合适的印料，用毛刷蘸取印料，均匀地涂到蜡纸上，反复几遍，印制板即可印上电路。这种刻板可反复使用，适于小批量制作。提示：利用光电誊印机，可以按照设计图纸自动刻制成1：1尺寸的蜡纸。

五、热熔塑膜制版法：此法从网络文章中收集，可行性未经验证，供参考。

①在打印机上将电路板图按1∶1的比例打印在80克复印纸上。手工绘制也可以，但底纸要平整。

②找一台传真机，将机里的传真纸取出，换上热熔塑膜。把电路图放入传真机入口，利用传真机的复印键，将线路图复制在热熔塑膜上。这时印刷电路板的“印刷原稿”就做好了。

③用双面胶带纸将制好图的塑膜平整地贴在敷铜板上。注意要平整，不能起皱，胶带纸不能遮住熔化部分，否则影响线路板的制作效果。

④用漆刷将油漆均匀地刷在塑膜上，注意：不能往复地刷，只能顺着一个方向依次刷，否则塑膜一起皱，铜板上的线条就会出现重叠。待电路图全被刷遍，小心地将塑膜拿掉。这时一块印刷线路板就印刷好了。待干后，即可腐蚀了。

如要印制多块，可做一个比电路板大一点的木框，将丝网平整地敷在木框上，固定好。再用双面胶带纸将定好影的塑膜贴在丝网下面。将敷铜板放在桌上，合上丝网架(印刷图与敷铜板要左右对齐)，用漆刷将漆顺一个方向依次刷好，拿掉网架。印刷电路板就印好了。如有缺陷，可用油漆和竹片修改。

以上过程须注意，刷漆时，手用力要轻重得当，太重漆膜太厚，线条会跑花边，太轻线条会出现断线。塑膜一定要正面朝上。

六、使用预涂布感光敷铜板：

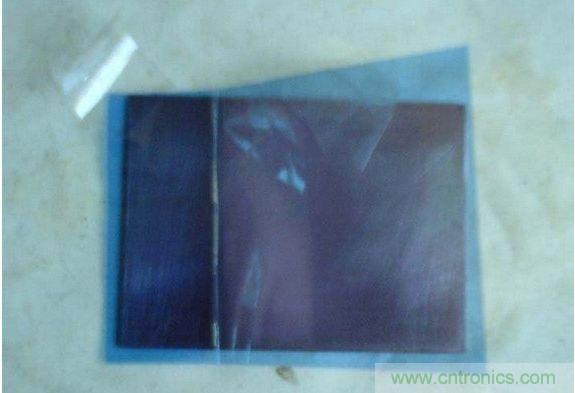

使用一种专用的覆铜板，其铜铂层表面预先涂布了一层感光材料，故称为“预涂布感光敷铜板”，也叫“感光板”。制作方法如下：

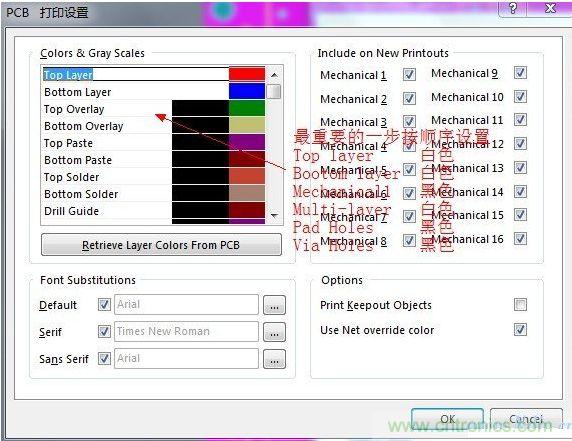

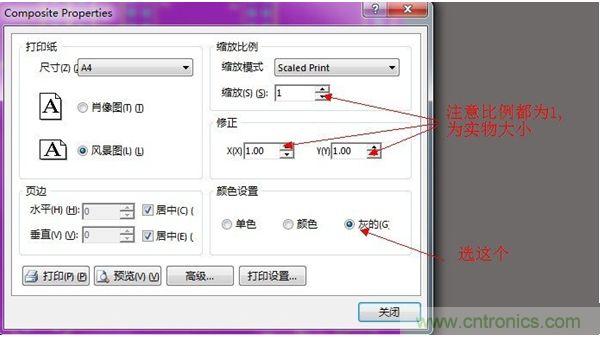

将电路图1:1打印在比较透明（薄）的、最少有一面是比较光滑平整的纸上，要镜象打印在平整的那一面。

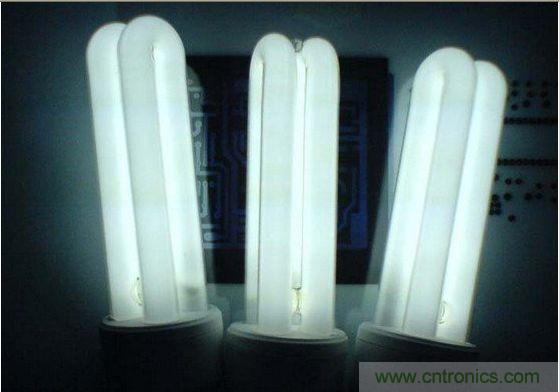

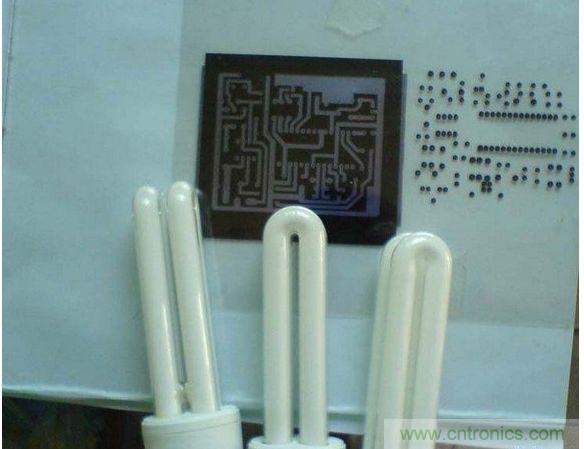

再将纸光滑面紧贴感光电路板（用玻璃夹紧），放到太阳下照射2-8分钟，时间长短跟太阳强弱有关，阴天可以照射20分钟左右也可以。注意：以上是透明胶片的参考时间，用白纸的时间根据纸的透光度将时间再延长。此过程一定不要移动纸和电路板的相对位置，并且要贴紧。

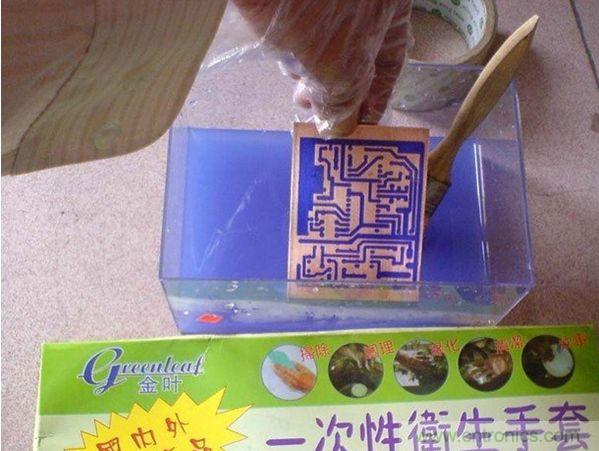

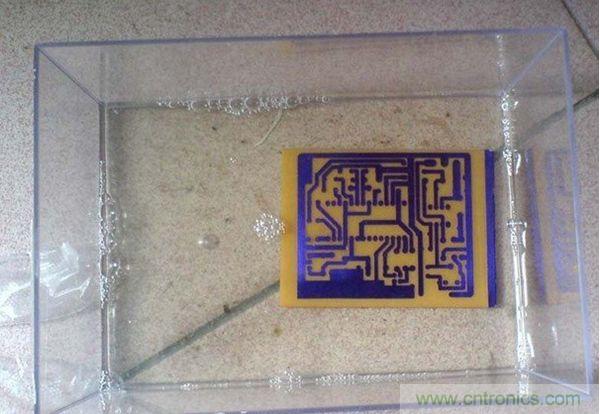

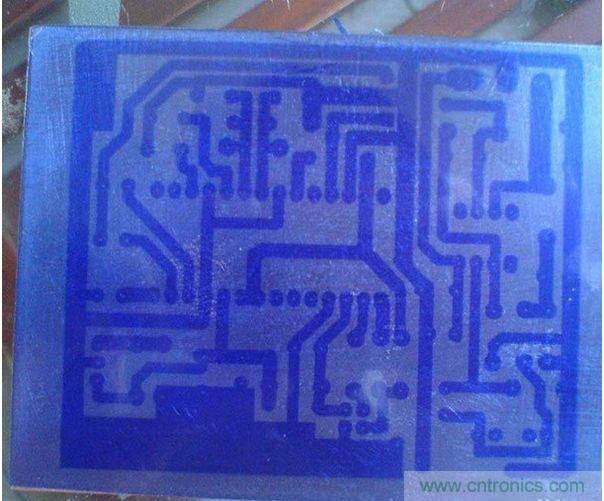

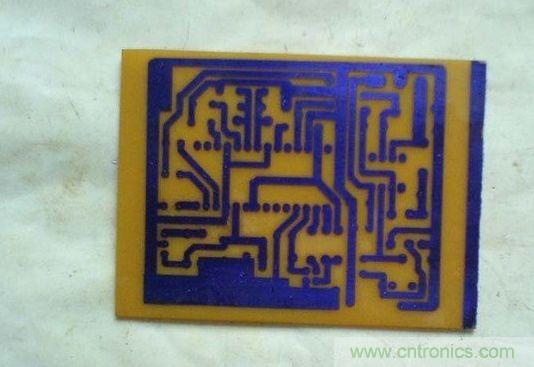

然后将要电路板放到显影药水下显影（洗掉不需要的感光剂），留下的显影剂会阻止铜跟下一步的三氯化铁反应。此过程一般需要1-3分钟。时间跟暴光程度成反比，暴光过度的话，显影时间就会很短，暴光不足的话，显影时间就会很长，甚至长到10分钟以上，另外，还跟显影水的浓度有关。不过，强烈建议暴光不要过度，宁可显影时间长些，这样不会出现失误，可以保证100%成功。

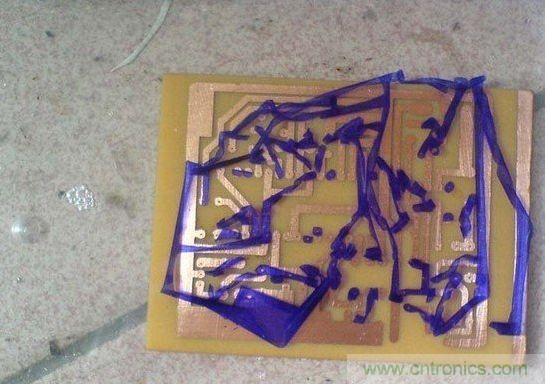

最后经过三氯化铁腐蚀，一般需要10-60分钟左右。

由于以上过程是光直接决定铜皮的去留，所以精度可以做到很高很高。所以，操作熟练者一般可以30分钟内做出高精度的电路板，热转印纸也可以打印后用来暴光，不需要加热转印过程。效果要好一些，价格的话，应该会贵很多，不过一般都还是能接受。

①单面板的制作：将电脑画好的PCB图，用喷墨专用纸打印出1:1黑白720dpi图纸（元件面），如果用激光打印机输出图纸也可以。取一块与图纸大小相当的光敏板，撕去保护膜。用玻璃板或塑料透明板把图纸与光敏PCB板压紧，在阳光下曝光5-10分钟。用附带的显影药1:20配水进行显影，当曝光部分（不需要的敷铜皮）完全裸露出来时，用水冲净,即可用三氯化铁进行腐蚀了。操作熟练后，可制出精度达0.1mm的走线！

②双面线路板的制作：步骤参考单面板，双面板主要是两面定位要准确。可以两面分别曝光，但时间要一致，一面在曝光时另一面要用黑纸保护。

七、热转印法：

硬件：

1：一台用于产生高精度塑料碳粉阻焊层的打印输出设备，比如一台激光打印机或者一台复印机（复印机的话需要有复印原稿，原稿可以用喷墨打印机打印出来）。

2：一个能用的电熨斗。

3：一张不干胶贴纸的光滑底衬纸。

4：一定量的三氯化铁腐蚀液，根据板的大小而定。补充，有个量程在0～200度的数字温度计的话更好，高档数字万用表附带的也行。
软件：低版本的PROTEL，比如PROTEL2.5中文版高版本的PROTEL，比如PROTEL99SE中文版甚至只是一个WIN自带的画图程序总之就是要一个能画图的软件即可。

步骤：

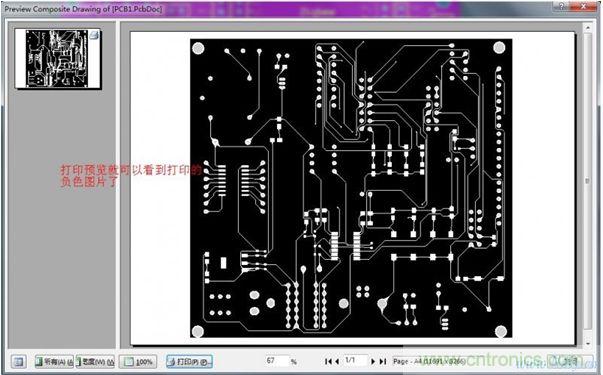

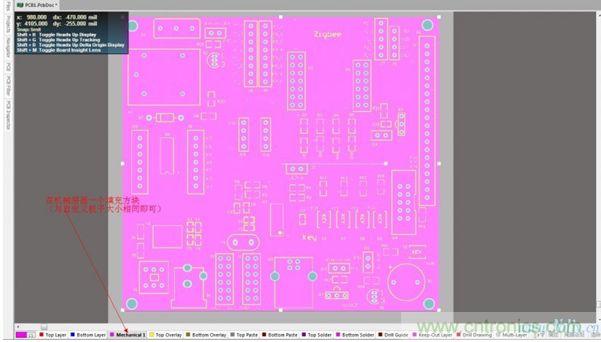

第一步：利用一个能生成图像的软件生成一些图像文件，比如用低版本PROTEL组织SCH，再利用网络表生成相应PCB图,或用PowerPCB直接画PCB图（不会PROTEL、PowerPCB的话，甚至是WINDOWS的画笔程序也行），以备打印。

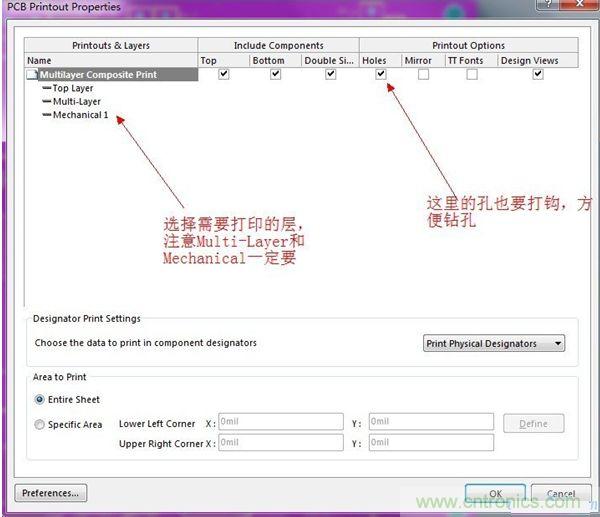

第二步：将PCB图打印到热转印纸上（JS所说的热转印纸就是不干胶纸的黄色底衬！）。

第三步：将打印好PCB的转印纸平铺在覆铜板上，准备转印。

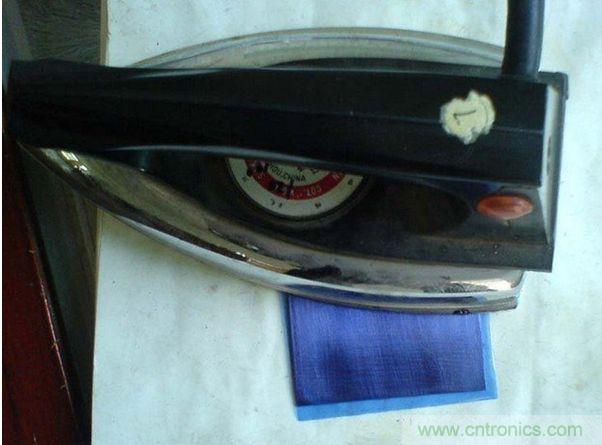

第四步：用电熨斗加温（要很热）将转印纸上黑色塑料粉压在覆铜板上形成高精度的抗腐层。

第五步：电熨斗加温加压成功转印后的效果！若你经常搞，熟练了，很容易成功。
