低钳位电压的TVS,非常实用USB3.0 接口保护
品慧电子讯由于USB3.0的速率非常快,端口的ESD保护越来越重要,这就要求保护器件不能影响这个信号质量。Semtech新的TVS最大的优势在于非常低的ESD钳位电压,这对敏感的USB3.0芯片起到很好的保护作用。
2008年诞生的USB3.0 标准,每秒数据传输速率达5Gbps,比USB2.0快了10倍,一张容量25G的高画质DVD,可在70秒内传输完毕;但若使用USB2.0规格,则需13分钟,USB3.0应用领域将从传统个人电脑,扩大至家电产品上。
为此Semtech 作为TVS制造的领先者,推出了新的TVS,RClamp3324T,它都具有0.3pF的低电容,在USB3.0的应用中,不影响信号完整性,它最大的优势在于非常低的ESD钳位电压(在8KV 接触静电条件下,钳位电压在60V以下),这对敏感的USB3.0芯片起到很好的保护作用。

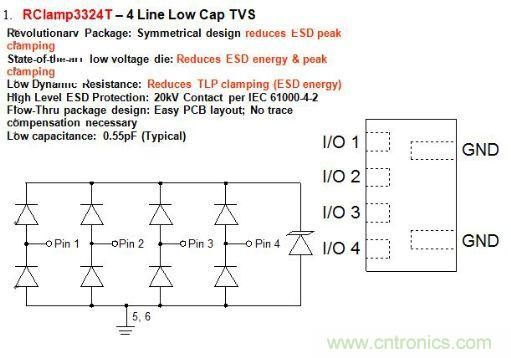

图1:器件原理图

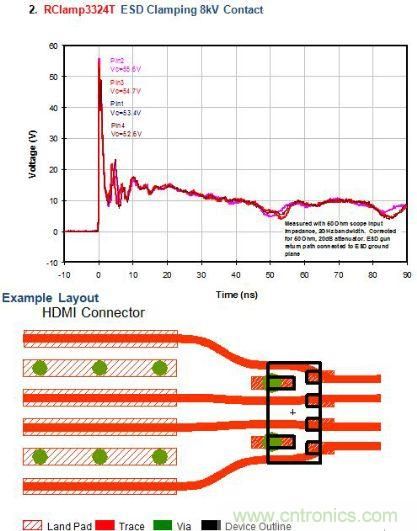

图2:低的ESD钳位电压应用分析一
图3:低的ESD钳位电压应用分析二
