最多可支持六个串联锂电池的有源方式单元驱动IC


品慧电子讯凌力尔特上市有源方式单元驱动IC,最多可支持六个串联锂电池单元。此次上市的IC主要用于对串联电池单元的容量偏差进行补偿。而以前这种用途一直采用无源方式。无源方式在电池间存在容量偏差时,会与容量最低的电池单元一起,以电阻成分方式消耗容量较多的电池单元的能量。

美国凌力尔特科技(Linear Technology)上市了采用有源方式的单元驱动IC“LTC3300-1”。用于最多可串联六个单元的电池组。除了普通的锂离子充电电池以外,还支持采用LiFePO4(磷酸铁锂)的锂离子充电电池。主要面向纯电动汽车(EV)、插电式混合动力车(PHEV)以及大型能源存储系统等。

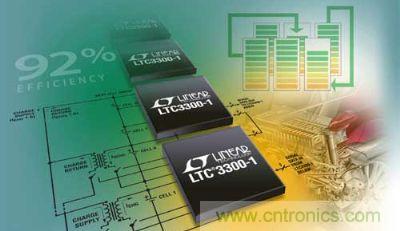

图1:单元驱动IC
图1:单元驱动IC

此次上市的IC主要用于对串联电池单元的容量偏差进行补偿。而以前这种用途一直采用无源方式。无源方式在电池间存在容量偏差时,会与容量最低的电池单元一起,以电阻成分方式消耗容量较多的电池单元的能量。因此,一直存在能源效率较低的课题。此次IC上采用的有源方式,会将容量较多的电池单元的能量(电荷)转移至容量较少的电池单元,从而确保均衡。由于不会以电阻成分强制消耗能量,因此可以提高效率。

在电池单元间转移能量(电荷)时的充放电电流最大为10A(电流可通过外置部件设定)。支持双向的能量(电荷)转移。据称,能量(电荷)转移时的效率最大为92%。以菊花链(Daisy Chain)方式连接此次上市的IC,可以用于串联六个以上单元的电池组。电池组的端子电压最高可支持1000V左右。采用菊花链方式连接时,IC间的连接采用时钟频率为1MHz的SPI标准串行接口。据称,新产品配备4bit的循环冗余校验(CRC)功能,因此对于外来噪声确保了较大的裕度。

新产品配备了过压切断等多种保护功能。备有48端子QFN和48端子LQFP两种封装。工作温度范围为-40~+125℃。批量购买1000个时的美国参考单价最低为5.95美元起。
