【拆解大课】分享电解电容拆解经验

品慧电子讯有很多人对电容这个东西又爱又恨，不知道真假就算了，有时候买着假的还当真的用，也是个很郁闷的事情。今天给大家分享一下如何拆解电解电容，让大家少走弯路。

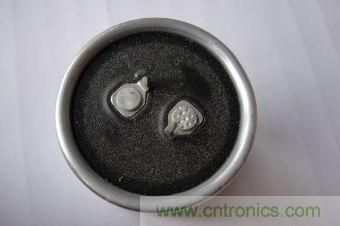

图1：电解电容拆解前的留念照

引脚我们行话叫导针，小型品都是刺铆上去的，我们一般看上去会有整齐的一排小孔反面有整齐的4瓣花。这东西一定要整齐牢固，否则会出现很多问题。比如接触电阻大，内阻大，无容量，纹波电流偏小等等问题。严重的时候会因为电流过大而烧毁。在这里，电容的容量取决于正箔的面积，负极是吸附再电解纸上的电解液，而负极箔是专门用来引出的。

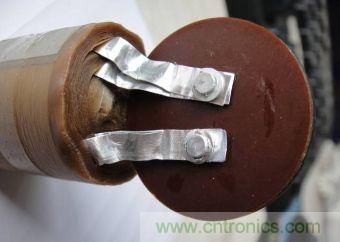

图2：电解电容的引脚

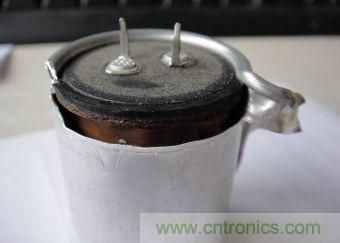

图3：卸下电解电容的外衣

点击查看：电解电容选型指南
http://www.cntronics.com/ads/cntads/banner_id/579/from/alone

一般我们打开铝电解，只要把收腰部分用斜口钳撕掉一圈就可以把内部的芯包拿出来了，这时候内部的纸卷应该是湿润的，铝壳底部应该会残留一些电解液，一般不会多，甚至没有，没关系，只要纸卷湿就可以，现代的电解电容储存电解液的地方就是电解纸。里面所用的纸张也很有讲究，一般普通货都是用的黄纸，就是颜色是黄的。高级货和高频低阻抗品都会用白纸，而最好的是黑纸，很少，只见过BLACK GATE用过，是他自己碳化处理过的。

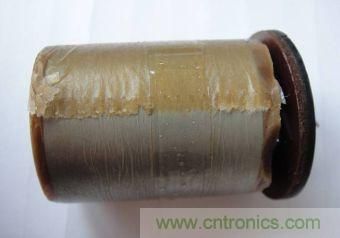

图4：电解电容里面所用的黄纸


图5：捏一捏纸卷，看看是否结实

点击查看：如何判断电解电容真假
http://www.cntronics.com/ads/cntads/banner_id/580/from/alone

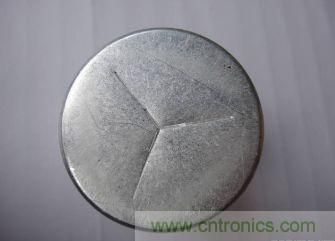

而铝外壳是起一个封装的作用。除螺栓和轴向电容以外，防爆口基本都是做在铝壳上的。这时候可以捏一捏纸卷，应该会比较结实，很软说明卷的不好，损耗肯定会比较大。而过紧也不好，寿命偏低，因为储存的电解液就少了。

去掉固定的电子胶带，就可以拆开内部的铝箔卷了。拆开后可以看纸张的材质是否均匀，铝箔是否有明显的划痕黑斑等。打开到引线的时候，可以看看刺铆的是否牢靠，大型的引线可能会有很多对，那是增加输出电流降低内阻用的。大型的电解引条是纯铝条，多半是用超声波压接的方式，看不到小孔，但是连接的更牢靠。

图6：去掉电解电容固定的电子胶带

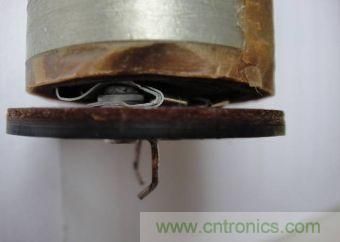

图7：漏出来的电解引条

拆过电解电容后要洗手，不要弄到口闭眼睛，挥发出来的电解液毒性很小，主要成分是乙二醇。拿板子时候不能把电容当把手拿。PCB电容焊盘距离要与电解电容脚距一致，否则电容劈叉容易漏液。无极性电解电容不能用于交流电路。摔过的电解电容不要再用。久存的电解电容使用前要老练，否则直接上电容易爆开。
