Linear推出具有3pA偏置电流的140V精准运算放大器

品慧电子讯近日，Linear推出精准运算放大器LTC6090，该器件以高达140V (或 ±70V) 的电源电压工作。LTC6090为具备高阻抗输入的设计以及对泄漏电流敏感的应用而优化。

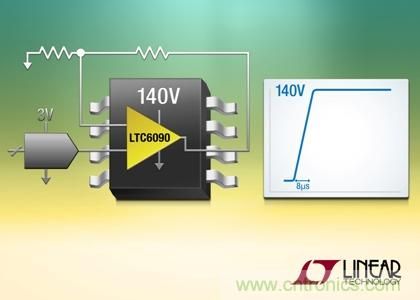

Linear精准运算放大器LTC6090

LTC6090兼有轨至轨输出、3pA (典型值) 输入偏置电流、1.6mV最大输入失调电压和3.5µVP-P低频噪声，可提供高性能 ATE、压电驱动器和DAC缓冲器应用所需的精确度。增强的19V/µs速率允许输出在不到8µs的时间内摆动至140V，增益带宽积为10MHz。

LTC6090为具备高阻抗输入的设计以及对泄漏电流敏感的应用而优化。除了具备裸露焊盘的标准SO-8封装，LTC6090还采用具备保护引脚的TSSOP封装。这允许保护环容易地环绕输入放置以完全围住输入。

热特性是任何高压和空间受限系统都关注的问题。LTC6090的设计考虑到了这些挑战。电源电流的最大值仅为3.9mA。输出电流的典型值为 ±10mA。当该器件的结温超过145°C时，热标记引脚 (TFLAG) 发出信号。这个引脚可以连接至输出停用引脚，以实现主动式热量管理。TSSOP-16和SOIC-8封装版本均包括裸露焊盘，以最大限度地降低热阻。

LTC6090有三种温度范围：0°C至70°C、-40°C至85°C和-40°C至125°C结温。千片批购价为每片3.45美元。

性能概要

1、电源电压范围：±4.75V至±70V (140V)
2、0.1Hz至10Hz噪声：3.5µVP-P
3、输入偏置电流：最大值为50pA
4、低失调电压：随温度变化的最大值为1.6mV
5、轨至轨输出级
6、输出吸收和供电电流：10mA
7、10MHz增益带宽积
8、19V/µs电压变化速率
9、11nV/√Hz噪声密度
10、热停机
11、采用耐热增强型SOIC-8E或TSSOP-16E封装
