Linear推出具内部PWM发生器的转换器LT3954


品慧电子讯凌力尔特公司新推出具内部PWM 发生器的40VIN/60VOUT 5A恒流恒压转换器,可驱动大电流LED,有适合于充电电池和超级电容的功能,适用于包括汽车、工业和建筑照明等多种应用。
凌力尔特公司(Linear Technology Corporation)推出DC/DC转换器LT3954,该器件具有内部5A开关,可用作恒定电流源和恒定电压稳压器。器件的内部PWM调光发生器使其非常适合驱动大电流LED,它也有适合于充电电池和超级电容的功能。LT3954 的4.5V至40V输入电压范围适合包括汽车、工业和建筑照明等多种应用。

LT3954使用一个内部5A,40V N沟道MOSFET,能够采用额定12V输入驱动高达8个 650mA白光 LED,从而输送超过 20W 的功率。它采用高端电流检测,支持升压模式、降压模式、降压-升压模式或 SEPIC 拓扑。在升压拓扑时,LT3954的效率高达95%,从而无需外部热散。其频率调整引脚允许用户在100kHz至1MHz之间设置频率,在提高效率的同时又可减少外部元器件尺寸和降低成本。LT3954采用5mm x 6mm QFN封装,可提供非常紧凑的大功率LED驱动器解决方案。

LT3954具有内部PWM发生器,调光比达25:1,也可利用外部PWM信号,实现高达 3000:1的调光比。对于调光需求不高的应用,可通过CTRL引脚提供10:1模拟调光比。固定频率、电流模式结构使其能够在较宽的供电电压和输出电压范围内稳定工作。输出短路保护和开路LED保护功能增强了系统可靠性。LT3954 的地参考电压 FB引脚可以用作多个LED保护功能的输入,因此,该转换器可以在充电应用中作为恒压源使用。

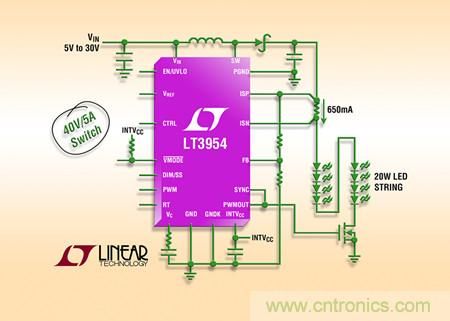

Linear新型转换器LT3954

图:Linear新型转换器LT3954

LT3954性能及优势:

可为LED提供3000:1 True Color PWM调光
宽 VIN 范围:4.5V至40V
轨至轨电流检测范围:0V至40V
内部40V/5A开关
可编程PWM调光信号发生器
恒定电流(±3%)与恒定电压(±2%)调节
准确的模拟调光
可采用升压、SEPIC、CUK、降压模式、降压-升压模式或反激式配置来驱动LED
输出短路保护型升压
开路LED保护和报告
可调开关频率:100kHz至1MHz
具迟滞的可编程VIN UVLO
电池充电器的C/10指示
低停机电流:<1μA
耐热性能增强型5mm × 6mm QFN-36封装

LT3954供货情况:

LT3954EUHE,每片价格3.60美元。
LT3954IUHE扩展温度版本 ( I 级),每片价格3.96美元。
以上价格均是以 1000 片批量购买的单价,两者均有现货。
