以W7805为核心器件的稳压可调电源
本文介绍一种以W7805为核心器件的稳压可调电源的电路，内部包含限流电路、过热保护电路、可以防止过载。其输出电压是固定不变的，这种固定电压输出，极大的限制了它的应用范围。

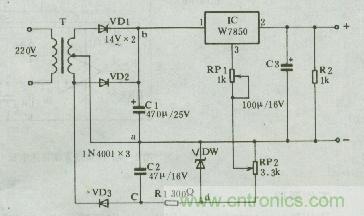

如下图所示，此电路的核心器件是W7805。7805将调整器，取样放大器等环节集于一体，内部包含限流电路、过热保护电路、可以防止过载。具有较高的稳定度和可靠性。W7805属串联型集成稳压器。其输出电压是固定不变的，这种固定电压输出，极大的限制了它的应用范围。如果将W7805的公共端即3脚与地断开，通过一只电位器接到-5V左右的电源上，就可以在改变电位器阻值的同时，使集成稳压器的取样电压及输出电压都随之改变。图中RP1就是为此而设计的。只要负电压的大小取得合适便能使输出电压从0V起连续可调，输出电压的最大值由W7805的输入电压决定，本稳压器0V~12V可调。VD3整流，C2滤波，VD4稳压后提供5V负电压。
图题：电路图
元件选择
变压器应选用5VA，输出为双14V；二极管VD1~VD4选用1N4001；VDW选用稳压值为5-6V的2CW型稳压管；RP1用普通电位器；RP2为微调电阻。IC用7805；其它元件参数图中已注明，无特殊要求。
电路调试
元件焊接无误后可通电调试，首先测b点 对地电压，空载时应在18V左右；d点电压大约为-5.5V--6V，如不正常，可重点检查VD3，C2，R1，VDW，RP2等元件，然后再测量输出电压，旋动RP1，万用表指针应能在较大范围变动，说明稳压器工作正常；最后调整RP2，先将RP1旋至阻值最小，微调RP2使输出电压为零，再旋动RP1，输出电压即可在0--12V之间变化。
