第四讲：单激式电源开关管的过压保护设计
导读：临近岁末，《电子元件技术网》为培养社区顶级设计工程师而精心打造的造星平台---大讲台将为大家带来一波又一波的惊喜，最新推出的是社区技术专家陶显芳老师倾情打造的最新贺岁力作：单激式开关电源漏感与分布电容对输出波形的影响，以及RCD尖峰脉冲吸收电路参数的计算实例。本站将分五讲为大家披露单激式开关电源的设计诀窍。
在单激式开关电源中，无论是正激式还是反激式开关电源，都要求对电源开关管采取过压保护，以防止当开关管突然关断瞬间，开关变压初级线圈产生的反激脉冲尖峰电压与输入电压进行迭加后，加到电源开关管的D、S极两端，把电源开关管击穿。
为了防止电源开关管击穿，图7是一种抑制反激脉冲尖峰电压，对电源开关管具有过压保护作用的RCD尖峰脉冲吸收电路。之所以把它称为RCD尖峰脉冲吸收电路，因图中主要器件由R、C、D组成。
为了分析方便，我们把开关变压器等效成一个理想的（漏感等于0的）开关变压器T与一个漏感Ls相串联，把开关变压器初级线圈N1产生励磁作用的电感
称为励磁电感；分布电容Cs为开关变压器初线圈的分布电容与次级线圈的分布电容等效到初线圈后，总的等效电容。

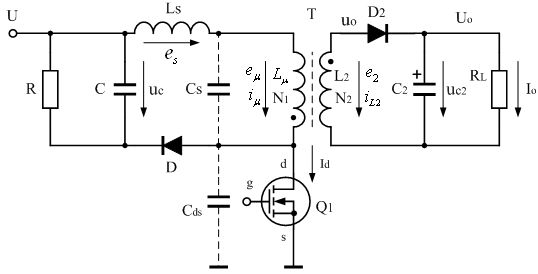

图7 开关电源的RCD尖峰电压吸收电路
在图7中，当电源开关管Q1关断时，开关变压器初级线圈产生的反激电压脉冲（包括漏感产生的反激电压脉冲）将会与输入电压U迭加，同时加到电源开关管Q1的D、S极两端，此时，整流二极管D将导通，并对C进行充电；C的作用就是把加到开关管D、S极两端的尖峰脉冲电压加以吸收，以防止开关管被尖峰脉冲电压击穿；而R的作用是把C吸收尖峰脉冲电压产生的积累电荷泄放掉，为下一次尖峰脉冲的吸收做好准备，否则，经过多个尖峰脉冲电压吸收之后，电容积累的电荷将会越来越多，其两端电压也会越来越高，最后将会失去吸收尖峰脉冲的作用。
需要阅读更多的内容,请先登录查看 关键字：单激式 开关电源 过压保护 本文链接：http://www.cntronics.com/power-art/80019480
