浅谈反激式电源的开关过程

品慧电子讯本文浅析了反激式电源的开关过程，着重描述了Mos管关断前、后的稳态分析，我们分析的主要问题还是在Q1管子在关断过程中的响应。

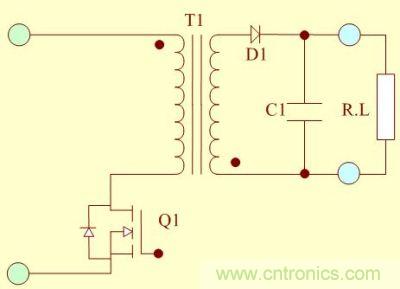

反激式电源的开关过程分析

图1：反激式电源的开关过程分析

我们分析的主要问题还是在Q1管子在关断过程中的响应。

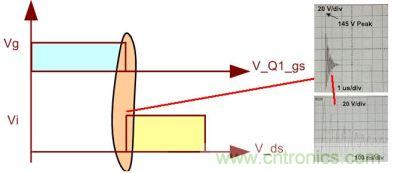

在关断过程中，如果不考虑加入抑制暂态过程的电路，我们看到的波形将不会是理想的，如下图所示：

图2：如果不考虑加入抑制暂态过程的电路，我们看到的波形将不会是理想的

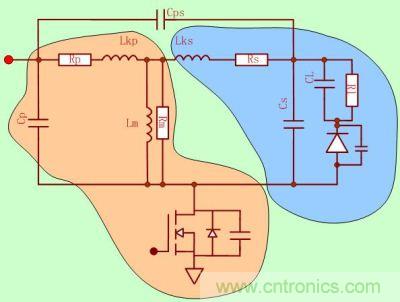

把功率变压器模型改进模型2带入其中分析：

图3：把功率变压器模型改进模型2带入其中分析

Mos管关断前的稳态分析：

励磁电感和漏电感中均储存能量，同时由于二极管的结电容存在，次级电容上都存在一定的电压，次级漏感中无电流。

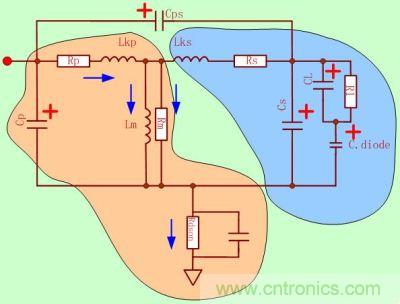

图4：Mos管关断前的稳态分析

然后我们把Mos管关掉，看下图：

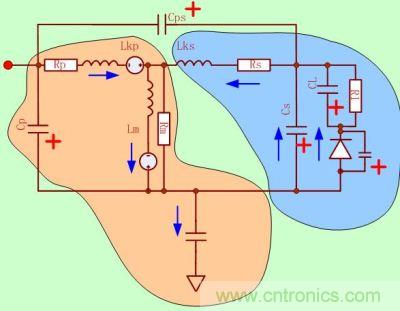

图5：Mos管关断后的稳态分析

上面的过程整理一下：

1.MOS管关断后,初级电流（励磁电感和初级漏电感和电源的综合作用）给MOS输出电容充电，初级电容，初次级之间电容，次级电容，次级二极管电容，负载电容则开始放电（你可以这样理解，因为压差小了，电容放电，也可以理解为反向充电），Mos管DS端电压是上升的（这里可以认为是上面所涉及的分布参数之间的谐振，这个电路的Q之很小的），此时的电压可以认为是线性上升的。

注意此时的次级的二极管是没有导通的，因为DS端电压比较小。

2.当DS端电压上升，次级的电压达到输出电压（这是客观存在的，因为我们要保证输出电压的稳定）+整流管的电压后,如果没有次级漏感，次级回路就导通了，因此DS端电压会继续上升，当克服了次级漏感的影响后，次级电流开始上升，在这个时候励磁电感的能量由于有更小的阻抗通路，从初级来看，初级电流会减小。

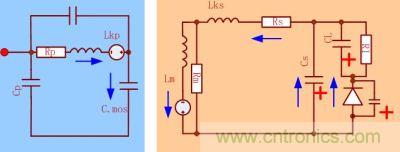

图6：当DS端电压上升，次级的电压达到输出电压

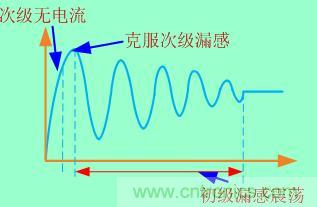

3.这个时候起决定性作用的就变成了初级漏感，它不能耦合到次级上没有小的阻抗通路，因此初级漏电感就和Mos管输出电容之间和初级电容之间谐振，电压形成几个震荡（如果没有吸收和clamped电路这个过程会持续很久）。

初级漏感电流是初级电流的一部分，因此伴随着初级漏感电流的下降的是次级电流的上升，如果没有clamped电路，电流的下降会非常快，如果加入clamped电路等于把这个过程拉长，电压应力也就减小了。

图7：加入clamped电路等于把这个过程拉长，电压应力也就减小了
