一个电池供电的便携式应用的电源设计

很宽的输入电压范围为2.3V至5.5V，该器件支持扩展电压范围的锂离子电池供电的应用。不同的固定输出电压版本可从3.15V至5.0V。

TPS6125x工作在受规管的3.5 MHz的开关频率和进入省电模式工作在轻负载电流保持高效率在整个负载电流范围内。PFM模式轻载时降低静态电流为36μA（典型值），延长电池寿命。

图题：引脚NanoFreeTM（CSP）封装

此外，TPS6125x的移动设备也可以保持它的输出在输入电压电平偏置。在此模式中，同步整流器是允许外部负载（例如，音频放大器）具有受限电源供电的电流限制。在这种模式下，静态电流降低到22μA。在关断模式下，输入电流小于1μA（典型值），从而最大限度地延长了电池的寿命。

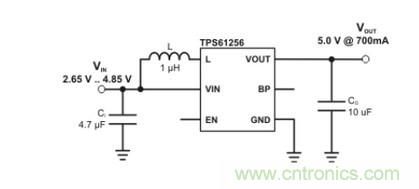

TPS6125x提供了一个非常小的解决方案尺寸，由于最少的外部元件数量。它允许使用小尺寸的电感和输入电容，实现了小解决方案尺寸。在关断时，负载是完全断开电池。

特点

在3.5MHz的运行效率93％

22μA静态电流的待机模式

36μA静态电流在正常运行

宽VIN范围从2.3V到5.5V

VIN ≥ VOUT操作

在VOUT = 4.5V，VIN ≥2.65V的输出电流 ≥800毫安

在VOUT = 5.0V，VIN ≥3.3V 输出电流 ≥千毫安

IOUT ≥1500毫安VOUT = 5.0V，VIN ≥3.3V （峰值）

±2％的总DC输出电压精度

轻载PFM模式

可选的备用模式“或”真正的负载断开在关机

热关断和短路保护

只有三个外部元件表面贴装

整体解决方案尺寸<25平方毫米
