四双向模拟开关CD4066中文资料,参数,PDF及价格分析

CD4066简介：

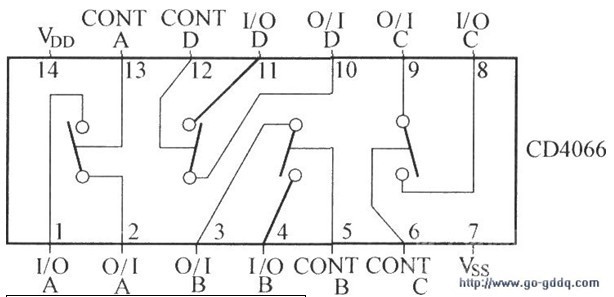

CD4066是一种四路电子开关集成电路，在电视机、影碟机、电话机、各种电子仪器仪表等上应用相当广泛。下图是其引脚功能图

CD4066是四双向模拟开关，主要用作模拟或数字信号的多路传输。引出端排列与CC4016一致，但具有比较低的导通阻抗。另外，导通阻抗在整个输入信号范围内基本不变。CD4066由四个相互独立的双向开关组成，每个开关有一个控制信号，开关中的p和n器件在控制信号作用下同时开关。这种结构消除了开关晶体管阈值电压随输入信号的变化，因此在整个工作信号范围内导通阻抗比较低。与单通道开关相比，具有输入信号峰值电压范围等于电源电压以及在输入信号范围内导通阻抗比较稳定等优点。

市场价格分析：

模拟开关CD4066品牌主要以TI为主。封装有SOP和DIP的不同。CD4066在市场上分国产和进口原装，国产的质量是没有问题的。商家的报价非常积极。1K以上国产CD4066参考报价区间为：0.26元/pcs---0.33元/pcs。进口原装的参考报价在1.00元/pcs左右。
