FC-13E：Epson,Toyocom最薄kHz频率范围晶体单元

产品特性：

• 最大厚度为0.48mm
• 频率公差为±100×10-6
• EU RoHS指令对应产品
• 额定频率范围：32.768 kHz

应用范围：

• 智能卡应用等

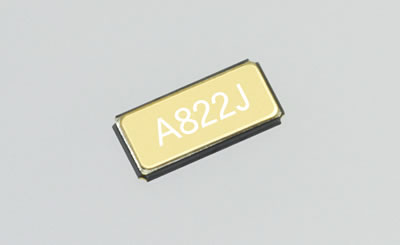

Epson Toyocom将最薄0.48mm Max.的kHz频率范围晶体单元(音叉型晶体单元)FC-13E实现了商品化。

此产品使用QMEMS技术开发的超小型音叉型石英片和独自的实装技术,比Epson Toyocom公司原有的产品FC-13F(厚度:0.6mm Max. 2007年1月发表)更加薄型化（0.48mm Max.）。

自2008年6月开始批量生产。样品价格:300日元。

近年，高功能、安全的智能卡市场逐步扩大。对以信用卡为代表的薄型卡搭载时间管理功能的要求非常强烈，作为主要部件的kHz频率范围晶体单元也面临着实现突破0.5mm薄型表贴式(SMD)的重大问题。

Epson Toyocom公司为了顺应此市场要求，使用了独自的高精度实装技术生产由QMEMS技术开发出的超小型音叉型石英片的同时,通过采用金锡焊料封装工艺实现封装材料厚度的最佳化，进而实现了比原有产品薄了约20%（0.6mm⇒0.48mm Max.）的薄型化。

由此可以实现在智能卡上装备时间管理功能的高安全性薄型卡。

显示精度的频率公差为±100×10-6。FC-13E是EU RoHS指令对应产品。

主要规格

项目 规格 外部尺寸规格 3.2×1.5×0.48 mm Max. 额定频率范围 32.768 kHz 频率公差 ±100×10-6　（+25℃） 串联电阻(CI值) 75 kΩ　Max. 温度特征 拐点温度 +25 ℃ ±5 ℃ 频率温度系数(二次) -0.04 × 10-6 / ℃2 Max.
