解读Power Integration针对LED照明三大应用领域LinkSwitch系列产品的特性和应用
导言：LED照明驱动电源解决方案专家Power Integration针对在低压、高压、宽范围或超宽范围输入电压下使用离线式电源的应用，推出了一系列高度集成的高功率恒流LED驱动器IC。拓扑结构包括：升压、降压、降压-升压、抽头降压和反激。此外，LinkSwitch产品系列LED驱动器设计覆盖家用、商用和工业三个主要应用领域。下面我们一一为读者们解读LinkSwitch四大系列的产品的特色和应用指南。
要获取更多的PI技术资料，请点击进入：Power Integration LED照明社区
LinkSwitch-II：
点击申请样品
LinkSwitch-II通过省去光耦器和次级控制电路，可以大大简化低功率CV/CC充电器的设计。该器件采用先进的控制技术，能够提供严格的输出电压和电流调节，补偿变压器和内部参数容差随输入电压的变化。
技术文档下载：
LinkSwitch-II系列LED驱动器数据手册
LinkSwitch-II系列LED驱动器应用指南
低成本、宽输入电压范围的5W充电器参考设计
通过省去光耦器和次级控制电路，可以大大简化低功率CV/CC充电器的设计。

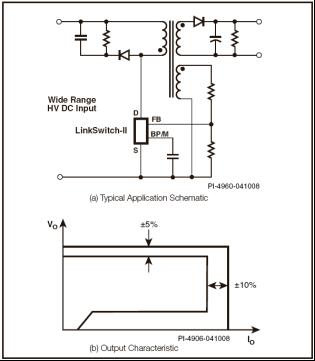

典型应用/性能 - 非简化的电路(a)及输出特性包络(b)。
说明
LinkSwitch-II通过省去光耦器和次级控制电路，可以大大简化低功率CV/CC充电器的设计。该器件采用了革新性的控制技术，能够提供极为严格的输出稳压和稳流，补偿变压器和内部参数容差以及输入电压变化。
该器件在一个单片IC上集成了一个700 V的功率MOSFET、新颖的开/关控制状态机、一个进行自偏置的高压开关电流源、频率抖动、每周期限流及迟滞热关断电路。
产品特色
大大简化了CV/CC转换器的设计
- 省去了光耦器和所有次级CV/CC控制电路
- 省去了所有控制环路补偿电路
LNK632DG
- 大大简化恒压转换器的设计
- 使用外部偏置电路时，可实现ClamplessTM（无箝位）设计
先进的性能特性
- 补偿变压器电感容差
- 补偿输入线电压变化
- 补偿电缆压降（LNK61X系列和LNK632）
- 补偿外围元件的温度漂移
- 专有的调节技术使得IC参数的容差非常严格
- 频率抖动技术极大地降低了EMI滤波成本
- 通过外部电阻的选择/调节实现更严格的输出容差
先进的保护/安全特性
- 自动重启动保护功能在输出短路及控制环路故障（元件开路和短路）状况下可将输出功率降低95%以上
- 迟滞热关断-自动恢复功能可降低电源的返修率
- 无论在PCB板上还是在封装上，都满足漏极引脚与其他所有引脚之间的HV爬电距离要求
EcoSmart® - 节能
- 轻松满足全球所有节能标准
- 在230 VAC时空载功耗<200 mW，使用可选外部偏置绕组时空载功耗低于30 mW
- 开/关控制可在极轻负载时提供恒定的效率-是达到CEC和能源之星2.0标准的理想选择
- 没有电流检测电阻 – 可提高效率
绿色封装
- 无卤素且符合RoHS要求的封装
应用
- 手机/无绳电话、PDA、MP3/便携式音频设备使用的充电器，以及适配器
- LED驱动器等
输出功率表（瓦）
产品1
85-265VAC
适配器2
敞开式3
LNK603PG/DG
LNK613PG/DG
2.5
3.3
LNK604PG/DG
LNK614PG/DG
3.5
4.1
LNK605PG/DG
LNK615PG/DG
4.5
5.1
LNK606PG/GG/DG
LNK616PG/GG/DG
5.5
6.1
LNK632DG
3.1
3.1
注释：
1.封装：D：SO-8C；G：SMD-8C；P：DIP-8C。
2.最小的连续输出功率是在典型的无风冷密闭适配器中、环境温度为+50°C、器件TJ <100°C的条件下测量得到的。
3.最大的实际持续输出功率是在开放式设计及有足够的散热、环境温度为50°C的条件下测量得到的。
LinkSwitch-PH：
点击申请样品
LinkSwitch-PH可简化要求具备无闪烁调光、高功率因数及高效率的离线式LED的设计。LinkSwitch-PH也采用先进的控制技术，能够提供有源功率因数校正、精确恒流输出和初级侧控制。
单级功率因数校正(PFC)、初级侧恒流输出及可控硅调光的LED驱动器IC
典型应用电路图
技术文档下载：
LinkSwitch-PH系列LED驱动器数据手册
LinkSwitch-PH系列LED驱动器应用指南
15W、PFC、适合T8灯管的隔离式LED驱动器
说明
LinkSwitch-PH是一款能实现LED调光电源的芯片,可大幅简化要求功率因数大于0.9、具备可控硅调光的高效率LED驱动器的设计。这款高度集成控制器的器件采用了全新的变压器设计控制技术，不仅能提供非常高的功率因数和精确的恒流输出控制，同时还可省去功率因数校正所需的无源电路以及光耦器和次级电流控制电路。/p>
每个器件都在一个单片IC上集成了一个725 V功率MOSFET、一个连续模式PWM控制器、一个自偏置的高压开关电流源、频率抖动、逐周期电流限制及迟滞热关断电路。
产品特色
大幅简化离线式LED驱动器
- 单级功率因数校正(PFC)及精确恒流(CC)输出
- 无闪烁的相位控制可控硅调光
- 省去光耦器和所有次级电流控制电路
- 省去所有控制环路补偿电路
- 简化初级侧PWM调光接口
精确稳定的性能
- 快速启动时间
- 补偿变压器电感容差
- 补偿输入电压变化
- 频率调制技术可极大缩减EMI滤波器的尺寸和成本
先进的保护及安全特性
- 通过自动重启动提供短路保护
- 开路故障检测模式
- 自动热关断或迟滞自动重启动
- 无论在PCB板上还是在封装上，都保证高压漏极引脚与其他所有参考引脚之间满足高压爬电要求
EcoSmart® - 高效节能技术
- 低待机功率远程ON/OFF控制功能（230 VAC输入时< 50 mW）
- 无需电流检测电阻 – 可提高效率
绿色封装
- 无卤素和符合RoHS要求的封装
LinkSwitch-PL：
点击申请样品
LinkSwitch-PL可用于设计小尺寸、低成本、可调光、单级功率因数校正的恒流离线式LED驱动器。LinkSwitch-PL适合设计非隔离式系统，可在宽输入电压范围内工作，并提供高达16 W的输出功率。
单级功率因数校正(PFC)、恒流输出及可控硅调光的LED驱动器IC
基本应用电路图
技术文档下载：
LinkSwitch-PL系列LED驱动器数据手册
LinkSwitch-PL系列LED驱动器应用指南
5W带功率因数校正的非隔离LED驱动器
说明
LinkSwitch-PL专为紧凑型替换用LED灯而设计，能够实现超小尺寸、低成本、可控硅调光、单级功率因数校正的恒流固态照明驱动器。LinkSwitch-PL适用于LED电流的直接检测，可在宽输入电压范围内工作，并提供高达16 W的输出功率。其创新的控制算法能用最少的外部元件实现无闪光的可控硅调光。
每个器件都在一个单片IC上集成了一个725 V功率MOSFET、一个创新的非连续模式可变频率/可变导通时间控制器、频率抖动、逐周期电流限制及迟滞热关断电路。
产品特色
大幅简化离线式LED驱动器
- 单级功率因数校正(PFC)及精确恒流(CC)输出
- 无闪烁的相位控制可控硅调光
- 使用小容量的非寄生大容量电容，元件数量极少
- 完全省去控制环路补偿
先进的性能特性
- 适合设计非隔离型反激式、降压式及抽头降压式拓扑结构
- 快速启动时间
- 频率调制技术可极大缩减EMI滤波器的尺寸和成本
- 以低耗散直接检测LED电流
先进的保护及安全特性
- 集成的725 V MOSFET允许使用小尺寸的大容量电容并提高功率水平
- 提供短路/反馈开环的锁存关断及输出过压保护
- 过载时自动重启动保护
- 迟滞热关断保护
- 无论在PCB板上还是在封装上，都保证高压漏极引脚与其他所有引脚之间满足高压爬电要求
EcoSmart® - 高效节能技术
- 高功率因数可通过降低输入VA优化系统的每瓦流明数
- 控制算法可平衡输入线电压和负载的开关和导通损耗，以维持最佳效率
- 通过对异常低输出功率进行周期跳频调节，对提供的峰值输出电流进行箝位
绿色封装
- 无卤素和符合RoHS要求的封装
注释:
- 封装：D：SO-8C, K: eSOP-12, V: eDIP-12。
- 最大的实际持续输出功率是在敞开式设计及有足够的散热、环境温度为50oC的条件下测量得到的。
LinkSwitch-TN：
取代家用电器及工业应用中的线性变压器以及阻/容降压解决方案
典型降压式转换器应用
点击申请样品
说明：
- 成本最低，元件数目最少的降压转换器解决方案
- 严格的容差和微小的温度漂移特性
- 系统级的过载过热保护、输出短路以及开环故障保护
- 支持降压、降压-升压和反激式拓扑
- 优良的线电压调整率和负载调整率（采用典型配置）
- 高带宽提供快速的无过冲启动
- 电流限流操作方式抑制了线电压纹波
- 通用输入电压范围（85至265 VAC）
- 内置式电流限制和迟滞热关断保护
- 比无源解决方案更高效
- 具有比馈电容解决方案更高的功率因数
- 电源可以实现100%的SMD设计
应用：
- 用于替换线性/无源降压的非隔离降压式或降压-升压式转换器解决方案
- 主要家电和小型家电
- 工业控制
- 电表
- 恒流LED照明设备
- 定时器
