全差分放大器驱动18位ADC功耗仅为5mW


产品特性:

  • 具有一个电压范围为 0.5V 至 4.5V 的输出共模引脚
  • 采用 MSOP-8 和 3mm x 3mm DFN 封装
  • 具数字增益压缩功能

适用范围:

  • 适用于精准的工业和数据采集应用

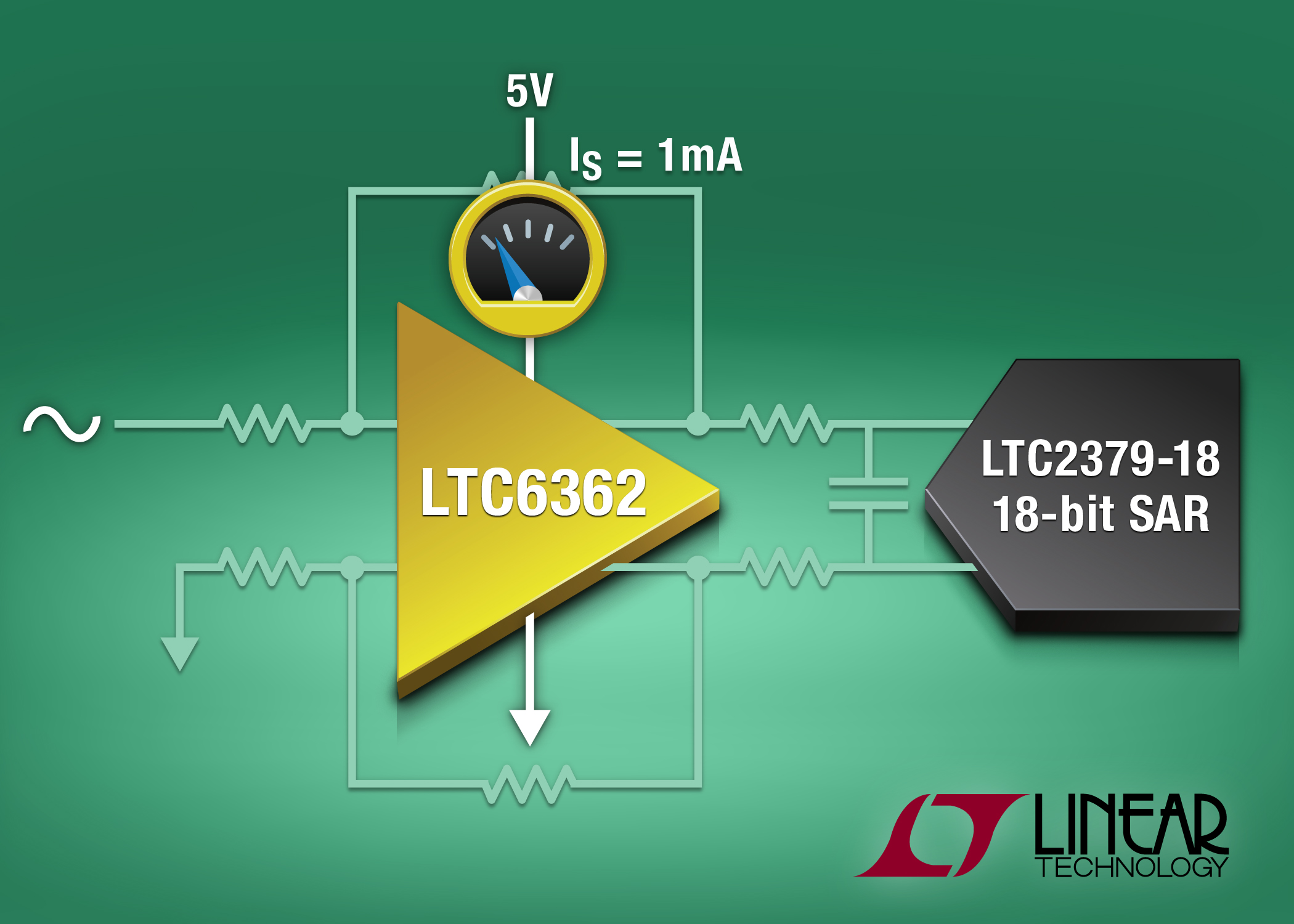

凌力尔特公司 (Linear Technology Corporation) 推出低功率全差分放大器 LTC6362,该器件能仅以 1mA 的电源电流驱动高精准的 16 位和 18 位 SAR ADC。LTC6362 具 200uV 最大输入失调电压和 3.9nV/√Hz 输入参考噪声,非常适用于精准的工业和数据采集应用。

LTC6362 具有一个电压范围为 0.5V 至 4.5V 的输出共模引脚和 550ns 的 18 位稳定时间 (对于一个 8VP-P 的输出阶跃),从而使其非常适合在多路复用输入和控制环路应用中驱动 ADC (例如: LTC2379-18)。这个 18 位 SAR ADC 具数字增益压缩功能,该功能将满标度输入范围设置到基准电压的 10% 至 90%。该功能与 LTC6362 的轨至轨输出级相结合,消除了对负电源轨的需求,从而简化了电路,并最大限度地降低功耗。

LTC6362 灵活的架构可将单端 DC 耦合和参考地的信号转换成差分或 DC 电平移位的差分输入信号。LTC6362 的低输入偏置电流、低失调电压和轨至轨输入还使其能用在高阻抗配置中,以直接与信号链路前端的传感器连接。

LTC6362 采用 MSOP-8 和 3mm x 3mm DFN 封装,在 0°C 至 70°C、-40°C 至 85°C 和 -40°C 至 125°C 的温度范围内具有完全保证的性能规格。千片批购价为每片 1.59 美元。

性能概要:LTC6362

•1mA 电源电流
•2.8V 至 5.25V 单电源
•200uV 最大失调电压
•260nA 最大输入偏置电流
•快速稳定:550ns 至 18 位,8VP-P 输出
•轨至轨输入和输出
•3.9nV/√ Hz 输入参考噪声
•8 引线 MSOP、8 引线 3mm x 3mm DFN 封装
