士兰微电子推出全桥驱动单相无刷风扇驱动电路


产品特性:
  • 自动调速功能
  • 低噪音、高效能
  • 高可靠性
  • 堵转保护、自动重启
应用范围:
  • 广泛应用于电脑的CPU、显卡、机箱等冷却风扇的驱动

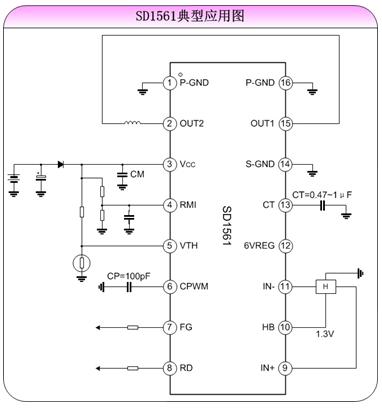

士兰微电子近期推出了全桥驱动单相无刷风扇驱动电路—SD1561,该电路集成了堵转保护,自动重启,转速检测(FG),锁定检测(RD)和6V稳压输出等模块;并可以根据外部热敏电阻感应环境温度实现自动调速功能,具有低噪音、高效能和高可靠性等特点,可广泛应用于电脑的CPU、显卡、机箱等冷却风扇的驱动。

SD1561基于士兰微电子自行研发的0.8微米全互补BCD工艺制造,工作电压范围为4.5V~16V,最大工作电流1A。电路内置了同步整流功能并采用了DMOS管驱动,具有极低导通电阻和较高驱动效率,相同功率下,风扇的转速可以比其他同类电路提高10%以上;高效率和低表面温度,使其更节能,更可靠。

该电路设置了PWM调速功能,一种方式可以根据温度传感器热敏电阻等测量到的被散热设备的温度及设定的温度-转速特性曲线来自行调节风扇转速,另一种方式可以通过直接PWM输入来调速。调速功能可以实现高效能和低噪声的平衡,既能有效地保护被散热设备,又能在温度较低时减少耗电和噪音。在无热敏电阻连接时,电路可实现全速运转。同时电路内置了最小限速,风扇设计时也可以根据实际的需求来自行设定风扇的最小限速。

同时,SD1561设置了锁定检测报警RD和转速检测FG这两种监控方式。利用锁定检测报警,可在风扇速度低于某个门限值时给出报警信号;转速检测输出则可实现风扇速度的实时监控。

另外,SD1561内置风扇堵转保护和自动重启电路,当监测到转子被锁死一段时间T秒时,自动停止风扇运转10T秒,然后再进行T秒钟的重新启动,这种状态会一直持续,直到风扇排除故障并正常运转,这样的保护模式可以防止风扇电机过热烧毁,提高了系统的安全性。不同的风扇设计可以通过改变外部电容的大小来设置T。

受益于电路高效能设计,SD1561可提供HTSSOP14和TSSOP16两种封装,特别是体积小巧的TSSOP16封装,塑封体只有HTSSOP14的3/4,集成度高,大幅节省了系统耗电并缩小了电路板体积,有利于产品向小型化发展,降低开发成本,加快新品的开发上市。
关键字:士兰微 全桥驱动 单相无刷 风扇 驱动电路  本文链接:http://www.cntronics.com/public/art/artinfo/id/80004409
