PI,TOPSwitch-JX产品系列设计指南

导读：TOPSwitch-JX产品系列是高度集成的单片离线式开关IC，专为离线式电源而设计。使用TOPSwitch-JX集成电路能够设计出输出功率高达244 W的电源，同时在所有负载条件下均具有高效率。TOPSwitch-JX在低负载及待机（空载）工作条件下还具有极佳的性能。

TOPSwitch-JX产品系列能够使设计师轻松满足最新能效标准的效率要求。TOPSwitch-JX具有很多创新的专利技术，不仅能够设计出结构紧凑、经济高效的开关电源，同时还能缩短整体设计周期并降低系统成本。此外，使用TOPSwitch-JX产品系列设计出的电源还具有可靠的系统性能以及增强的安全特性，例如输出过压保护、过载功率限制及迟滞热关断保护等。

该系列中的每个产品都在一个硅片上集成了一个高压功率MOSFET及控制器。内部连接到漏极的高压电流源在启动阶段提供偏置电流，从而省去了外部启动电路。内部振荡器具有频率调制（抖动）特性，可以降低EMI。此外，IC还集成了一些功能用于系统级的保护。自动重启动功能可以在过载、输出短路或开环条件下限制MOSFET、变压器及输出二极管中的功率耗散。自动恢复迟滞热关断功能还可以在结温度超过安全限值时禁止MOSFET开关。可设定的欠压/过压(UV/OV)检测功能允许在电压跌落或浪涌条件下启动和关断电源，而不会出现不良波动。Power Integrations的EcoSmart®技术令使用TOPSwitch-JX产品系列设计的电源，其空载功耗小于100 mW，并在整个输入电压及负载范围内保持恒定的效率。TOPSwitch-JX系列解决方案能够轻松满足欧盟行为准则(CoC)、欧盟委员会用能产品生态设计指令(EC EuP)及能源之星等能效标准。

基本电路结构

特定应用的个别要求，如恒流、恒定输出功率等不在本设计指南的讨论范围。但是，可以在本文所示的基本转换器电路当中增加额外的电路来实现这些特别的要求。有关其它电路功能、设计范例的更多信息及其它信息，请访问Power Integrations的网站或联系您的PI销售代表。

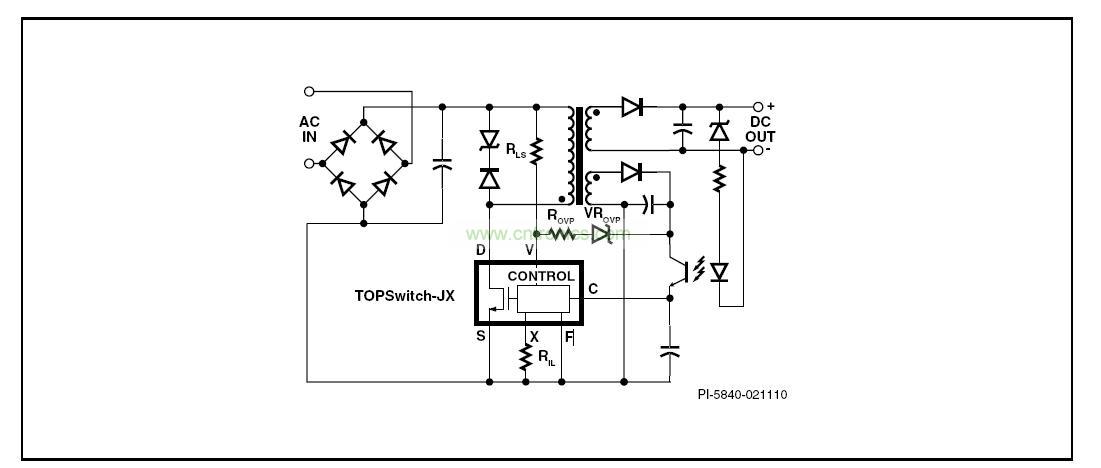

具有初级检测的输出过压保护、输入欠压锁存、输入过压
关断及可设定流限值功能的典型TOPSwitch-JX反激式电源

范围

本应用指南旨在帮助工程师使用TOPSwitch-JX系列器件设计一个隔离的AC-DC反激式开关电源。工程师可以利用本文所述的指导方法快速选择所需的关键元件并完成合适的变压器设计。为方便起见，本文直接参考了PI Xls变压器设计表格，该设计表格为PI Expe r t ®设计软件套件的一部分， 可从powe r int . com免费获取。TOPSwitch-JX反激式电源的基本电路结构如图1所示，本应用指南也使用该电路作为参考电路，对其中的元件设计加以讨论。除了本应用指南之外，您还会发现TOPSwitch-JX参考设计套件(RDK)非常有用。每个套件中都包括功能完备的工程原型样板、工程报告及器件样品.
