测试数字隔离器的实例

品慧电子讯国际电工委员会(IEC)和VDE (Verband der Elektrotechnik)两个组织出版的标准就隔离技术在医疗、工业、消费以及汽车等系统中的系统级和元件级应用进行了规定。为了确保在出现高压浪涌时人员和设备的安全，这些标准根据具体应用所需要的隔离等级规定了不同的浪涌额定值。

共有三类常见的隔离等级：功能隔离、基本隔离和增强隔离。功能隔离仅有少量安全要求，因为它一般只用于要求隔离接地基准电压的场合，以保证电路能正常工作。可见，安全性和浪涌性能并不是功能隔离的主要考虑因素。

然而，安全性却是基本隔离和增强隔离的主要考虑因素，因此，浪涌电平是确定隔离质量的关键。基本隔离可以保护终端设备用户，使其免受电击，增强隔离是一种单独的隔离系统，其提供的保护能力相当于两个冗余的单个或基本隔离系统。

医疗和工业应用一般要求增强隔离，以保护病人和终端用户，使其免受致命性电击的影响。VDE针对数字隔离器的增强隔离标准是VDE 0884-10，规定最小浪涌电压(VIOSM)额定值为10 kV，同时对工作电压(VIORM)和耐受电压(VISO)作出了规定。

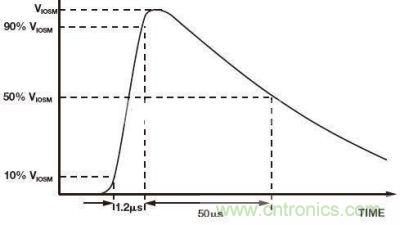

数字隔离器的浪涌电压额定值规定的是在经受连续短暂高压脉冲之后的抗冲击能力。图所示为符合IEC 61000-4-5的浪涌波形的时序特性。

图题：浪涌电压波形
