恩智浦新一代低VCEsat双极晶体管
中心议题：
- 新型双极性晶体管具备低VCEsat
- 双极性晶体管在温度稳定性、ESD强度和反向阻断方面具备优势
近年来，中功率双极晶体管在饱和电阻和功率范围上的重大突破，极大地拓宽了此类器件的应用领域。恩智浦最新推出的SMD封装中功率晶体管(BISS 4)再次显现出双极晶体管的技术优势，在为开关应用带来了开关损耗更小，效率更高的同时，也赢得了更多的市场空间。
简介
近年来双极晶体管复苏势头强劲。一直由MOSFET器件控制的大功率开关领域也出现了变化，在消费电子和通信便携式设备中，越来越多的充电电路和负载开关开始采用双极晶体管。其中的主要原因是：通过提高半导体芯片中的电流均衡分配，双极晶体管在降低饱和电阻方面取得了巨大成功，新器件可以获得更为稳定的大电流增益。双极晶体管电流驱动的先天不足被显著弥补，而在温度稳定性、ESD强度和反向阻断方面的优势再次得到肯定。

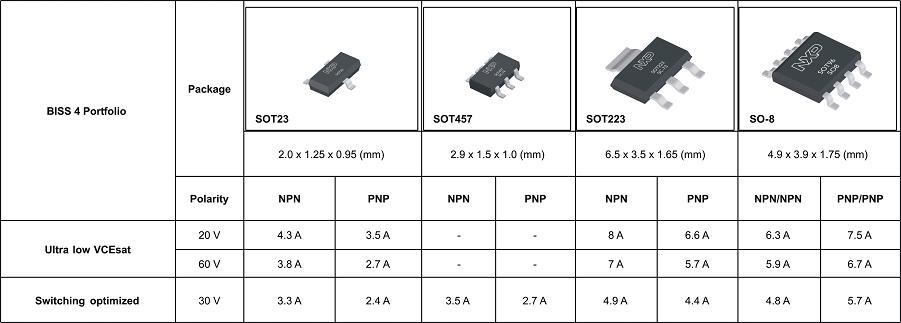

通过推出BISS（突破性小信号）晶体管系列，恩智浦半导体取得了市场领导地位。第四代BISS晶体管（BISS 4，表１）的全新架构是SMD中功率双极晶体管技术发展的里程碑，有力拓宽了双极晶体管的应用领域。
相关型号纵览：应用于负载开关的超低VCEsat、优化产品
Single transistors
Type
Package
Polarity
VCEO
(V)
IC
(A)
ICM
(A)
RCEsat typ (mΩ) @ IC;
IC/IB = 10
PBSS4021NT
SOT23
NPN
20
4.3
8
36
PBSS4021NX
SOT89
(SC-62)
7
15
19
PBSS4021NZ
SOT223
(SC-73)
8
20
14
PBSS
SOT23
PNP
3.5
8
55
PBSS4021PX
SOT89
(SC-62)
6.2
15
23
PBSS4021PZ
SOT223
(SC-73)
6.6
20
22
PBSS4041NT
SOT23
NPN
60
3.8
8
46
PBSS4041NX
SOT89
(SC-62)
6.2
15
25
PBSS4041NZ
SOT223
(SC-73)
7
15
17.5
PBSS
SOT23
PNP
2.7
8
80
PBSS4041PX
SOT89
(SC-62)
5
15
40
PBSS4041PZ
SOT223
(SC-73)
5.7
15
29
Double transistors(负载开关应用优化)
Type
Package
Polarity
VCEO
(V)
IC
(A)
ICM
(A)
RCEsat typ (mΩ) @ IC;
IC/IB = 10
PBSS4021SN
SOT96 (SO8)
NPN/NPN
20
7.5
15
25
PBSS4021SPN
NPN/PNP
7.5/6.3
15
25/36
PBSS4021SP
PNP/PNP
6.3
15
36
PBSS4041SN
NPN/NPN
60
6.7
15
32
PBSS4041SPN
NPN/PNP
6.7/5.9
15/10
32/47
PBSS4041SP
PNP/PNP
5.9
10
47
123下一页> 关键字：双极晶体管 SMD BISS 4 本文链接：http://www.cntronics.com/public/art/artinfo/id/80005958相关型号纵览：应用于高速切换的低VCEsat、优化产品
Single transistors
Type
Package
Polarity
VCEO
(V)
IC
(A)
ICM
(A)
RCEsat typ (mΩ) @ IC;
IC/IB = 10
PBSS4032NT
SOT23
NPN
30
2.6
5
76
PBSS4032ND
SOT457
(SC-74)
3.5
6
50
PBSS4032NX
SOT89
(SC-62)
4.7
10
45
PBSS4032NZ
SOT223
(SC-73)
4.9
10
45
PBSS
SOT23
PNP
2.4
5
110
PBSS4032PD
SOT457
(SC-74)
2.7
5
88
PBSS4032PX
SOT89
(SC-62)
4.2
10
58
PBSS4032PZ
SOT223
(SC-73)
4.4
10
58
Double transistors
Type
Package
Polarity
VCEO
(V)
IC
(A)
ICM
(A)
RCEsat typ (mΩ) @ IC;
IC/IB = 10
PBSS4032SN
SOT96 (SO8)
NPN/NPN
30
5.7
10
45
PBSS4032SP
PNP/PNP
4.8
10
65
PBSS4032SPN
NPN/PNP
5.7/4.8
10
45/65
两种产品类型——系列产品的架构和技术规格
由于双极晶体管电阻受多重因素影响，开发新型中功率双极晶体管需要认真评估完整的晶体管架构（选材、芯片设计、芯片金属化、芯片/封装连接和封装架构）。第四代BISS双极晶体管系列共分两类。
第一类是超低VCEsat双极晶体管——旨在最大程度降低饱和电阻RCEsat。这也是此类产品架构设计时遵循的唯一理念（芯片设计、半导体衬底电阻、芯片金属化、芯片/封装连接），其目的就是在SMD封装结构中获得14 mΩ的低饱和电阻。
第二类是高速开关类双极晶体管，除降低饱和电阻RCEsat外，此类器件还需要在快速开关和存储时间ts（大约140 ns）方面进行改进，以满足高频应用需求。此类器件需要在规定的电阻和开关时间之间获取平衡，满足相关设计特性的要求。
这两类晶体管都非常重视产品封装，标准SMD封装形式包括：SOT23、SOT457/SC-74、SOT223、SOT89和SOT96/SO-8。这一理念不仅能够满足客户多样化的标准应用需求，同时也为量产提供了保证。
恩智浦此次针对通信和汽车电子领域推出了20 - 60 V产品，今后还有望开发出20 - 100 V的双极晶体管。
产品设计
这两类晶体管产品（符合汽车应用的AECQ-101标准）采用不同的架构和设计方法以满足不同的设计考量和技术规范要求。我们需要了解的是产品中哪些元件会对电阻和饱和电压造成影响，影响的程度有多大，以及哪些措施会影响开关时间特性。
影响饱和电压的主要因素是电阻电压降以及复合和注入元件。由于复合和注入电压总和相对轻微，因此重点需要注意电阻元件，主要包括半导体衬底电阻、芯片设计以及封装和互连技术的电阻。
降低饱和电压：低电阻半导体衬底、芯片金属化结构和芯片设计

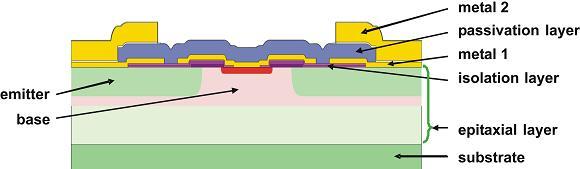

通过选择不同的低电阻衬底，比如：图1所示的掺磷/掺砷衬底，可以有效降低半导体中的电压降比例。另一个重要的影响因素是电流分配，应在整个芯片范围内尽可能保持均衡，将芯片前端金属化扩展电阻降至最低。对于BISS晶体管，芯片中的均衡电流分配通过一种称为网格技术的手段来实现——将晶体管分成不同的格栅结构。第四代BISS晶体管采用受专利保护的双层金属化布局，能够最大程度提升发射极线路金属厚度，降低饱和电阻（参见图2）。
图1
图2
<上一页123下一页> 关键字：双极晶体管 SMD BISS 4 本文链接：http://www.cntronics.com/public/art/artinfo/id/80005958?page=2
缩短开关时间：集成钳位元件，降低扩散电容

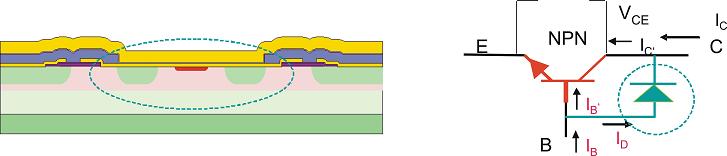

要在降低饱和电压的基础上缩短开关时间，关键是最大程度降低开关操作中晶体管的扩展电容。这主要通过集成寄生的钳位结构（图3）来实现，该设计可以避免过驱动处于饱和状态的晶体管，能够有效降低晶体管的存储时间ts。
图3
典型应用

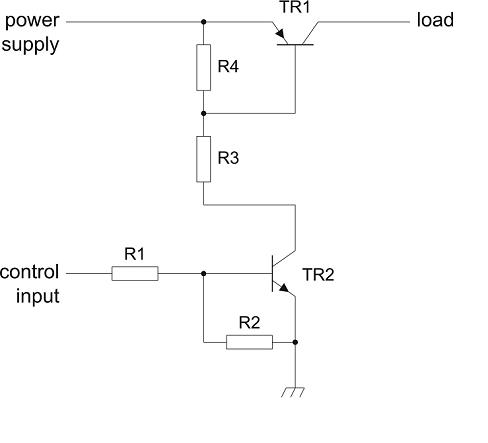

低VCEsat晶体管兼具双极晶体管的优势和低RCEsat值，主要满足常规开关应用（与典型的RDSon MOSFET器件有所不同），包括驱动电压较小的电池驱动设备用负载开关（图4）。由于实际应用中反向电流阻断和高能效具有决定性意义，因此双极晶体管比MOSFET更有优势。低VCEsat晶体管常常作为充电晶体管使用，比如：手机的电源管理单元。
图4
另外，笔记本电脑中使用低VCEsat晶体管，可以降低风扇或接口电源负载开关的损失，延长电池使用时间。
除了具有低VCEsat特点外，针对开关时间优化的双极晶体管完全满足高频开关应用(50 - 200 kHz)要求，典型应用包括PWM和开关式电源。其中，使用冷阴极荧光灯(CCFL)的背光显示器就属于开关式电源应用。不同的电源规格需要有相应的功率等级与之匹配，恩智浦各种类型的SMD封装器件为用户提供了最好的选择。
市场前景
低VCEsat晶体管的问世为双极晶体管开拓了应用更加广泛的市场空间，特别是为便携式设备的负载开关应用带来了高效解决方案。为满足该行业中高端设备需求，未来有望推出无引线封装产品，进一步降低器件高度，缩小板载空间占用。低VCEsat双极晶体管的未来发展非常值得期待。
