图文详解电子元件焊接技术
中心议题：
- 电子制作中如何掌握焊接技术
解决方案：
- 工具的准备
- 焊前处理
- 实际动手掌握焊接技术
在电子制作中，元器件的连接处需要焊接。焊接的质量对制作的质量影响极大。所以，学习电于制作技术，必须掌握焊接技术，练好焊接基本功。
一、焊接工具

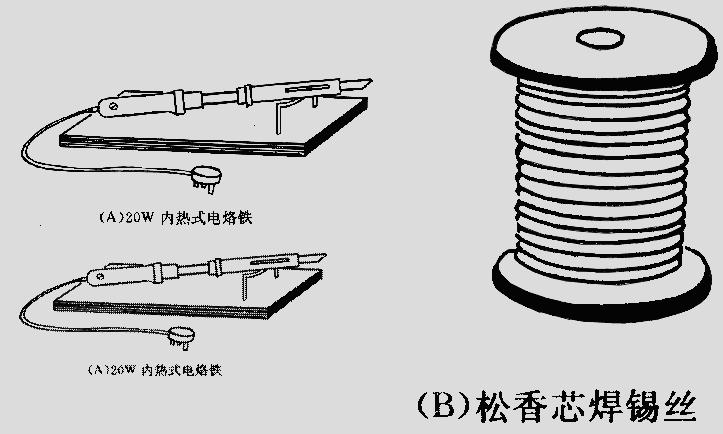

（一）电烙铁。电烙铁是最常用的焊接工具。我们使用20W内热式电烙铁。如图1。
图1新烙铁使用前，应用细砂纸将烙铁头打光亮，通电烧热，蘸上松香后用烙铁头刃面接触焊锡丝，使烙铁头上均匀地镀上一层锡。这样做，可以便于焊接和防止烙铁头表面氧化。旧的烙铁头如严重氧化而发黑，可用钢挫挫去表层氧化物，使其露出金属光泽后，重新镀锡，才能使用。
电烙铁要用220V交流电源，使用时要特别注意安全。应认真做到以下几点：
1．电烙铁插头最好使用三极插头。要使外壳妥善接地。
2．使用前，应认真检查电源插头、电源线有无损坏。并检查烙铁头是否松动。
3．电烙铁使用中，不能用力敲击。要防止跌落。烙铁头上焊锡过多时，可用布擦掉。不可乱甩，以防烫伤他人。
4．焊接过程中，烙铁不能到处乱放。不焊时，应放在烙铁架上。注意电源线不可搭在烙铁头上，以防烫坏绝缘层而发生事故。
5.使用结束后，应及时切断电源，拔下电源插头。冷却后，再将电烙铁收回工具箱。
（二）焊锡和助焊剂 焊接时，还需要焊锡和助焊剂。
1．焊锡。焊接电子元件，一般采用有松香芯的焊锡丝。这种焊锡丝，熔点较低，而且内含松香助焊剂，使用极为方便。
２.助焊剂。常用的助焊剂是松香或松香水（将松香溶于酒精中）。使用助焊剂，可以帮助清除金属表面的氧化物，利于焊接，又可保护烙铁头。焊接较大元件或导线时，也可采用焊锡膏。但它有一定腐蚀性，焊接后应及时清除残留物。
（三）辅助工具
为了方便焊接操作常采用尖嘴钳、偏口钳、镊子和小刀等做为辅助工具。同学们应学会正确使用这些工具。

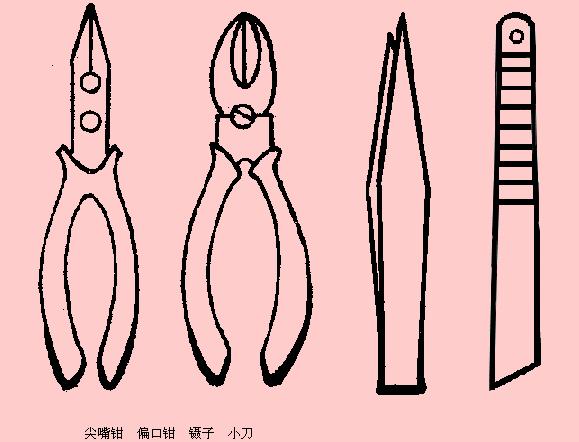

图2. 辅助工具二、焊前处理

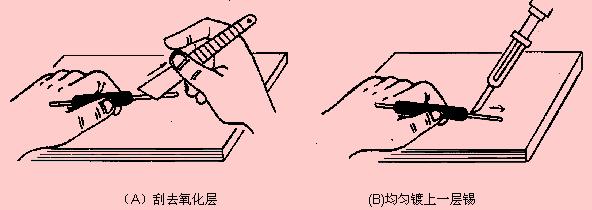

焊接前，应对元件引脚或电路板的焊接部位进行焊前处理（图3）。
（一）清除焊接部位的氧化层
1．可用断锯条制成小刀。刮去金属引线表面的氧化层，使引脚露出金属光泽。
2．印刷电路板可用细纱纸将铜箔打光后，涂上一层松香酒精溶液。
（二）元件镀锡
在刮净的引线上镀锡。可将引线蘸一下松香酒精溶液后，将带锡的热烙铁头压在引线上，并转动引线。即可使引线均匀地镀上一层很薄的锡层。导线焊接前，应将绝缘外皮剥去，再经过上面两项处理，才能正式焊接。若是多股金属丝的导线，打光后应先拧在一起，然后再镀锡。
三、焊接技术
做好焊前处理之后，就可正式进行焊接。
（一）焊接方法（参看图3）。“
１．右手持电烙铁。左手用尖嘴钳或镊子夹持元件或导线。焊接前，电烙铁要充分预热。烙铁头刃面上要吃锡，即带上一定量焊锡。
２．将烙铁头刃面紧贴在焊点处。电烙铁与水平面大约成60℃角。以便于熔化的锡从烙铁头上流到焊点上。烙铁头在焊点处停留的时间控制在2～3秒钟。
图3.焊前处理3．抬开烙铁头。左手仍持元件不动。待焊点处的锡冷却凝固后，才可松开左手。
4．用镊子转动引线，确认不松动，然后可用偏口钳剪去多余的引线。

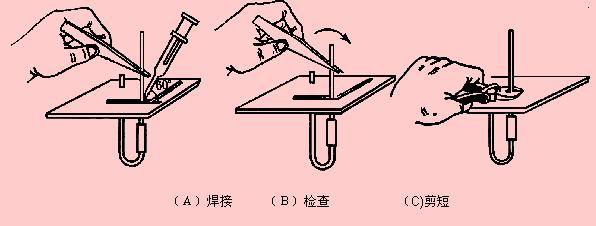

图4. 焊接（二）焊接质量
焊接时，要保证每个焊点焊接牢固、接触良好。要保证焊接质量。

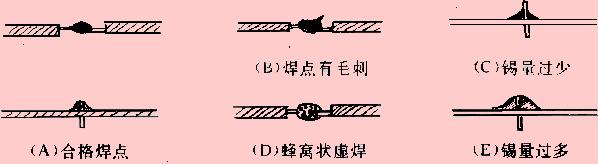

（Ａ）所示应是锡点光亮，圆滑而无毛刺，锡量适中。锡和被焊物融合牢固。不应有虚焊和假焊。
虚焊是焊点处只有少量锡焊住，造成接触不良，时通时断。假焊是指表面上好像焊住了，但实际上并没有焊上，有时用手一拔，引线就可以从焊点中拔出。这两种情况将给电子制作的调试和检修带来极大的困难。只有经过大量的、认真的焊接实践，才能避免这两种情况。
图5焊接电路板时，一定要控制好时间，太长，电路板将被烧焦，或造成铜箔脱落。从电路板上拆卸元件时，可将电烙铁头贴在焊点上，待焊点上的锡熔化后，将元件拔出。
技能训练 焊接练习（一）
目的 练习对元件进行焊前处理 练习直接焊接元件。
器材 20W 内热式电烙铁，红黑色软芯塑料导线各2根，电池盒，2只锷鱼夹，100欧固定电阻器、470欧电位器、发光二极管各1只。
步骤
焊接电池盆：
①将4根软导线两端塑料外皮各剥去１厘米左右。用小刀刮亮后，将多股芯线拧在一起后镀锡。
②将电池盒正负极引脚焊片用小刀刮亮后镀锡。将两只愕鱼夹焊线处刮亮后镀锡。
（2）焊接
取红色导线１根，一端焊在红把锷鱼夹上，另一端焊在电池盒正极焊片上。
取黑色导线１根，一端焊在黑把锷鱼夹上，另一端焊在电池盒负极焊片上。
（3）检查焊接质量
①各焊点是否牢固，有无虚焊、假焊。是否光滑元毛刺。
②将不合格焊点重新焊接。
2．焊接电路（按照图3一4焊接）。
（1）焊前处理将电阻两引脚，电位器引脚焊片，发光二极管引脚用小刀刮亮后镀锡。、
（2）焊接
①将电阻一端焊接在电位器引脚一侧焊片上。
②将电位器引脚中间的焊片焊上１根导线。
③将导线另一端焊接在发光二极管负级上。
④将发光二极管正极焊接上另１根导线。
（3）检查焊接质量
①焊点是否光亮圆滑，有无假焊和虚焊。
②将不合格的焊点重新焊接。
注意：焊接发光二极管时，时间要短，并应用尖嘴钳夹住引脚根部，以利于散热。将电池盒引线上的锷鱼夹分别夹在焊好的电路两端（注意正负），观察发光二极管发光情况。旋转电位器，使发光二极管亮度适中。
（4）焊接完毕，拨下电烙铁插头，待其冷却后，收回工具箱。
技能训练 焊接练习（二）
目的 练习元件的焊前处理，练习焊接电路板。
器材 20瓦内热式电烙铁、废旧印刷电路板１块、1／8瓦小电阻10只。
步骤
1．焊前处理
（1）将印刷电路板铜箔用细砂纸打光后，均匀地在铜箔面涂一层松香酒精溶液。若是己焊接过的印刷电路板，应将各焊孔扎通（可用电烙铁熔化焊点焊锡后，趁热用针将焊孔扎通）。
（2）将10只电阻器引脚逐个用小刀刮亮后，分别镀锡。
2．焊接
（1）将电阻插入印刷电路板小孔。从正面插入（不带铜箔面）。电阻引脚留3～5毫米。
（2）在电路板反面（有铜箔一面），将电阻引脚焊在铜箔上，控制好焊接时间为2～3秒。若准备重复练习，可不剪断引脚。将10只电阻逐个焊接在印刷电路板上。
3．检查焊接质量
10个焊点中，符合焊接要求的有儿个？将不合格的焊点重新焊接。
4．将电阻逐个拆下。拔下电路铁电源插头，收拾好器材。
思考与实践
1．焊接元件和电路板时，器材较多。为了便于操炸，避免发生事故，要把工具和元件放置在桌上的固定位置）你打算怎样放置电烙铁、工具和元器件？试一试，操作时是否比较方便？养成器材放置有序的良好习惯。
2．电烙铁使用时间较长时，烙铁头上会有黑色氧化物和残留的焊锡渣，将影响后面的焊接。想一想，怎样不断地清洁烙铁头，使它保持良好的工作状态？
