Molex LVDS FFC连接器系列特性及应用范围

产品特性：

• 0.5mm间距
• 支持高达1.25 Gbps的100欧姆阻抗设计
• 端子可保证安装牢固、接地良好
• 有直线型和直角型版本
• Easy-On型夹具使保持力好、线缆易插拔

应用范围：

• PDP/LCD电视
• 汽车导航、游戏控制台
• 低功率/高频率应用

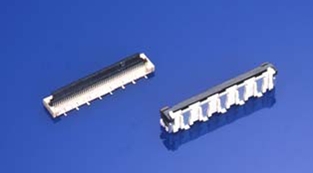

Molex推出新的0.50mm间距LVDS SMT FFC连接器系列，用于平板显示电视和游戏控制台等高频率、低功率LVDS应用。这些连接器采用特殊接地技术，提供出色的噪声抑制和信号线阻抗控制——支持最高达1.25 Gbps的100欧姆阻抗设计。

该连接器设计采用宽阔、稳健的接地端子，提供牢固的PCB抓板力和稳定的接地面。在直线型版本上，接地端子还同时用作焊片，无需在每个连接器端部使用外部焊片。

直线型和直角型版本可在电路板的任何部分布置线缆。Easy-On型夹具可进一步方便线缆的插入和加强保持力。
