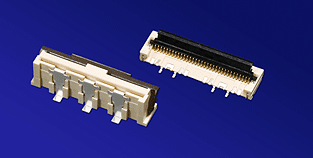

502231/502244系列:Molex 0.50mm间距LVDS SMT FFC连接器
产品特性:
- 采用特殊接地技术
- 支持高达1.25 Gbps的100欧姆阻抗设计
- 牢固的PCB抓板力和稳定的接地面
- 采用Easy-OnTM型夹具
应用范围:
- PDP/LCD电视
- 汽车导航、游戏控制台
- 低功率/高频率应用的
Molex推出新的0.50mm间距LVDS SMT FFC连接器系列,用于平板显示电视和游戏控制台等高频率、低功率LVDS应用。这些连接器采用特殊接地技术,提供出色的噪声抑制和信号线阻抗控制——支持最高达1.25 Gbps的100欧姆阻抗设计。
该连接器设计采用宽阔、稳健的接地端子,提供牢固的PCB抓板力和稳定的接地面。在直线型版本上,接地端子还同时用作焊片,无需在每个连接器端部使用外部焊片。
直线型和直角型版本可在电路板的任何部分布置线缆。Easy-OnTM型夹具可进一步方便线缆的插入和加强保持力。
