SynJet替代风扇 助力LED灯具良好散热

如何良好的散热？这是所有LED灯具开发工程师都会思考的问题。LED灯具的散热会直接影响光效，如果散热不良，LED结温升高会降低LED光效，甚至损坏LED。近日，在安富利LED照明技术研讨会上，见到一种可替代风扇的散热方式——Nuventix的SynJet散热技术。SynJet中的Jet是喷气飞机的意思，这种散热方式借鉴了喷气式飞机的原理。

应用到LED照明散热上面，SynJet的大致原理是一个类似扬声器振动膜的元件以一定频率振动压缩腔内的空气，空气受压缩后从细小的喷嘴高速喷出，形成空气弹喷向散热片，同时空气弹带动散热片周围的空气流动带走热量。据介绍，该技术原先用于芯片的散热，LED照明兴起之后，被用于替代硕大的风扇。

相对于风扇来说，SynJet散热模组有以下几个特点：

• 功耗比风扇低：SynJet散热模组主要的耗能部分是一个驱动模块，振动膜，相对风扇的电机部分功耗要低。据介绍，以10W MR16为例，长时间点亮后，LED焊接处温度约为50℃；15W Par20，约为55-60℃。
• 体积小、质量轻：由于SynJet散热模组的特殊结构，所以可以做到比较小的体积，可以用在一些无法安装风扇的筒灯中。小尺寸，良好的散热可以使小尺寸的LED灯具实现较大功率和亮度。
• 低噪音：风扇的电机在转动是不可避免的产生噪音，如果是用在室内照明，夜深人静时这样的噪音会比较明显。SynJet散热模组的振动膜在人耳不敏感的频率下振动，噪音很小，甚至感觉不到噪音。据介绍，SynJet散热模组有三组频率可调。
• 寿命长：SynJet散热模组结构简单，寿命可达10万小时，而风扇通常只有5000小时，对于长寿命著称的LED灯来讲，5000显然有点拖后腿。

在应用SynJet散热模组时，有一点需要特别注意的就是整个灯杯要有开口，保障内部空气可与外界交换，否则SynJet的散热效果会打折扣。

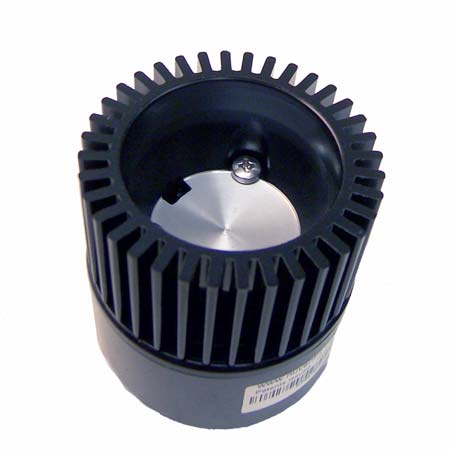

图1：SynJetMR16模组

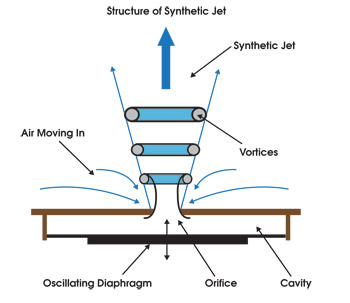

图2：空气弹产生原理图

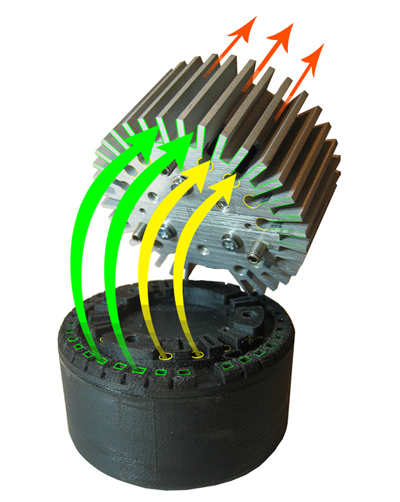

图3：气流方向

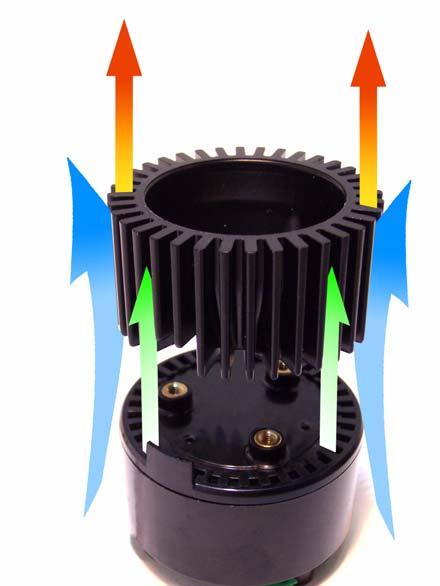

图4：气流方向
