LT3745：凌力尔特公司推出16通道LED驱动器LT3745

产品特性：

• 可为每通道加电至75mA LED 电流
• 可驱动高达36V的串联LED
• 对开路/ 短路LED 和过热故障执行了全面的诊断和保护功能
• 每个通道都有单独的6位点校正电流调节和12位灰度等级PWM调光

应用范围：

• 适用于诸如大型LED广告牌等应用
• 适用于大屏幕LCD动态背光照明以及全彩色LED显示器

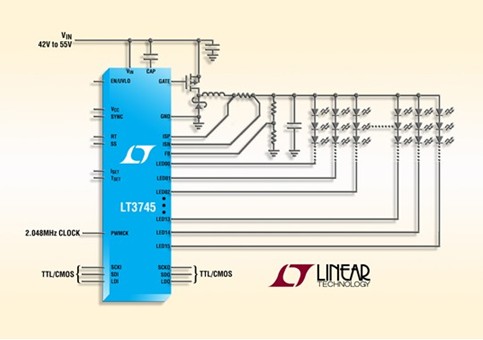

凌力尔特公司 (Linear Technology Corporation) 推出一个集成了55V 降压型控制器的16通道LED驱动器LT3745。该LED 驱动器为每通道加电至 75mA LED 电流，可驱动高达36V的串联LED，从而使该器件非常适用于诸如大型LED广告牌等应用。每个通道都有单独的 6 位点校正电流调节和12位灰度等级PWM调光。加上0.5μs 的最短LED接通时间，LT3745提供了非常宽的动态对比度。点校正及灰度等级均可通过 TTL/CMOS 逻辑电路中的一个串行接口获得。LT3745 的 60V 至55V输入电压范围非常适用于商用和工业设计中的宽输入电源范围，一般在12V至48V之间。最少的外部组件加上6mm x 6mm QFN封装可为多通道 LED 应用提供占板面积高度紧凑的解决方案。

LT3745 的内部降压型控制器产生一个略高于并联LED串的自适应总线电压，以提供超过90%的效率。16 个单独的线性电流吸收器稳压和调制每一个 LED 串，从而能以占板面积紧凑的解决方案提供丰富的功能。LT3745 对开路/ 短路LED 和过热故障执行了全面的诊断和保护功能，故障状态通过串行数据接口发送。30MHz 全缓冲、转换速率平衡、可级联的串行数据接口使LT3745非常适用于大屏幕LCD动态背光照明以及全彩色LED显示器。
