欧司朗光电半导体推纤薄红外Mini,Midled
产品特性:
- Mini Midled 最大的优势在于它的半角仅 17°
- 能够产生狭窄的光束,且电流为 100 mA 时辐射强度高达 60 mW/sr
- 适用于光栅以及安装在空间有限的装置中的近接传感器

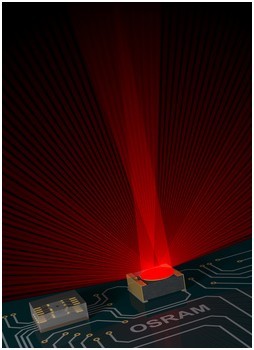

欧司朗光电半导体推出红外 Mini MidLED,高度仅 0.9 毫米,却能产生狭窄而又强烈的红外光束。工作电流为 100 毫安 (mA) 时,其辐射强度达 60 毫瓦/球面度 (mW/sr),远远超过其他同类装置。这款表面封装发射器十分纤薄,尤其适用于光栅以及安装在空间有限的装置中的近接传感器。
在众多传感器应用中,不仅发射器所产生的光功率非常重要,可用光是成分散状发射还是集中为一束狭窄的光束这一点也至关重要。具体表现为发射半角的大小。辐射强度(计量单位为瓦特/球面度)表明一个立体角内的光功率,从而定义了发射光束的强度。
新款 Mini Midled 最大的优势在于它的半角仅 17°,能够产生狭窄的光束,且电流为 100 mA 时辐射强度高达 60 mW/sr。这要归功于集成在装置中对光进行聚焦的金属化发射器。新款红外 LED 的外形尺寸虽然小至 2.3 x 1.95 x 0.9 mm,输出却极高。
Mini Midled 是继 1.6 mm 高的 Midled 之后,欧司朗光电半导体推出的第二款采用 MID(模塑互连器件)技术的表面封装装置。借助新型的封装技术,欧司朗成功地将新款红外发射器的总高度降到了 1 毫米以下,但又确保能以一般的方式加工处理新装置。
波长为 850 nm 的小巧而强大的红外二极管,如纤薄窄光束 Mini Midled,让空间有限却需要高辐射强度的应用受益匪浅。其典型应用包括光栅、智能手机和光学触摸屏。
无串光干扰
欧司朗光电半导体德国总部的市场经理 Bianka Schnabel 对这款新型迷你发射器寄予厚望,她表示:"纤薄 Mini Midled 占用的空间极小,却能提供很高的功率,因此特别适合用作智能手机及类似装置中近接传感器的发射器。此外,得益于精密的设计,它还能明显减少串光现象,因而不需要采取任何光屏蔽措施,让设计师设计起来更加轻松自如。"
近接传感器是发射器和检测器的结合体。发射器照亮附近的物体,检测器则接收从该物体上反射回来的光。近接传感器正常工作的前提是,发射器发出的光不会直接射入检测器(即不产生串光干扰)。而未配备金属化反射器的装置却经常发生串光现象。但是如果使用 Mini Midled,则完全不需要进行屏蔽,而且整体设计要简单得多。
由于非金属化表面为深色,因此 Mini Midled 可以隐秘地安装在智能手机盖背面。
技术数据:
尺寸 (2.3 x 1.95 x 0.9) mm
发射角 +- 17°
辐射强度 100 mA 时为 60 mW/sr
波长 850 nm
