解读Power,Integration针对LED照明三大应用领域LinkSwitch系列产品的特性和应用

LinkSwitch-II：

点击申请样品

LinkSwitch-II通过省去光耦器和次级控制电路，可以大大简化低功率CV/CC充电器的设计。该器件采用先进的控制技术，能够提供严格的输出电压和电流调节，补偿变压器和内部参数容差随输入电压的变化。

技术文档下载：

LinkSwitch-II系列LED驱动器数据手册

LinkSwitch-II系列LED驱动器应用指南

低成本、宽输入电压范围的5W充电器参考设计

通过省去光耦器和次级控制电路，可以大大简化低功率CV/CC充电器的设计。

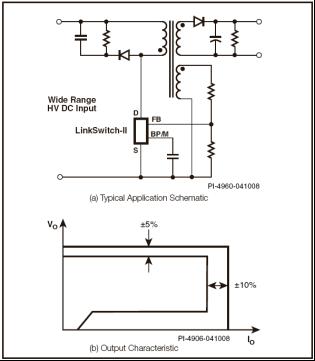

典型应用/性能 - 非简化的电路(a)及输出特性包络(b)。

说明

LinkSwitch-II通过省去光耦器和次级控制电路，可以大大简化低功率CV/CC充电器的设计。该器件采用了革新性的控制技术，能够提供极为严格的输出稳压和稳流，补偿变压器和内部参数容差以及输入电压变化。
该器件在一个单片IC上集成了一个700 V的功率MOSFET、新颖的开/关控制状态机、一个进行自偏置的高压开关电流源、频率抖动、每周期限流及迟滞热关断电路。

产品特色

大大简化了CV/CC转换器的设计

• 省去了光耦器和所有次级CV/CC控制电路
• 省去了所有控制环路补偿电路

LNK632DG

• 大大简化恒压转换器的设计
• 使用外部偏置电路时，可实现ClamplessTM（无箝位）设计

先进的性能特性

• 补偿变压器电感容差
• 补偿输入线电压变化
• 补偿电缆压降（LNK61X系列和LNK632）
• 补偿外围元件的温度漂移
• 专有的调节技术使得IC参数的容差非常严格
• 频率抖动技术极大地降低了EMI滤波成本
• 通过外部电阻的选择/调节实现更严格的输出容差

先进的保护/安全特性

• 自动重启动保护功能在输出短路及控制环路故障（元件开路和短路）状况下可将输出功率降低95%以上
• 迟滞热关断-自动恢复功能可降低电源的返修率
• 无论在PCB板上还是在封装上，都满足漏极引脚与其他所有引脚之间的HV爬电距离要求

EcoSmart® - 节能

• 轻松满足全球所有节能标准
• 在230 VAC时空载功耗<200 mW，使用可选外部偏置绕组时空载功耗低于30 mW
• 开/关控制可在极轻负载时提供恒定的效率-是达到CEC和能源之星2.0标准的理想选择
• 没有电流检测电阻 – 可提高效率

绿色封装

• 无卤素且符合RoHS要求的封装

应用

• 手机/无绳电话、PDA、MP3/便携式音频设备使用的充电器，以及适配器
• LED驱动器等



输出功率表（瓦）

产品1

85-265VAC

适配器2

敞开式3

LNK603PG/DG
LNK613PG/DG

2.5

3.3

LNK604PG/DG
LNK614PG/DG

3.5

4.1

LNK605PG/DG
LNK615PG/DG

4.5

5.1

LNK606PG/GG/DG
LNK616PG/GG/DG

5.5

6.1

LNK632DG

3.1

3.1

注释：
1.封装：D：SO-8C；G：SMD-8C；P：DIP-8C。
2.最小的连续输出功率是在典型的无风冷密闭适配器中、环境温度为+50°C、器件TJ <100°C的条件下测量得到的。
3.最大的实际持续输出功率是在开放式设计及有足够的散热、环境温度为50°C的条件下测量得到的。

第二页讲述LinkSwitch-PH系列LED驱动器产品的内容
第三页讲述LinkSwitch-PL系列LED驱动器产品的内容
第四页讲述LinkSwitch-TN系列LED驱动器产品的内容


1234下一页> 关键字：Power Integration LED LED照明 LinkSwitch  本文链接：http://www.cntronics.com/public/art/artinfo/id/80017714

LinkSwitch-PH：

点击申请样品

LinkSwitch-PH可简化要求具备无闪烁调光、高功率因数及高效率的离线式LED的设计。LinkSwitch-PH也采用先进的控制技术，能够提供有源功率因数校正、精确恒流输出和初级侧控制。

单级功率因数校正(PFC)、初级侧恒流输出及可控硅调光的LED驱动器IC

典型应用电路图

技术文档下载：

LinkSwitch-PH系列LED驱动器数据手册

LinkSwitch-PH系列LED驱动器应用指南

15W、PFC、适合T8灯管的隔离式LED驱动器

• 单级功率因数校正(PFC)及精确恒流(CC)输出
• 无闪烁的相位控制可控硅调光
• 省去光耦器和所有次级电流控制电路
• 省去所有控制环路补偿电路
• 简化初级侧PWM调光接口

精确稳定的性能

• 快速启动时间
• 补偿变压器电感容差
• 补偿输入电压变化
• 频率调制技术可极大缩减EMI滤波器的尺寸和成本

先进的保护及安全特性

• 通过自动重启动提供短路保护
• 开路故障检测模式
• 自动热关断或迟滞自动重启动
• 无论在PCB板上还是在封装上，都保证高压漏极引脚与其他所有参考引脚之间满足高压爬电要求

EcoSmart® - 高效节能技术

• 低待机功率远程ON/OFF控制功能（230 VAC输入时< 50 mW）
• 无需电流检测电阻 – 可提高效率

绿色封装

• 无卤素和符合RoHS要求的封装

下页内容讲述LinkSwitch-PL系列LED驱动器产品的内容
<上一页1234下一页> 关键字：Power Integration LED LED照明 LinkSwitch  本文链接：http://www.cntronics.com/public/art/artinfo/id/80017714?page=2
LinkSwitch-PL：

点击申请样品

LinkSwitch-PL可用于设计小尺寸、低成本、可调光、单级功率因数校正的恒流离线式LED驱动器。LinkSwitch-PL适合设计非隔离式系统，可在宽输入电压范围内工作，并提供高达16 W的输出功率。

单级功率因数校正(PFC)、恒流输出及可控硅调光的LED驱动器IC

LinkSwitch-PL系列LED驱动器数据手册

LinkSwitch-PL系列LED驱动器应用指南

5W带功率因数校正的非隔离LED驱动器

• 单级功率因数校正(PFC)及精确恒流(CC)输出
• 无闪烁的相位控制可控硅调光
• 使用小容量的非寄生大容量电容，元件数量极少
• 完全省去控制环路补偿

• 适合设计非隔离型反激式、降压式及抽头降压式拓扑结构
• 快速启动时间
• 频率调制技术可极大缩减EMI滤波器的尺寸和成本
• 以低耗散直接检测LED电流

• 集成的725 V MOSFET允许使用小尺寸的大容量电容并提高功率水平
• 提供短路/反馈开环的锁存关断及输出过压保护
• 过载时自动重启动保护
• 迟滞热关断保护
• 无论在PCB板上还是在封装上，都保证高压漏极引脚与其他所有引脚之间满足高压爬电要求

• 高功率因数可通过降低输入VA优化系统的每瓦流明数
• 控制算法可平衡输入线电压和负载的开关和导通损耗，以维持最佳效率
• 通过对异常低输出功率进行周期跳频调节，对提供的峰值输出电流进行箝位

• 无卤素和符合RoHS要求的封装

注释:

1. 封装：D：SO-8C, K: eSOP-12, V: eDIP-12。
2. 最大的实际持续输出功率是在敞开式设计及有足够的散热、环境温度为50ºC的条件下测量得到的。

下页内容讲述LinkSwitch-TN系列LED驱动器产品的内容
<上一页1234下一页> 关键字：Power Integration LED LED照明 LinkSwitch  本文链接：http://www.cntronics.com/public/art/artinfo/id/80017714?page=3

LinkSwitch-TN：

取代家用电器及工业应用中的线性变压器以及阻/容降压解决方案

典型降压式转换器应用
点击申请样品

说明：

• 成本最低，元件数目最少的降压转换器解决方案
• 严格的容差和微小的温度漂移特性
• 系统级的过载过热保护、输出短路以及开环故障保护
• 支持降压、降压-升压和反激式拓扑
• 优良的线电压调整率和负载调整率（采用典型配置）
• 高带宽提供快速的无过冲启动
• 电流限流操作方式抑制了线电压纹波
• 通用输入电压范围（85至265 VAC）
• 内置式电流限制和迟滞热关断保护
• 比无源解决方案更高效
• 具有比馈电容解决方案更高的功率因数
• 电源可以实现100%的SMD设计

应用：

• 用于替换线性/无源降压的非隔离降压式或降压-升压式转换器解决方案
• 主要家电和小型家电
• 工业控制
• 电表
• 恒流LED照明设备
• 定时器
