第一讲,LED主要参数与特性

LED是利用化合物材料制成pn结的光电器件。它具备pn结结型器件的电学特性：I-V特性、C-V特性和光学特性：光谱响应特性、发光光强指向特性、时间特性以及热学特性。本文将为你详细介绍。

1、LED电学特性

1.1 I-V特性

表征LED芯片pn结制备性能主要参数。LED的I-V特性具有非线性、整流性质：单向导电性，即外加正偏压表现低接触电阻，反之为高接触电阻。

如上图：

（1） 正向死区：（图oa 或oa′段）a点对于V0 为开启电压，当V＜Va，外加电场尚克服不少因载流子扩散而形成势垒电场，此时R很大；开启电压对于不同LED其值不同，GaAs 为1V，红色GaAsP 为1.2V，GaP 为1.8V，GaN 为2.5V。

（2）正向工作区：电流IF 与外加电压呈指数关系

为反向饱和电流。V＞0 时，V＞VF 的正向工作区IF 随VF 指数上升，
IF = IS e qVF/KT

（3）反向死区 ：V＜0 时pn 结加反偏压V= - VR 时，反向漏电流IR（V= -5V）时，GaP 为0V，GaN 为10uA。

（4）反向击穿区V＜- VR ，VR 称为反向击穿电压；VR 电压对应IR 为反向漏电流。当反向偏压一直增加使V＜- VR 时，则出现IR 突然增加而出现击穿现象。由于所用化合物材料种类不同，各种LED 的反向击穿电压VR 也不同。

1.2 C-V特性

鉴于LED 的芯片有9×9mil (250×250um)，10×10mil，11×11mil (280×280um)，12×12mil (300×300um)，故pn 结面积大小不一，使其结电容（零偏压）C≈n+pf左右。C-V 特性呈二次函数关系（如图2）。由1MHZ 交流信号用C-V 特性测试仪测得。

1.3 最大允许功耗PFm

当流过LED的电流为IF、管压降为UF 则功率消耗为P=UF×IF. LED工作时，外加偏压、偏流一定促使载流子复合发出光，还有一部分变为热，使结温升高。若结温为Tj、外部环境温度为Ta，则当Tj＞Ta 时，内部热量借助管座向外传热，散逸热量（功率），可表示为P = KT（Tj – Ta）。

1.4 响应时间

响应时间表征某一显示器跟踪外部信息变化的快慢。现有几种显示LCD（液晶显示）约10-3~10-5S，CRT、PDP、LED 都达到10-6~10-7S（us 级）。

1.响应时间从使用角度来看，就是LED点亮与熄灭所延迟的时间，即图3中tr 、tf 。图中t0 值很小，可忽略。
② 响应时间主要取决于载流子寿命、器件的结电容及电路阻抗。LED 的点亮时间——上升时间tr 是指接通电源使发光亮度达到正常的10%开始，一直到发光亮度达到正常值的90%所经历的时间。LED 熄灭时间——下降时间tf 是指正常发光减弱至原来的10%所经历的时间。

去LED照明电源社区看看
123下一页> 关键字：  本文链接：http://www.cntronics.com/public/art/artinfo/id/80002677

不同材料制得的LED 响应时间各不相同；如GaAs、GaAsP、GaAlAs 其响应时间＜10-9S，GaP 为10-7 S。因此它们可用在10~100MHZ 高频系统。
2 LED光学特性

发光二极管有红外（非可见）与可见光两个系列，前者可用辐射度，后者可用光度学来量度其光学特性。

2.1 发光法向光强及其角分布Iθ

2.1.1 发光强度（法向光强）是表征发光器件发光强弱的重要性能。LED 大量应用要求是圆柱、圆球封装，由于凸透镜的作用，故都具有很强指向性：位于法向方向光强最大，其与水平面交角为90°。当偏离正法向不同θ角度，光强也随之变化。发光强度随着不同封装形状而强度依赖角方向。

2.1.2 发光强度的角分布Iθ是描述LED发光在空间各个方向上光强分布。它主要取决于封装的工艺（包括支架、模粒头、环氧树脂中添加散射剂与否）

⑴ 为获得高指向性的角分布（如图4）

① LED 管芯位置离模粒头远些；
② 使用圆锥状（子弹头）的模粒头；
③ 封装的环氧树脂中勿加散射剂。

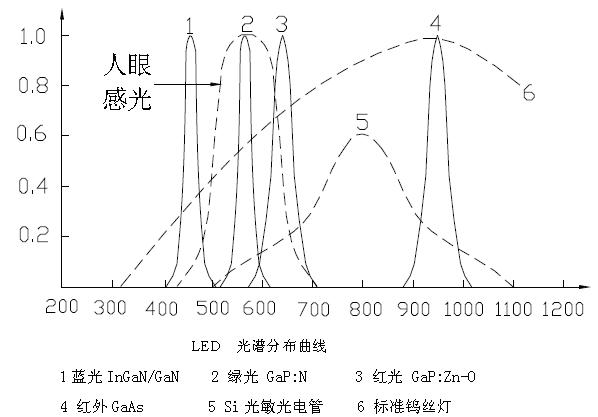

由图可见，无论什么材料制成的LED，都有一个相对光强度最强处（光输出最大），与之相对应有一个波长，此波长叫峰值波长，用λp表示。只有单色光才有λp波长。

⑵ 谱线宽度：在LED 谱线的峰值两侧±△λ处，存在两个光强等于峰值（最大光强度）一半的点，此两点分别对应λp-△λ，λp+△λ之间宽度叫谱线宽度，也称半功率宽度或半高宽度。半高宽度反映谱线宽窄，即LED 单色性的参数，LED 半宽小于40 nm。

⑶ 主波长：有的LED 发光不单是单一色，即不仅有一个峰值波长；甚至有多个峰值，并非单色光。为此描述LED 色度特性而引入主波长。主波长就是人眼所能观察到的，由LED 发出主要单色光的波长。单色性越好，则λp也就是主波长。如GaP 材料可发出多个峰值波长，而主波长只有一个，它会随着LED 长期工作，结温升高而主波长偏向长波。

2.3 光通量

光通量F是表征LED 总光输出的辐射能量，它标志器件的性能优劣。F为LED 向各个方向发光的能量之和，它与工作电流直接有关。随着电流增加，LED 光通量随之增大。可见光LED 的光通量单位为流明（lm）。

LED向外辐射的功率——光通量与芯片材料、封装工艺水平及外加恒流源大小有关。目前单色LED 的光通量最大约1 lm，白光LED 的F≈1.5~1.8 lm（小芯片），对于1mm×1mm的功率级芯片制成白光LED，其F=18 lm。

2.4 发光效率和视觉灵敏度

① LED效率有内部效率（pn结附近由电能转化成光能的效率）与外部效率（辐射到外部的效率）。前者只是用来分析和评价芯片优劣的特性。LED光电最重要的特性是用辐射出光能量（发光量）与输入电能之比，即发光效率。

② 视觉灵敏度是使用照明与光度学中一些参量。人的视觉灵敏度在λ = 555nm 处有一个最大值680 lm/w，若视觉灵敏度记为Kλ，则发光能量P 与可见光通量F 之间关系为P=∫Pλdλ ； F=∫KλPλdλ

③ 发光效率——量子效率η=发射的光子数/pn 结载流子数=（e/hcI）∫λPλdλ。若输入能量为W=UI，则发光能量效率ηP=P/W 若光子能量hc=ev，则η≈ηP，则总光通F=（F/P）P=KηPW 式中K= F/P。

④ 流明效率：LED 的光通量F/外加耗电功率W=KηP
它是评价具有外封装LED 特性，LED 的流明效率高指在同样外加电流下辐射可见光的能量较大，故也叫可见光发光效率。

以下列出几种常见LED 流明效率（可见光发光效率）：


品质优良的LED 要求向外辐射的光能量大，向外发出的光尽可能多，即外部效率要高。事实上，LED 向外发光仅是内部发光的一部分，总的发光效率应为η=ηiηcηe，式中ηi 向为p、n 结区少子注入效率，ηc 为在势垒区少子与多子复合效率，ηe 为外部出光（光取出效率）效率。

由于LED 材料折射率很高ηi≈3.6。当芯片发出光在晶体材料与空气界面时（无环氧封装）若垂直入射，被空气反射，反射率为（n1-1）2/（n1+1）2=0.32，反射出的占32%，鉴于晶体本身对光有相当一部分的吸收，于是大大降低了外部出光效率。为了进一步提高外部出光效率ηe 可采取以下措施：

① 用折射率较高的透明材料（环氧树脂n=1.55 并不理想）覆盖在芯片表面；

② 把芯片晶体表面加工成半球形；

③ 用Eg大的化合物半导体作衬底以减少晶体内光吸收。有人曾经用n=2.4~2.6的低熔点玻璃[成分As-S(Se)-Br(I)]且热塑性大的作封帽，可使红外GaAs、GaAsP、GaAlAs 的LED 效率提高4~6倍。

2.5 发光亮度

亮度是LED 发光性能又一重要参数，具有很强方向性。其正法线方向的亮度BO=IO/A，指定某方向上发光体表面亮度等于发光体表面上单位投射面积在单位立体角内所辐射的光通量，单位为cd/m2 或Nit。



若光源表面是理想漫反射面，亮度BO 与方向无关为常数。晴朗的蓝天和荧光灯的表面亮度约为7000Nit（尼特），从地面看太阳表面亮度约为14×108Nit。

LED 亮度与外加电流密度有关，一般的LED，JO（电流密度）增加BO 也近似增大。另外，亮度还与环境温度有关，环境温度升高，ηc（复合效率）下降，BO减小。当环境温度不变，电流增大足以引起pn结结温升高，温升后，亮度呈饱和状态。

2.6 寿命

老化：LED 发光亮度随着长时间工作而出现光强或光亮度衰减现象。器件老化程度与外加恒流源的大小有关，可描述为Bt=BO e-t/τ，Bt 为t 时间后的亮度，BO 为初始亮度。

通常把亮度降到Bt=1/2BO 所经历的时间t 称为二极管的寿命。测定t 要花很长的时间，通常以推算求得寿命。

测量方法：给LED 通以一定恒流源，点燃103 ~104小时后， 先后测得BO ，Bt=1000~10000，代入Bt=BO e-t/τ求出τ；再把Bt=1/2BO代入，可求出寿命t。

长期以来总认为LED 寿命为106小时，这是指单个LED 在IF=20mA 下。随着功率型LED开发应用，国外学者认为以LED的光衰减百分比数值作为寿命的依据。

如LED 的光衰减为原来35%，寿命＞6000h。

3 热学特性

LED的光学参数与pn 结结温有很大的关系。一般工作在小电流IF＜10mA，或者10~20 mA 长时间连续点亮LED 温升不明显。

若环境温度较高，LED 的主波长或λp 就会向长波长漂移，BO 也会下降，尤其是点阵、大显示屏的温升对LED 的可靠性、稳定性影响应专门设计散射通风装置。

LED的主波长随温度关系可表示为：

由式可知，每当结温升高10℃，则波长向长波漂移1nm，且发光的均匀性、一致性变差。这对于作为照明用的灯具光源要求小型化、密集排列以提高单位面积上的光强、光亮度的设计尤其应注意用散热好的灯具外壳或专门通用设备、确保LED 长期工作。
