LED驱动电路设计

中心议题：

• LED驱动电路设计

解决方案：

• LED驱动设计的新要求
• 基于NCP5005的电感式LED驱动电路
• 驱动电路方案

在状态指示以及信息显示屏上LED已经被广泛使用，我们已经可以选用蓝光以及广泛应用于便携式设备的白光产品。例如，白光LED被认为是彩色显示设备的理想背光照明，但在为这些新型LED设计电源时，我们必须注意其本身的特性。本文对手机白光LED驱动电路分析和解决。

推动移动电话显示由单色转换为彩色的一个主要趋势是拍摄功能的集成。最初这些成像器件的分辨率相当有限，同时图像质量也不佳。但随着技术的发展，分辨率由30万像素的VGA等级进展到100至200万级像素，并快速朝向300万像素以上的分辨率级迈进。在成像器件、处理器与软件不断得到改进后，消费者现在希望得到更多的数码相机功能，例如低照明情况下需要的闪光灯，甚至是自动对焦等。在这样的分辨率下，良好的画质输出以及图片与视频分享变得更加实用，这些更高密度的CMOS成像器件需要从目标获得更多的反射光，因此进一步推动了集成闪光功能的需求。

LED驱动设计的新要求

LED在具体的使时，要注意驱动电路的选用。LED 驱动电路除了要满足安全要求外，另外的基本功能应有两个方面：一是尽可能保持恒流特性，尤其在电源电压发生±15%的变动时，仍应能保持输出电流在±10%的范围内变动。 二是驱动电路应保持较低的自身功耗，这样才能使LED 的系统效率保持在较高水平。根据能量来源的不同，LED驱动电路总体上可分为两类，一是AC/ DC转换，能量来自交流市电，二是DC/ DC转换，能量来自干电池、可充电电池、蓄电池等。根据LED驱动原理的不同，又可以分为线性驱动电路和开关驱动电路。

要将传统的氙气闪光灯放置到尺寸相当紧凑的手机内对设计工程师来说极具挑战性，因为除了粗大的闪光用高压电容外，还必须加上灯泡以及相关的变压器与电子线路，而传统的闪光灯也不适用于视频拍摄的用途。庆幸的是，LED制造商已经着手通过采用如氮化铟镓（InGaN）等新材料来提升功率LED的光输出。

基于NCP5005的电感式LED驱动电路

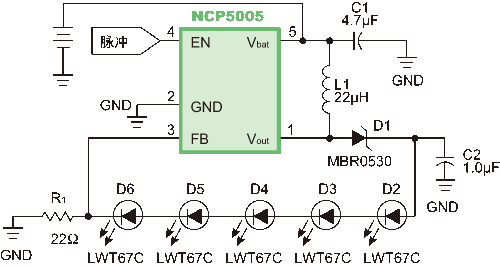

图1：基于NCP5005的电感式LED驱动电路。

另一方面，半导体制造技术的创新以及封装方式的改进也提高了能够产生的流明数以及光电转换效率。要产生最高的光输出，这些功率LED可能需要 400mA或更高，且脉冲宽度在50到200ms的电流输出能力。但是对视频应用来说，则需要较小的电流，但时间却不仅限于单一脉冲。除了尺寸的限制以及人体工学的考虑外，这些相机模块通常会集成在屏幕的后方或上方，以便使用者可以利用LCD作为抓取图像的取景器，这在折叠式手机上特别常见。成像器件与镜头机构可能还必须能够旋转，以便手机可以在视频会议模式下作为面对面沟通的工具，这在3G网络的电话设计上预计将更加普遍，因为有足够的带宽可以运用在视频会议上。

在讨论这些趋势时我们可以明显地看出，屏幕显示的质量与分辨率变得越来越高，同时尺寸也越来越大，特别是具备丰富多媒体功能的手机，预计未来将有越来越多的内容，如流视频或广播视频、互联网浏览与电子邮件、拍照与相片查看，以及游戏和信息获取服务等。因此，当手机在没有通话时屏幕使用将更为频繁，但是如果手机的电池续航能力不够，这些功能都将受到限制。因此，高效率的系统电源管理，包括屏幕与按键的背光电源管理就变得相当重要，而诸如相机闪光灯等以往只有在高端手机中才能看到的功能也将逐渐成为标准配置。

这些也将对白光LED背光驱动电路的设计带来挑战：更大的屏幕代表了有更多的区域需要背光，因此必须提升驱动器件的整体效率；由于空间有限，所以必须在单一封装中集成更多的功能；由于考虑的不仅是大小，厚度也必须缩减，特别是滑盖与折叠式造型的产品。

驱动电路方案

手机中白光LED驱动电路经常使用两种架构：LED以串联方式连接的电感升压转换电路；每颗LED都通过稳定的电流源驱动的电荷泵驱动器。电感解决方案可以带来最佳的整体效率，而电荷泵方式由于使用小型陶瓷电容作为能量转换器件，因此体积最小。图1和图2分别给出了两种驱动架构的典型应用电路。当前，功率LED的效率不断地得到提高，降低了背光LED的功耗，因此可以用更少的 LED提供更高的光输出。这意味着两、三年前需要4颗LED提供背光的1.5寸屏幕，现在只需两颗功耗只有一半的LED就能够得到相同的性能。
