电动车的三种非接触式充电方式解析
中心议题:
- 非接触充电装置的类型
- 非接触充电装置基本工作原理
- 非接触充电装置充电效率、安全性、便利性
- 采用电磁感应方式、磁共振方式、微波方式3种方式
- 非接触充电装置在日产与昭和飞行机公司的应用
电动车的充电装置相当于汽车燃料的加注站，可以通过反复充电提供车辆持续运行的能源。当国内开始大张旗鼓地建设有线充电桩和充电站时，国外涌现出了三种非接触式电动车充电装置，并不同程度地进入了商业化运营。非接触充电装置有哪些类型？基本工作原理是什么？它的充电效率、安全性、便利性如何？这些，都是人们所关注的。
非接触充电装置的类型

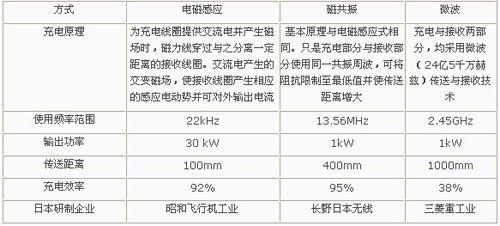

非接触充电装置有电磁感应、磁共振、微波三种方式。
非接触充电装置的优势
与电动车相比，传统燃料汽车不仅在使用便利性、整备质量、续驶能力、制造和使用成本等方面存在着诸多优势，而且补充燃料时也无需消耗更多的时间。
电动车不仅充电时间长，并且更换电池或利用充电桩等通过电缆充电等模式，的确存在操作上的不便。并且雨天作业的安全性问题，更是令人担忧。
非接触充电装置不需要用电缆将车辆与供电系统连接，便可以直接对其进行快速充电。加之非接触快速充电能够布置在停车场、住宅、路边等多种场所，又可以为各种类型的电动（包括外充电式混合动力）汽车提供充电服务，使电动车随时随地充电变为可能。对于公交车，可以将充电设施布置在终点站、枢纽站、换乘站等地点，利用短暂的停车时间便可以完成快速充电。
非接触充电装置的工作原理
一、电磁感应方式
电磁感应通过送电线圈和接收线圈之间传输电力，是最接近实用化的一种充电方式。当送电线圈中有交变电流通过时，发送（初级）、接收（次级）两线圈之间产生交替变化的磁束，由此在次级线圈产生随磁束变化的感应电动势，通过接收线圈端子对外输出交变电流。
123下一页> 关键字：非接触式充电 充电站 有线充电桩 电磁感应 本文链接：http://www.cntronics.com/public/art/artinfo/id/80011824 a）电力传送基本原理
b）实际布线方式
电磁感应方式的基本工作原理
目前存在的问题是：送电距离比较短（约100mm左右），并且送电与接受两部分出现较大偏差时，则电力传输效率就会明显下降；功率大小与线圈尺寸直接相关，需要大功率传送电力时，须在基础设施建设和电力设备方面加大投入。
二、磁共振方式
磁共振传送方式由美国麻省理工学院（MIT）于2007年研制成功，公诸于世以来，一直备受世界各国的普遍关注。
它主要由电源、电力输出、电力接收、整流器等主要部分组成，基本原理与电磁感应方式基本相同。电源传送部分有电流通过时，所产生的交变磁束使接收部分产生电势，为电池充电时输出电流。
不同之处在于，磁共振方式加装了一个高频驱动电源，采用兼备线圈和电容器的LC共振电路，而并非由简单线圈构成送电和接收两个单元。
磁共振方式的基本工作原理
共振频率的数值，会随送电与接收单元之间距离的变化而改变。当传送距离发生改变时，传输效率也会像电磁感应一样迅速降低。为此，可通过控制电路调整共振频率，使两个单元的电路发生共振亦即“共鸣”。所以，也称这种磁共振状态为“磁共鸣”。
在控制回路的作用下改变传送与接收的频率，可将电力传送距离增大至数米左右，同时将两单元电路的电阻降至最小以提高传送效率。
当然，传输效率还与发送与接收电单元的直径相关，传送面积越大，传输效率也越高。目前的传输距离可达400mm左右，传输效率可达95%。
<上一页123下一页> 关键字：非接触式充电 充电站 有线充电桩 电磁感应 本文链接：http://www.cntronics.com/public/art/artinfo/id/80011824?page=2
三、微波方式
使用2.45GHz的电波发生装置传送电力，发送装置与微波炉使用的“磁控管”基本相同。传送的微波也是交流电波，可用天线在不同方向接收，用整流电路转换成直流电为汽车电池充电，并且可以实现一点对多点的远距离传送。
微波方式可以同时一点对多点的远距离传送
为防止充电时微波外漏，充电部部分装有金属屏蔽装置。使用中，送电与接收之间的有效屏蔽可防止微波外漏。
目前存在的主要的问题是，磁控管产生微波时的效率过低，造成许多电力变为热能被白白消耗。
非接触充电装置在日本的应用
2009年7月，日产与昭和飞行机公司公开了电磁感应式非接触充电系统，其传输距离为100mm左右，传输效率可达90%。
但是，当停车位置出现偏差而导致发送与接收盘之间出现较大误差时，则会严重影响电力传送效率。目前，正在致力于停车的横、纵向偏差在200～300mm范围，同样确保其具有90%以上传输效率的研究。
此外，上述两家公司对传送、接收之间进入动物以及金属碎片等造成的不良影响也进行了研究。因为，这类异物会在二者之间产生涡流，从而导致发热并影响传送效率。
长野日本无线公司，于2009年8月宣布开发出了基于磁共振的充电系统。与电磁感应方式相比，磁共振方式具有传送距离长、停车误差要求低等优点。可以在 600mm的传输距离内确保90%的传送效率。但目前的传送功率还比较小（约1kW左右），拟定从叉车等使用范围进入市场，伴随着技术成熟程度和传送功率的提高，有望很快进入电动车电充电领域。
三菱重工业开发的微波式非接触充电系统，将一组共48个硅整流二极管作为接收天线，每个硅整流二极管可产生20V的电压和一定的直流电，能够将电压提升至充电所需的指标并可实现1kW的功率输出。其优点是成本低，整套费用约合人民币2万元左右。缺点是传输效率低，目前的传送效率只有38%。对此，三菱重工认为：“虽不适于快速充电，但作为夜间谷区充电，电费只有传统燃料费的10%～20%。如果将发热过大的磁控管用于生活用水加热，则综合效率可到70%。此外，在安全方面也有防止微波泄露装置，使用中不会给车辆上的电子设备和周边人员身上的起搏器造成影响。
总结：
本文通过对非接触充电装置类型、基本工作原理、它的充电效率、安全性、便利性等的方面的讨论，总结出电动车的三种非接触式充电方式。非接触充电方式一经问世，便得到了世界各国的普遍关注，同样也值得国内同行学习与借鉴。与充电站、充电桩的建设投资相比成本较低，并且免去了接线所需的操作和等待的时间，具有布置灵活、使用便利、安全可靠等绝对优势。<上一页123 关键字：非接触式充电 充电站 有线充电桩 电磁感应 本文链接：http://www.cntronics.com/public/art/artinfo/id/80011824?page=3
