高达4.2,GHz出色动态的RF,DAC

品慧电子讯ADI推出全新的 RF DAC 支持多达158个CATV 载波，并集成可选的2x插值滤波器，以两倍的速率高效提升 DAC 的更新率，减少输出滤波的复杂性。AD9129的Mix-Mode超奈奎斯特频率操作可在第2和第3奈奎斯特区重构频谱纯净的RF载波，消除混频阶段，同时依然保持高达4.2 GHz 的范围。
Analog Devices, Inc.，全球领先的高性能信号处理技术解决方案供应商及数据转换器市场份额领先者，最近发布了两款 RF（射频）DAC AD9129和 AD9119，可通过单个 DAC 端口合成整个下游（发射）电缆频谱。单通道14位AD9129和11位AD9119 RF DAC 支持高达2.8 GSPS的数据速率，允许有线电视运营商减少CATV (CMTS) 基础设施设备的总系统功耗和元器件数目，从而简化系统设计并降低总物料成本。

图题：ADI推出两款DOCIS 3.0兼容型RF DAC

ADI 公司高速 DAC 部门的营销经理 Carlton Lane 表示：“AD9129 RF DAC 利用 ADI 的四开关专利架构，合成完整的直流至1.4 GHz 基带输出频谱，这将大幅简化并改进下游 DOCSIS 3.0兼容型发射器设计。这款 DAC 全新的性能水平和功能可让电缆基础设施设备制造商部署尺寸更小、仅三分之一功耗的完整下游信号链，并且使用的信号链元器件数目更少。这些都是当今 CMTS 服务环境下重要的设计考虑因素。”

AD9129 RF DAC 具有业界领先的直接 RF 频率合成性能，整个输出频谱的输出损耗最小。该器件还支持双沿时钟操作，配置为混合模式或2x插值模式时，能有效提升转换器更新速率至5.6 GSPS。它的高动态范围和宽带宽特性可产生高达4.2 GHz 的多载波。该器件在全速2.8 GSPS DAC 更新速率下的功耗仅为1.1 W。

AD9129集成双端口、源同步 LVDS（低压差分信号）接口，简化了与主机 FPGA 或 ASIC 的数据接口。片内 DLL（延迟锁定环）优化不同时钟域之间的时序，同时 SPI（串行外设接口）用于配置 AD9129并监控回读寄存器的状态。

AD9129/19单通道DAC的特性和优势：

DAC 更新速率高达5.6 GSPS
直接RF频率合成（2.8 GSPS数据速率）
直流至1.4 GHz（基带模式）
直流至1.0 GHz（2X插值模式）
1.4至4.2 GHz（混合模式）
1至158个DOCSIS 3.0载波：8 QAM载波ACLR = > 69 dBc
可旁通的2x插值滤波器
单/多载波IF或RF频率合成
低功耗：1.1 W（2.8 GSPS）；1.3 W（5.6 GSPS）



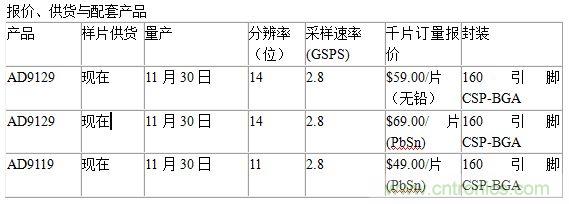

ADI 的其他 AD9129 RF DAC 补充器件包括 ADF4351宽带 PLL（锁相环），用作 DAC 时钟，以及 ADCLK925低抖动时钟缓冲器。
