实现兆瓦级太阳能与风力发电变流器小型化和高效化

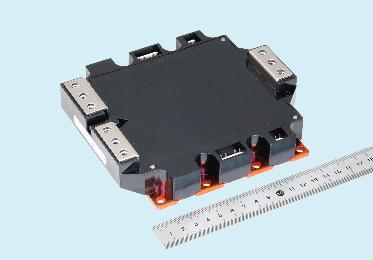

搭载第6代IGBT芯片的“MPD系列IGBT模块”,开始发售
MPD系列IGBT模块的产品特性：
- 搭载第6代IGBT芯片，有助电力转换设备小型化和高效化
- 确保与现有机型互相兼容，可更换
- 兆瓦级太阳能发电系统和风力发电系统的功率调节器等电力转换设备
为实现低碳社会，有效利用可再生能源的太阳能发电和风力发电等兆瓦级大规模发电系统的建设正在不断增加，对功率调节器等电力转换设备的小型化和高效化要求也日益提高。如果你想要实现发电系统进一步小型化、高效化，一定要了解搭载第6代IGBT芯片的“MPD系列IGBT模块”。
三菱电机株式会社定于5月31日开始发售MPD系列※1IGBT模块的3种新产品，这些产品搭载了第6代IGBT※2 芯片，用于兆瓦级太阳能发电系统和风力发电系统的功率调节器等电力转换设备。
本产品在2012年的PCIM Europe展 (5月8～10日在德国纽伦堡举行)上展出。
※1 Mega Power Dual：大容量双元件功率模块
※2 Insulated Gate Bipolar Transistor：绝缘栅双极晶体管
MPD系列IGBT模块新产品的特点
1．搭载第6代IGBT芯片，有助电力转换设备小型化和高效化
- 采用第6代CSTBT※3，集电极与发射极之间的饱和电压比以前第5代※4降低约15%
- 栅电容比以前※4降低约30～50％
- 最高结温为175℃，比以前※4提高25℃,有助电力转换设备小型化
※4 第5世代IGBT模块「CM900DUC-24NF」「CM1400DUC-24NF」「CM1000DUC-34NF」
2．确保与现有机型互相兼容，可更换
- 在外形、端子排列等方面，确保与之前第5代※4互相兼容
- 绝缘耐压为4000V，比以前※4提高14％～60％
MPD系列IGBT模块的环保考虑
符合欧盟成员国限制6种特定有害物质的RoHS※5指令。
※5 Restriction of the use of certain Hazardous Substances in electrical and electronic equipment
MPD系列IGBT模块的发售概要
MPD系列IGBT模块的销售目标
为实现低碳社会，有效利用可再生能源的太阳能发电和风力发电等兆瓦级大规模发电系统的建设正在不断增加，这同时也对功率调节器等电力转换设备的小型化和高效化提出更高要求。
2002年，作为处理兆瓦级电力的IGBT模块，本公司推出了以耐压1200V、额定电流容量900A产品为首的3种MPD系列机型。本次，为满足发电系统进一步小型化、高效化的需求，本公司推出搭载第6代IGBT芯片的3种MPD系列新机型。
此外，该新产品不仅有助发电系统小型化和高效化，对工业机器的大容量变压器和不间断电源设备(UPS)等的小型化和高效化也有帮助。
MPD系列IGBT模块的主要规格
商标 ：CSTBTTM是三菱电机株式会社的注册商标。
制作工厂：三菱电机株式会社 功率器件制作所
〒819-0192 福冈县福冈市西区今宿东一丁目1番1号
