STGIPN3H60/A：ST推出小尺寸低干扰SLLIMM微型电机驱动模块
产品特性：
- 采用26引脚的29.15 x 12.45mm封装
- 低电磁干扰，高产品运行可靠性
- 引脚经过优化，简化电路板设计
- 智能关断功能
应用范围：
- 洗碗机、冰箱、空调和风扇等电器设备
横跨多重电子应用领域的全球领先的半导体供应商意法半导体，扩大SLLIMM(低损耗智能微型模压模块)产品系列，推出两款新的能够提高家电能效等级的微型电机驱动模块——STGIPN3H60和STGIPN3H60A。
节能标志和能效等级标识，如ENERGY STAR® 标志和电器商品的能效等级标识，在某些国家和地区是强制性行业标准，帮助消费者在每个价位区间识别高能效产品。智能电机控制器是降低能耗的关键，同时还能实现更多的产品价值，例如，让洗碗机、冰箱、空调和风扇等电器设备增加新功能，降低运行噪声。
意法半导体的新的SLLIMM微型系列产品拓展了SLIMM智能功率模块的产品阵容，可以直接连接中央微控制器和设备电机。传统电机驱动器通常需要30多个分立器件，而意法半导体的解决方案可以简化设计，大幅减少元器件数量，同时能够节省电路板空间，提高产品运行可靠性，降低电磁干扰 (EMI)。此外，这个模块还适用于空间有限的内置电机的小型设备。
详细技术信息

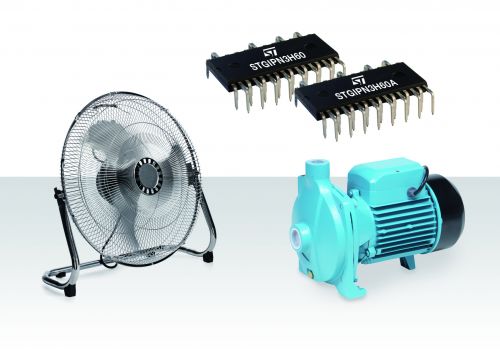

两款上市新品：STGIPN3H60和STGIPN3H60A。这两款产品采用26引脚的29.15 x 12.45mm封装，是目前意法半导体电机驱动模块中最小的产品。每个模块都有一个完整的三相半桥，包括高压栅驱动器和IGBT功率开关，以及续流二极管和自举二极管。在驱动模块启动过程中，自举二极管给电机端高压电路供电。驱动模块集成自举二极管可节省更多的外围元器件，自举二极管的集成采用了意法半导体独有的专利技术。
STGIPN3H60A具有基本的电机驱动功能，适用于价格敏感的电器设备；而STGIPN3H60具有更多的功能，包括一个非限定用途的通用运算放大器，工程师可以将其用于一个闭路矢量控制（FOC）系统，把传感器检测到的电机电流反馈给微控制器。此外，该产品还有一个电压比较器，用于过热和过流关断保护功能。STGIPN3H60还有提供智能关断功能，能够产生一个简单的失效指示信号或发生紧急情况时在200ns内安全关断驱动器。
STGIPN3H60/A主要特性：
- 600V/3A IGBT额定输出
- 低电磁干扰
- 固定死区时间联锁功能
- 欠压锁保护
- 关断功能
- 引脚经过优化，简化电路板设计
- 高低压引脚之间爬电路距离1.57mm，符合国际高压设备安全标准
STGIPN3H60A和STGIPN3H60采用26引脚NDIP封装，现已投入量产。
