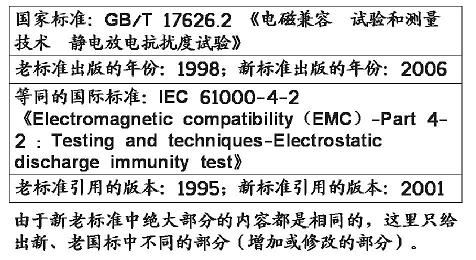

1 静电放电抗扰度试验
1.1不接地设备的试验方法
1

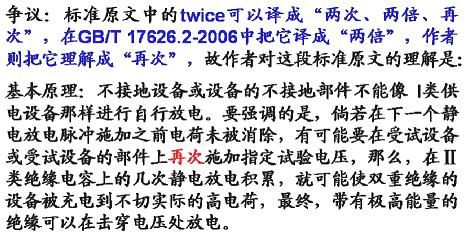

关于不接地设备的试验配置，新版标准与旧版标准的配置是相同的。关键是在单次放电时（无论是空气的，还是接触的），试品上的电荷应当在每次施加静电放电脉冲之前先行释放（释放掉在需要施加静电放电的金属点或金属部位上的电荷）。

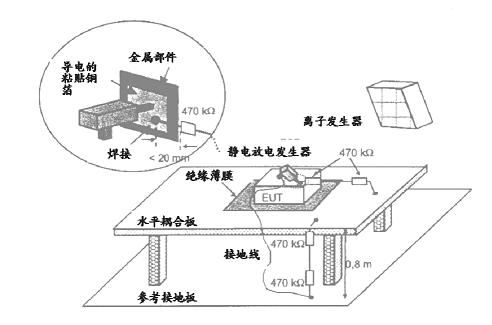

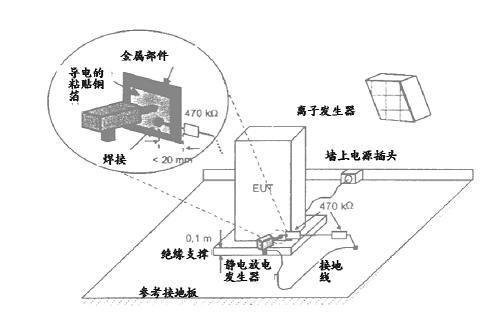

可以采用的方法之一是，使用类似于水平耦合板和垂直耦合板上释放电荷的方法，即通过带有470K泻放电阻的电缆进行放电的方法。若功能允许，在静电放电试验时可以保留带泻放电阻的电缆安装。在放电电缆中，一个电阻要尽可能地靠近EUT上的试验点，最好小于20mm；另一个电阻接在电缆线的末端附近，与水平耦合板（对台式设备）或参考接地板（对地面设备）相连。详见以下两图。

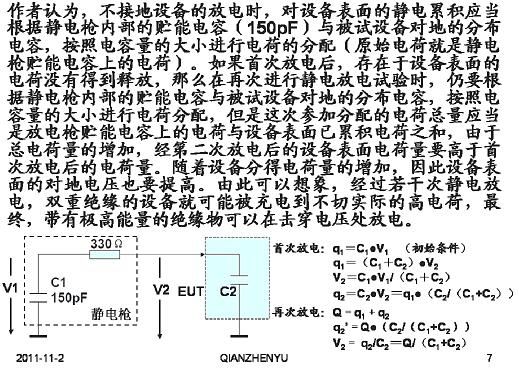

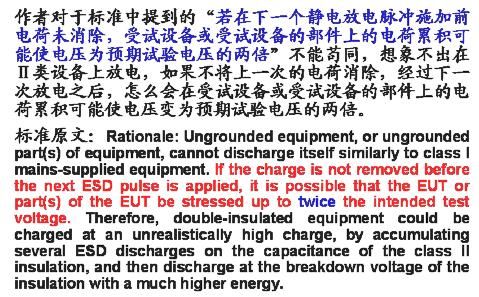

对于因为带泻放电阻的电缆的存在，有可能会影响某些设备试验结果的话，则在试验期间可先卸掉电缆，再做试验。试验结束后，把电缆再装上去，以便在两次连续放电之间，让电荷有足够衰减。

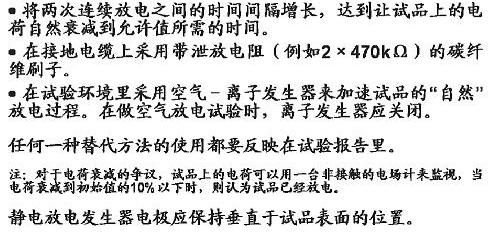

作为替代，可采用下述方案：

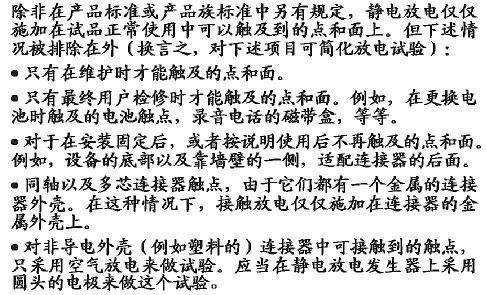

对试品的直接放电

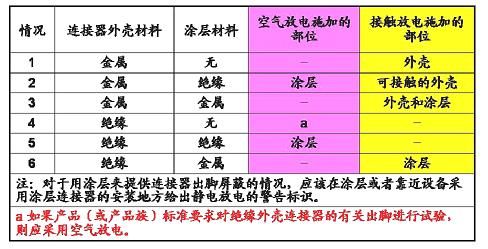

通常要考虑六种情况（根据连接器的外壳材料是金属的，还是非金属的，外壳表面有没有涂层，来决定采用空气放电还是接触放电，以及放电部位）：

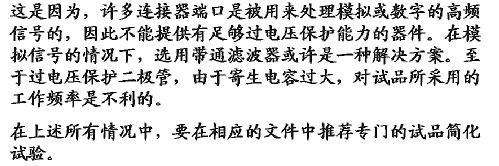

对于那些对静电放电敏感的连接器的触点或其他可触及部分，例如测量、接收或其他通信功能的射频出入端，由于功能的原因，应采用静电放电的警告标识。
对水平耦合板的放电
对水平耦合板的放电，要在水平方向来对水平耦合板的边进行。

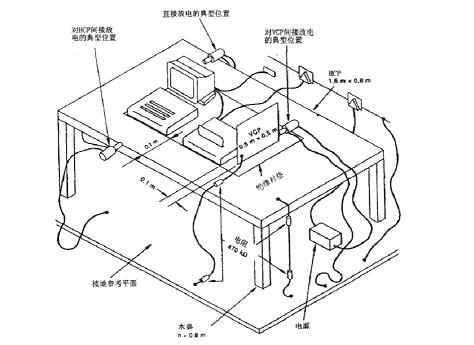

在朝对EUT每一个单元（若适用）的中心点，且与EUT前端相距0,1m处的水平耦合板前缘处，以最敏感的极性，至少做10次单次放电。放电时，放电电极的长轴要处在水平耦合板的平面里，且垂直于它的前缘，放电电极要与水平耦合板的边缘相接触。详见下图所示：
另外，要考虑对EUT所有暴露面做这个试验。
