延长LED寿命的高可靠性LED保护器：Littelfuse PLED
中心议题：
单个 LED 出现故障往往会使整个灯串无法正常工作，导致高昂的维护成本。PLED的出现正是为解决这一问题： PLED 新型LED保护器在单个 LED 发生开路故障时，确保灯串中的其他 LED 继续正常工作，且保护由 ESD及雷电冲击带来的影响，使得 LED 照明产品具备高可靠性、低维护性并延长其使用寿命。
Littelfuse PLED 系列是电压触发的电子分流装置，当单个 LED 发生开路故障时可进行电流分流。 任何单个 LED 发生开路故障时，PLED 装置可确保灯串中的其他 LED 继续正常工作。 PLED 装置同样可保护由 ESD（静电放电）及雷电冲击带来的影响。 PLED 装置专为高亮度户外 LED 照明应用（广告及红绿灯、道路/人行道/跑道照明、飞机及紧急照明等）打造，可满足对可靠性及较低维护性的需求。
Littelfuse 使得 LED 照明产品具备高可靠性、低维护性并延长其使用寿命
发光二极管 (LED) 照明市场增长迅猛，在一定的程度上这得益于其高能效、寿命长、高耐久性以及低维护性等优点。
照明系统设计人员、产品制造商及最终用户面对一个新问题，即与所有电子产品一样，LED 灯串及电源很容易受到瞬态电压、电涌及其他电子威胁带来的损害。
特别是在户外应用中，LED 故障的常见原因是由附近雷击所引起的静电放电 (ESD) 导致的。 在交通控制及照明、安全或其他重要应用中，不允许发生故障。
新的 Littelfuse PLED 系列通过将一串 LED 中单个 LED 发生故障而导致的影响最小化，从而为 LED 照明设计提供了进一步的可靠性。
LED 保护器 - 当灯串中的一个甚至多个 LED 发生开路故障时，开路 LED 保护器装置 (PLEDx) 可提供电子开关分流路径。 这保证剩下的照明阵列可继续正常工作，从而为某些应用（如路旁警示灯、街灯、前灯、飞机跑道等）提供了高可靠性的照明功能。该 PLED 装置与 1 瓦、2 瓦及 3 瓦 LED 兼容。 该装置提供两种表面贴装，即标准 DO-214AA 及方形扁平无引脚封装 (QFN)。 QFN 的小尺寸、芯片级封装 (CPS) 对于密集电路板应用是理想之选。
PLED（开路 LED 保护器）的功能
- 标称 3V 正向特性，兼容 1 瓦、2 瓦及 3 瓦 LED
- 电源循环后自动复位
- 兼容高达 10KHz 的 PWM 调光速度
- 提供 DO-214 AA 及****??级 QFN 封装
- 单个 PLED 可保护最多 4 个高亮度 LED，更低的成本带来更高的可靠性
- 反向电池/电源电极保护
- 静电放电 (ESD) 保护
PLED 装置是什么，它们的不同之处是什么？
在道路照明和户外 LED 广告展示牌等应用中，通常会在大功率 LED 电路设计中采用 Littelfuse PLED LED 开路保护装置。

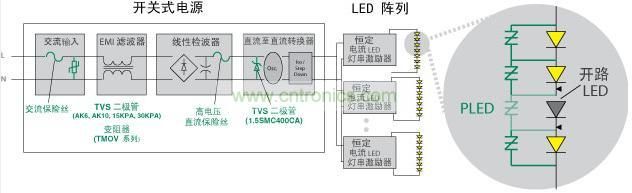

PLED 装置与串联灯串中的每个 LED 并连。 如果某个 LED 发生开路故障，则与其连接的 PLED 会接通并将本应通过该故障 LED 的电流导向 PLED。 这确保了灯串中的其他 LED 能够正常工作，因此熄灭的仅仅是单个 LED 而非整个灯串。
在未接通的情况下，PLED 仅通过数微安培的电流，因此不会影响整个电路。 在触发状态下，它将承载灯串的全部电流并产生约 1.3 伏的电压降。
PLED 装置有助于保护 LED 免受附近雷击和 ESD 影响造成的浪涌。 此外，PLED 包含的反向电流二极管可在电源的正负极接反时保护 LED 灯串。
PLED 装置通常与灯串中的每个 LED 连接， 但也可提供连接 2 个甚至 3 个 LED 的组件。 虽然这有助于降低保护成本，但是当 1 个 LED 发生故障时会导致 1 个以上的 LED 熄灭。
下页内容：PLED与其它电路保护技术相比有何不同？PLED技术资源应用说明（LED 灯串开路 LED 保护、产品设计中保护 LED）

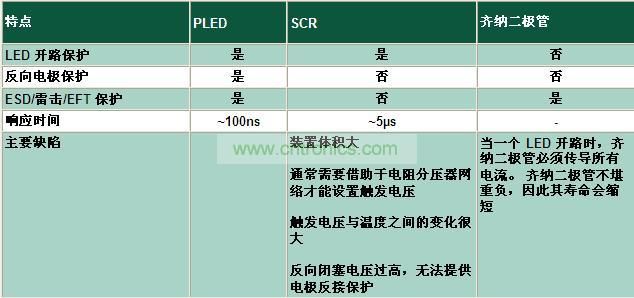

- PLED 能够提供 LED 开路保护；SCR 也能提供该保护，但齐纳二极管不提供，因为灯串电流会导致齐纳二极管过载并缩短其使用寿命。
- PLED 提供电极反接保护，而 SCR 和齐纳二极管则不提供。
- PLED 和齐纳二极管均提供 ESD/雷击保护，而 SCR 则不提供。
为什么要使用 LED 保护器？
通常，LED 设计为 5 至 20 个串联成灯串。 单个 LED 出现故障往往会导致整个灯串无法正常工作。
在街灯或机场跑道照明应用中，灯串出现故障会导致灯光变暗或无照明，从而造成安全隐患。 在户外 LED 展示广告牌中则会出现盲区，从而造成收入损失。
在任何情况下，对于户外应用而言，LED 灯串故障通常意味着高昂的维护成本。
