世界首创!适用于SATA GenII GenIII超小型共模扼流线圈

村田制作所实现了适用于高速差分接口SATA GenII和SATA GenIII的薄膜片状共模扼流线圈0806尺寸 (0.85 x 0.65 x 0.45mm) 和0605尺寸 (0.65 x 0.50 x 0.30mm) 的商品化，并且已开始量产。此共模扼流线圈是世界首创，同时对应SATA GenII和SATA GenIII的产品。

高速差分接口SATA是使用于电脑和视频录制设备等的高速大容量硬盘驱动、作为SSD的接口被广泛地使用着，估计今后的市场将会更加扩大。

到目前为止SATA信号频段中的噪声，因为不在各EMI规格的噪声限制频段内，所以不存在问题，由于2010年制定了噪声限制频率上限为6GHz的CISPR22的规定，因此有必要采取抑制噪声的措施。为了符合这个限制的要求，以共模扼流圈来抑制噪声的对策是有必要的，但是至此为止并不存在有遵照SATA GenII规格标准的Scc11特性的产品。因此有了开发符合SATA规格标准并具有优异的抑制高频段噪声信号的共模扼流线圈的需求。

为了解决这些问题，通过采用本公司独创的细微加工技术和SATA应用的噪声评价技术研制成最适合的线圈，实现了世界唯一能够适用于SATA GenII规格的Scc11特性的共模扼流线圈的商品化。不但适用于SATA GenII和SATA GenIII的两种规格，也能够使用于两种规格并用的接口，同时更兼具了信号频段的高信号传输特性和消除共模噪声特性。

此外，还备齐了两种超小型的产品，构成了今后在开展高集成化的SSD中，可以根据节省空间的必要性来选择不同尺寸的系列产品。

产品特点

适用于SATA GenII和SATA GenIII的两种规格

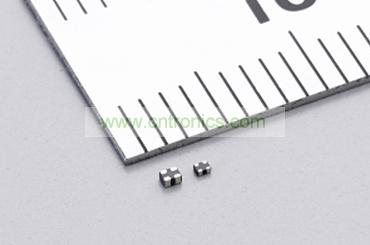

超小型/薄型尺寸产品阵容: 实现了0806 (0.85 x 0.65 x 0.45mm) 和0605 (0.65 x 0.50 x 0.30mm) 的两种尺寸

高共摸噪声抑制特性

采用薄膜工序，产品具有高度稳定性

用途

伺服器、客户端PC、硬盘录像机的硬盘接口到使用SATA GenII和SATA GenIII的高速差分接口

系列产品型号

DLP0NSA070HL2 (0806 尺寸)

DLP0QSA070HL2 (0605 尺寸)
