如何降低手机中D类放大器的EMI影响
中心议题：
解决方案：
- EEE技术降低手机中D类放大器的EMI
- 合理的PCB布局改善手机D类放大器的EMI
D类放大器开关输出的拓扑结构带来了高频的EMI，如何控制好D类放大器的EMI，是系统工程师必须要考虑的方面。本文介绍手机D类放大器中EMI的产生及D类放大器EMI的改善措施。
D类放大器中EMI的产生
变化的电压和电流信号会产生电磁场辐射，形成电磁波干扰（EMI：Electro-Magnetic Interference），这些电磁波信号会影响收音机、电视和手机等产品的正常工作。为了防止电子设备的EMI问题，世界各国都制定了相关的标准规定，如美国的联邦通信委员会（FCC：Federal Communication Commission）的认证，目的都是限制电子产品的电磁波辐射。

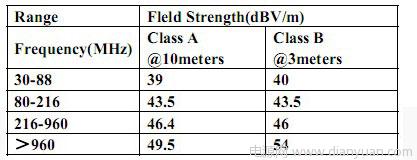

EMI测试是在特定的电波暗室中进行的，测量由产品中辐射出来的电磁波强度，与FCC等规范相比较，不得超过规定的最大能量。FCC规范中将产品按用途分为CLASS A 、CLASS B 两大类，A 类为用于商务或工业用途的产品，B 类为用于家庭用途的产品， FCC 对 B 类产品法规要求更严格。下表显示的是FCC 规范的CLASS A和CLASS B标准：

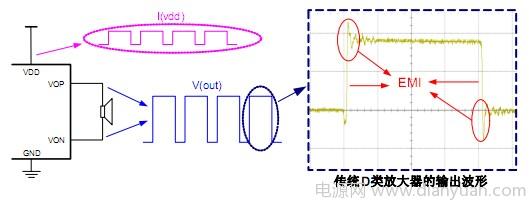

传统D类放大器开关输出的拓扑结构是一个很好的EMI发射源：如调制的开关信号，开关信号的边沿变化，电源线上变化的电流信号等都会产生大量的EMI，如下图所示。
不同的发射源对应了不同的EMI频谱，由于D类放大器的调制频率一般在250kHz到1.5MHz之间，因此调制的开关信号和电源线上变化的电流信号带来的EMI主要集中在10MHz以下的频段；而方波的边沿变化一般是在纳秒级别的，因此它们所带来的EMI主要集中在几十MHz到几GHz的高频段。
EMI主要通过PCB的走线、通孔和扬声器的连线向外辐射，较大能量的EMI辐射需要一个“高效率”的天线，对不同的频率，一个有效的天线长度是该频率波长的四分之一（λ/4），小于这个长度，就不能形成有效的对外辐射。对30MHz的频率，采用一般的FR4的PCB板，天线长度需要大于114.1cm才能形成有效的辐射。所以在手机上采用D类放大器时，在放大器输出的PCB走线和扬声器连线上的方波边沿变化是EMI的最重要来源。特别是手机应用中所关心的一些频段，如下表所示：基本都在100MHz以上，因此我们需要特别地关注由方波边沿变化所引起的EMI辐射。
对前面传统D类放大器的输出波形，由傅里叶分析可知，方波纳秒级的边沿变化和高频的振铃会引入非常大的高频EMI，严重影响FM、手机模拟电视等的接收效果，容易出现收听杂音或雪花台的情况，让系统工程师颇感头痛。
EEE技术降低D类的EMI
艾为的音乐功放（Music-PA）AW8010、AW8110、AW8145采用独特的、拥有专利的EEE（Enhanced-Emission-Elimination）技术，针对D类放大器的EMI问题，优化了输出级的设计，极大地降低了EMI，简化了设计。
方波的边沿变化包含了大量的高频能量，会对系统内的电子设备造成很大的EMI干扰，EEE技术通过特有的边沿速率控制优化了输出的方波信号，可以有效地控制高频能量的EMI辐射，同时不影响D类放大器的其他性能。

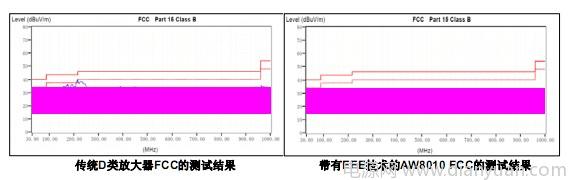

下面是传统D类放大器和带有EEE技术的AW8010的EMI测试结果，测试使用60cm（24inch）的输出线。上面的红色实线是FCC CLASS B的标准线，红色虚线是-6dB的裕量线，蓝色的线是实际测试曲线，粉色的线是测试环境的EMI背景噪音。
从上图的测试结果可以看出，带有EEE技术的AW8010的实测结果与测试环境的EMI背景噪声基本一样。在高频射频段，传统D类放大器的EMI辐射与背景噪声差别也不大，但在80～500MHz的频段内，有相当大的EMI辐射，因此系统工程师在使用D类放大器的时候会发现射频模块的灵敏度受到的影响较小，但对FM、手机模拟电视的灵敏度影响很大，甚至不能正常工作，采用EEE技术后，在该频段有超过20dB的裕量，极大地改善了D类放大器对FM、手机模拟电视的影响。

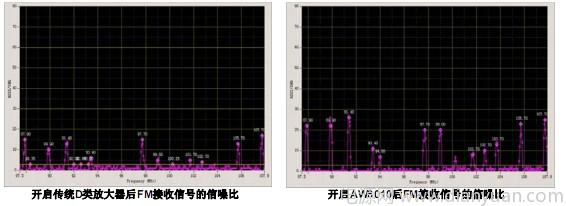

下图是传统D类放大器和带EEE技术的AW8010对FM接收信号的信噪比影响。传统D类放大器对FM的影响很严重，信号变差甚至丢台，而带EEE技术的AW8010对FM影响很小，降低了系统工程师的调试难度。
合理的PCB布局改善EMI
EEE技术显著地改善了D类放大器的EMI问题，简化了PCB设计，使PCB的布线更加宽松，但任何手段都没有办法完全地消除这个问题。EMI设计就像“矛”和“盾”的关系，发射源是“矛”，发射源到敏感模块的防护是“盾”，“矛”钝“盾”坚，就不会有EMI的问题，如果“矛”很钝，但“盾”也很脆弱，那还是会有EMI的问题。因此，在使用D类放大器的时候，在PCB的布局上需要仔细考虑。
首先是输出线，要将放大器到扬声器的连线尽量缩短，这是最有效地降低EMI的方法；而且输出布线不要经过或太靠近敏感的信号线和电路。
还有电源、地线的布局也很重要。功放电源上电流波动很大，因此电源上的滤波电容要尽量靠近功放芯片放置；同时合适地进行布线以便可以预测电流走向，最好采用星形接法。
对翻盖手机的布线可能会遇到一个问题，翻盖手机的上部和下部通过柔性电缆连接，电缆中包含电源、地还有LCD显示的数据线，如果在翻盖手机的上部装有扬声器，那么输出的音频信号也需要通过这根电缆，当音频信号线靠近显示数据线时，就可能会破坏显示的数据，因此需要将这两种信号线分开，同时加上地线隔离。不过对这种情况最好还是加上磁珠和电容来抑制高频的EMI，并尽可能地将磁珠、电容靠近放大器放置。磁珠的选择也很重要，采用高阻抗、低直流电阻、大额定电流的磁珠可以很好的起到高频EMI的抑制作用，同时对放大器的其他性能影响很小。
如下图所示，在进行D类放大器的PCB布局时，为了抑制高频EMI，以下两点很重要：
1：输出布线尽量短而宽。
2：磁珠、电容紧靠芯片输出管脚放置，尽量减短输出管脚到磁珠的布线长度。
同时，功放的其他外围器件也尽量紧靠芯片放置，还有电源、地线采用星形接法都对提高D类功放的性能有好处。

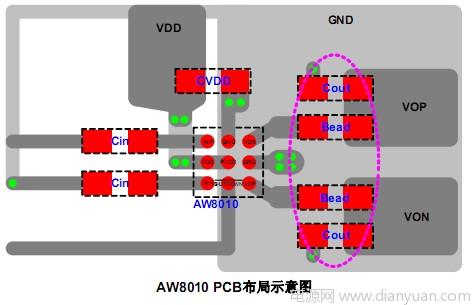

AW8010 PCB布局示意图
高效率、低功耗使得D类放大器的应用越来越广泛，D类放大器EMI也越来越受到关注。采用艾为带有EEE技术的AW8010、AW8110、AW8145，极大地降低了EMI的辐射，简化了设计。其中音乐功放AW8110、AW8145同时还采用了独特的、拥有专利保护的无破音（NCN：Non-Crack-Noise）技术，提高音质的同时有效地保护扬声器，是音乐手机等便携式设备的理想选择。

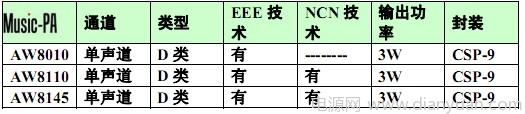

艾为音乐功放产品列表
