改变电源频率降低EMI性能
中心议题：
解决方案：
- 调制电源开关频率延伸EMI特征
- 更大调制指数进一步降低峰值EMI性能
本文这种方法涉及了对电源开关频率的调制，以引入边带能量，并改变窄带噪声到宽带的发射特征，从而有效地衰减谐波峰值。需要注意的是，总体EMI性能并没有降低，只是被重新分布了。
利用正弦调制，可控变量的两个变量为调制频率(fm)以及您改变电源开关频率(Δf)的幅度。调制指数(Β)为这两个变量的比：
Β=Δf/fm

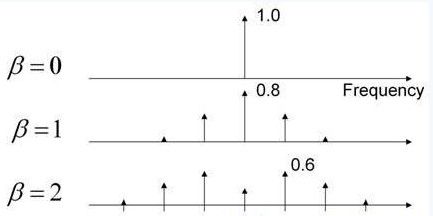

图1显示了通过正弦波改变调制指数产生的影响。当Β=0时，没有出现频移，只有一条谱线。当Β=1时，频率特征开始延伸，且中心频率分量下降了20%。当Β=2时，该特征将进一步延伸，且最大频率分量为初始状态的60%。频率调制理论可以用于量化该频谱中能量的大小。Carson法则表明大部分能量都将被包含在2*(Δf+fm)带宽中。
图1：调制电源开关频率延伸了EMI特征。

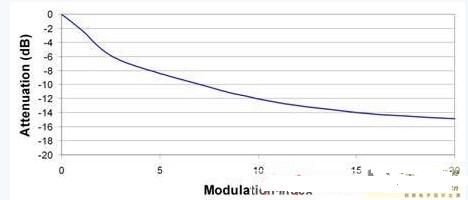

图2显示了更大的调制指数，并表明降低12dB以上的峰值EMI性能是有可能的。
图2：更大的调制指数可以进一步降低峰值EMI性能。
选取调制频率和频移是两个很重要的方面。首先，调制频率应该高于EMI接收机带宽，这样接收机才不会同时对两个边带进行测量。但是，如果您选取的频率太高，那么电源控制环路可能无法完全控制这种变化，从而带来相同速率下的输出电压变化。另外，这种调制还会引起电源中出现可闻噪声。因此，我们选取的调制频率一般不能高出接收机带宽太多，但要大于可闻噪声范围。很显然，从图2我们可以看出，较大地改变工作频率更为可取。然而，这样会影响到电源设计，意识到这一点非常重要。也就是说，为最低工作频率选择磁性元件。此外，输出电容还需要处理更低频率运行带来的更大的纹波电流。
