三种HDMI端口ESD保护方案对比


中心议题:三种HDMI端口ESD保护方案对比


HDMI在单条线缆上结合音频与视频协定的高速数字数据接口,在手机、计算机等众多设备之间互连广泛,有哪些方案可以保证HDMI端口ESD保护的有效性,同时又不影响信号的完整性呢?本文集合了三种安森美最新的HDMI端口ESD防护方案。

高清多媒体接口 (HDMI)是一种在单条线缆上结合音频与视频协定的高速数字数据接口,能在手机、计算机、蓝光播放机、机顶盒(STB)、汽车、液晶电视等众多设备之间互连。
三种HDMI端口ESD保护方案对比
下图为三种HDMI端口ESD保护方案:

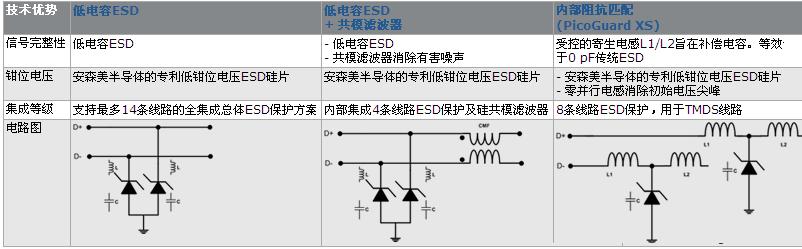

低电容ESD保护、低电容ESD + 共模滤波器、匹配内部阻抗ESD保护PicoGuard XS®
方案类型

低电容ESD保护
低电容ESD保护
特性/优势
0.4 pF ESD保护
流经高速线路上的布线
业界领先的低钳位电压

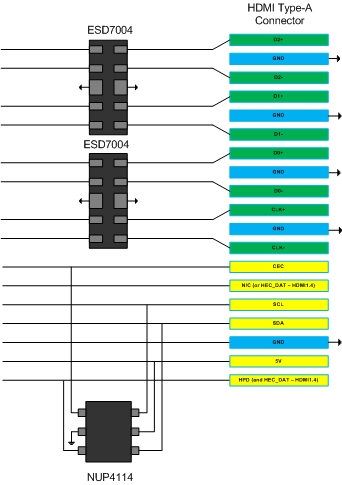

ESD7004: 低电容ESD保护二极管 MG2040
ESD7004: 低电容ESD保护二极管 MG2040

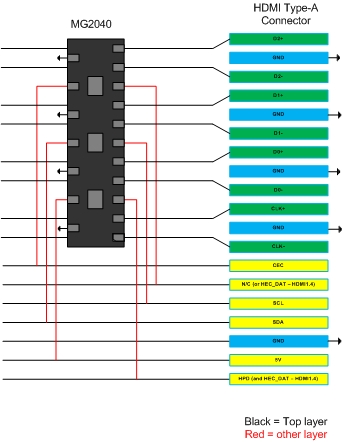

MG2040:MediaGuard全集成方案、含以太网保护(HDMI1.4)、回驱电流保护

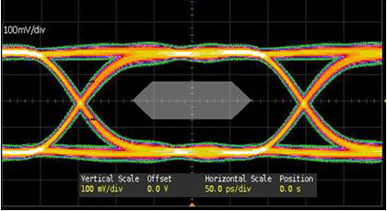

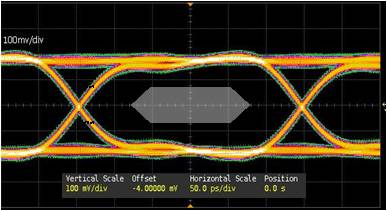

HDMI 1.3 & 1.4 = 3.4 Gbps HDMI 1.3 & 1.4 = 3.4 Gbps  带ESD

HDMI 1.3 & 1.4 = 3.4 Gbps 不带ESD HDMI 1.3 & 1.4 = 3.4 Gbps 带ESD

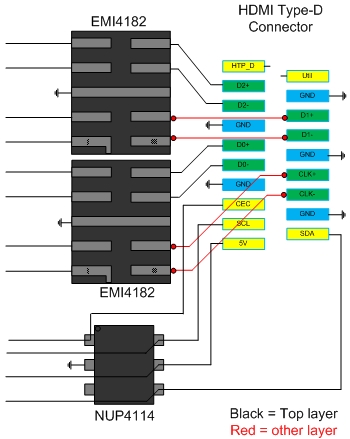

低电容ESD + 共模滤波器

低电容ESD + 共模滤波器

特性/优势

0.4 pF

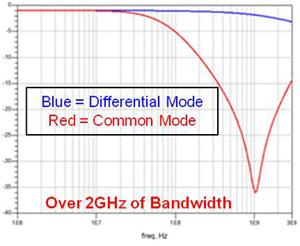

差模(DM)插入损耗 – 1.0 dB @ 500 MHz
共模(CM)抑制 – 15 dB @ 500 MHz
流经高速线路上的布线
业界领先的低钳位电压

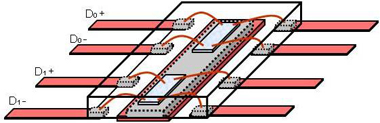

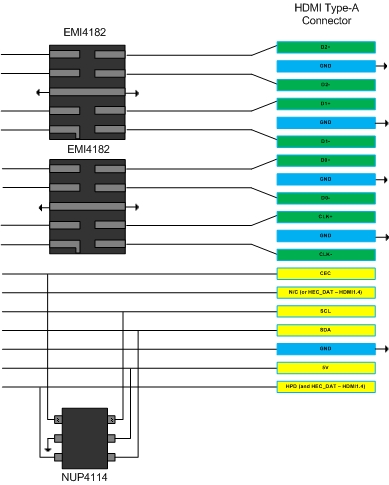

EMI4182: 集成ESD保护的共模滤波器
EMI4182: 集成ESD保护的共模滤波器

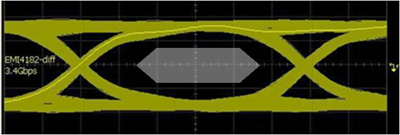

HDMI 1.3 & 1.4 = 3.4 Gbps
HDMI 1.3 & 1.4 = 3.4 Gbps

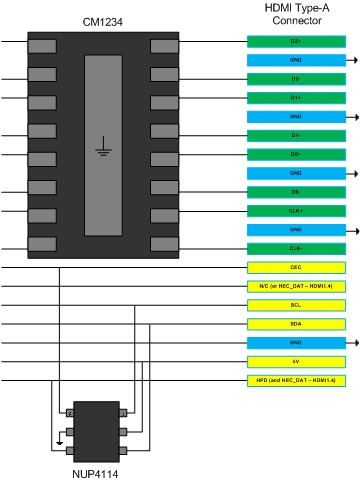

匹配内部阻抗ESD保护PicoGuard XS®

匹配内部阻抗ESD保护PicoGuard XS®

特性/优势

100 Ω内部阻抗匹配
零并行电感 = 没有线缆导致的ESD电压尖峰
业界领先的低钳位电压

CM1234: PicoGuard XS® ESD 钳位阵列
CM1234: PicoGuard XS® ESD 钳位阵列




三种HDMI端口ESD保护方案对比 三种HDMI端口ESD保护方案对比
