简单自动关断电路：少元件、低成本

品慧电子讯我们经常要在电池供电的设备中使用一个定时自动关断电路，以延长电池的使用寿命。以前讲述此功能的设计实例都要用很多元器件。图中的电路是一个没有静态电流的、简单的自动关断附加电路。

当按下按键开关时，C1通过低阻值电阻R2快速地充电到二极管D1的齐纳电压，而P沟道MOSFET Q1立即导通。当松开按键开关时，C1通过大阻值电阻R1缓慢地放电，时间常数为R1C1秒。

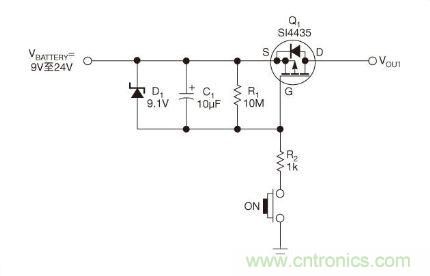

图1：使用一只P沟道MOSFET的简单自动关断电路

在此期间， C 1失去了其初始电压的63%—在延迟后从9V来到3V。Vishay SiliconixSi4435 的导通电阻与栅源电压关系。一旦栅源电压大于约3V，器件的导通电阻保持在小于0.1Ω，因此对于高达1A的负载电流，获得的压降小于0.1V。

图2：参考参数

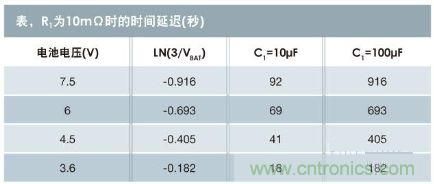

9.1V的齐纳二极管D1使关断时间延迟与电池电压无关，确保了栅源电压不超过Q1的20V标称最大电压。因此，可以将此电路用于各种电池电压，唯一限制选择的因素是晶体管Q1的最大漏源电压。对于3.6V至9V的电池，D1和R1没有用处(去掉D1并短路R2)，必须采用经典方程T =-R1C1loge(3/VBAT)来计算时间延迟，如表所示。当电池电压低至1.5V时，就要换用低饱和电压的双极晶体管，并修改电路结构。

由于没有快速关断的反馈，当C1缓慢放电到低于3V时，Q1要经过一个导通电阻逐渐升高的周期，这会临时性地增加在关断期间的功耗和发热。一定考虑到这个效应，Q1要适应于负载电流，并采用恰当的散热片。
