开关电源钳位保护电路及散热器的设计要点
中心议题：
本文首先阐述开关电源漏极钳位保护电路的设计要点及步骤，并给出一种典型钳位保护电路的设计实例；然后对开关电源散热器的设计做深入分析，并从中得出了结论。
0 引言
开关电源漏极钳位保护电路的作用是当功率开关管（MOSFET）关断时，对由高频变压器漏感所形成的尖峰电压进行钳位和吸收，以防止MOSFET因过电压而损坏。散热器的作用则是将单片开关电源内部产生的热量及时散发掉，避免因散热不良导致管芯温度超过最高结温，使开关电源无法正常工作，甚至损坏芯片。
下面分别阐述漏极钳位保护电路和散热器的设计要点、设计方法及注意事项。
1 设计开关电源漏极钳位保护电路的要点及实例
下面以最典型的一种漏极钳位保护电路为例，详细阐述其设计要点及设计实例。
1）设计实例
采用由瞬态电压抑制器TVS（P6KE200，亦称钳位二极管）、阻容吸收元件（钳位电容C和钳位电阻R 1）、阻尼电阻（R 2）和阻塞二极管（快恢复二极管FR106）构成的VDZ、R、C、VD型漏极钳位保护电路，如图1所示。选择TOPswitch-HX系列TOP258P芯片，开关频率f=132kHz，u=85~265V，两路输出分别为UO1（+12V、2A）、UO2（+5V、2.2A）。P O=35W，漏极峰值电流I P=I LIMIT=1.65A.实测高频变压器的一次侧漏感L 0=20μH。
图1 最典型的一种漏极钳位保护电路
2）设计要点及步骤
（1）选择钳位二极管。
采用P6KE200型瞬态电压抑制器（TVS），钳位电压UB=200V。
（2）确定钳位电压的最大值UQ（max）。
令一次侧感应电压（亦称二次侧反射电压）为UOR ，要求：
1.5U OR≤U Q（max）≤200V
实际可取U Q（max）=U B=200V.
（3）计算最大允许漏极电压U D（max）
为安全起见，U D （ max）至少应比漏-源极击穿电压7 00V留出5 0V的余量。这其中还考虑到P6KE200具有0.108%/℃的温度系数，当环境温度T A=25℃时，U B=200V;当T A=100℃时，UB=200V×［（1+0.108）%/℃］×100℃=221.6V，可升高21.6V。
（4）计算钳位电路的纹波电压。
URI=0.1U Q（max）=0.1U B=0.1×200V=20V
（5）确定钳位电压的最小值U Q（min）
UQ（min） =UQ（max） -URI=U B-0.1U B=90%U B=180V
（6）计算钳位电路的平均电压。
（7）计算在一次侧漏感上存储的能量E L0
（8）计算被钳位电路吸收的能量EQ
当1.5W≤P O≤50W时，E Q=0.8E L0=0.8×27.2μJ=21.8μJ
注意：当P O>50W时，E Q=E L0=27.2μJ.当P O<1.5W时，不要求使用钳位电路。
（9）计算钳位电阻R1
式中，U Q的量纲为［L］2［M］［T］-3［I］ -1 ，f的量纲为［T］ -1 ，R 1的量纲为［L］2［M］ ［T］-3［I］-2
（10）计算钳位电容C
式中，E Q的量纲为［L］2［M］［T］ -2 ，U Q的量纲为［L］2［M］［T］ -3 ［I］ -1 ，C 的量纲为［L］［M］2［T］ -3［I］ -2
（11）选择钳位电容和钳位电阻。
令由R1、C确定的时间常数为τ：
将U Q（max） =U B、U Q（min） =90%U B、
=0.95UB和f=132kHz一并代入上式，化简后得到：
τ=R1C =9.47/f=9.47T （μs）
这表明R 1、C 的时间常数与开关周期有关，在数值上它就等于开关周期的9.47倍。当f=132kHz时，开关周期T =7.5μs，τ=9.47×7.5μs=71.0μs.
实取钳位电阻R1=1 5 kΩ，钳位电容C =4.7nF.此时τ=70.5μs.
当钳位保护电路工作时，R 1上的功耗为：
考虑到钳位保护电路仅在功率开关管关断所对应的半个周期内工作，R 1的实际功耗大约为1.2W（假定占空比为50%），因此可选用额定功率为2W的电阻。
令一次侧直流高压为U I（max）。钳位电容的耐压值U C>1.5U Q（max） +U I（max）=1.5×200V+265V×=674V.实际耐压值取1kV.
（12）选择阻塞二极管VD
要求反向耐压U BR≥1.5U Q（max） =300V
采用快恢复二极管FR106（1A/800V，正向峰值电流可达30A）。要求其正向峰值电流远大于IP（这里为30A>1.65A）。
说明：这里采用快恢复二极管而不使用超快恢复二极管，目的是配合阻尼电阻R 2，将部分漏感能量传输到二次侧，以提高电源效率。
（13）计算阻尼电阻R 2.
有时为了提高开关电源的效率，还在阻塞二极管上面串联一只低阻值的阻尼电阻R 2.在R 2与漏极分布电容的共同作用下，可使漏感所产生尖峰电压的起始部分保留下来并产生衰减振荡，而不被RC电路吸收掉。通常将这种衰减振荡的电压称作振铃电压，由于振铃电压就叠加在感应电压U OR上，因此可被高频变压器传输到二次侧。
阻尼电阻应满足以下条件：
即：
实取20Ω/2W的电阻。
2 开关电源散热器的设计要点
下面对开关电源散热器的设计要点作进一步分析。以TOPSwitch-GX（TOP242~TOP250）系列单片开关电源为例，当MOSFET导通时漏-源极导通电流（I DS（ON） ）与漏-源极导通电压（U DS（ON） ）的归一化曲线如图2所示。

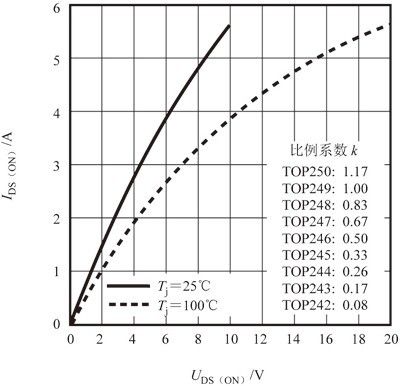

图2 当MOSFET导通时漏-源极导通电流I DS（ON）与漏-源极导通电压U DS（ON）的归一化曲线
说明：
（1）定义R DS（ON） =U D（ON） /I DS（ON） 。
（2）图2是以TOP249Y为参考，此时k=1.00.
（3）求漏-源极导通电流时应乘以k，求漏-源极通态电阻时应除以k.
（4）k值所代表的就是TOPSwitch-GX系列中不同型号芯片的通态电阻比值，它也是极限电流比值。例如TOP249Y的R DS（ON） =2.15Ω（典型值），TOP250Y的R DS（ON） =1.85Ω（典型值），2.15Ω/1.85Ω=1.162，而对TOP250Y而言，比例系数k=1.17，二者基本相符。TOP249Y、TOP250Y的I LIMIT分别为5.40A、6.30A（典型值），6.30A/5.40A=1.167≈1.17.
（5）在相同的输出功率下I DS（ON）可视为恒定值，而芯片的功耗随所选TOPSwitch-GX型号的增大而减小，随型号的减小而增大。因此选择较大的型号TOP250Y，其功耗要比TOP249Y更低。
当MOSFET关断时漏极功耗P D与漏-源极关断电压U DS（OFF）的归一化曲线如图3所示。

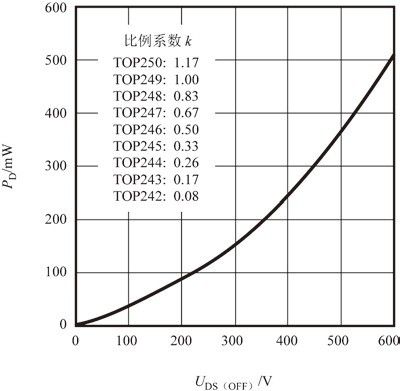

图3 当MOSFET关断时漏极功耗PD与漏-源极关断电压UDS（OFF）的归一化曲线
说明：因MOSFET在关断损耗时的很小（只有几百毫瓦），故一般可忽略不计。
设计要求：选择TO-220-7C封装的TOP249Y型单片开关电源集成电路，设计70W（19V、3.6A）通用开关电源。已知TOP249Y的极限结温为150℃，最高工作结温T JM=125℃，最高环境温度T AM=40℃。试确定铝散热器的参数。
设计方法：考虑到最不利的情况，芯片结温T J可按100℃计算。从TOP249Y的数据手册中查到它在T J=100℃时的R DS（ON） =2.15Ω（典型值），极限电流I LIMIT=5.40A（典型值）。由于芯片总是降额使用的，实际可取I DS（ON） =0.8I LIMIT=4.32A.考虑到I DS（ON）在一个开关周期内是近似按照线性规律从零增加到最大值的（参见图2），因此应对其取平均值，即：
分析与结论：
（1）选用TOP250Y可输出更大的功率。若与TOP249Y输出同样的70W功率，因
不变，仅RDS （ON ）减小了，故：
这表明，在同样的输出功率下，TOP250Y的损耗更小。
（2）利用特性曲线可验证设计结果。从图2中的虚线（TJ=100℃）上查出=2.16A时所对应的UDS（ON）=4.5V.若根据U DS（ON）值计算，则：
比前面算出的10.0W略低一点。这是由于该特性曲线呈非线性的缘故，致使后者的数值偏低些。
（3）若考虑到还有关断损耗，从图3中可查出PD=510mW=0.51W（UDS（OFF）=600V）。假定占空比为50%，在计算平均功耗时应将关断损耗除以2。因此PD=9.72W+0.51W/2=9.975W，该结果就与10.0W非常接近。
3 结束语
