PI展出0mW待机TV电源IC和宽范围Triac调光LED驱动IC
中心议题：
- PI 在高压模拟集成电路的技术创新
- PI Expert Suite V8提升电源设计效率
充电器，以及隐藏在电器、电视机和其他使用低功率辅助电源的产品中的“能源吸血鬼”产生了大量的待机功耗；高压大容量电解电容和光耦器，限制了LED灯的使用寿命；固定的MOSFET开关频率会在每个周期造成固定的开关损耗，在轻载条件下实现高效率面临不小困难……如何解决这些问题，用于高能效电源转换的高压集成电路业界的领导者Power Integrations从高压模拟集成电路的角度，展出了自己的解决方案。方案包括零耗瓦待机功耗产品，效率达87%的LED无闪烁可控硅调光，以及集成高功率IC（适合TV，PC等电源）。
LinkZero-AX和LinkZero-LP：零待机功耗
LinkZero-AX采用创新的断电模式，可在最终产品闲置时有效关断辅助电源，消除不需要功能所浪费的能量，在断电模式下功耗达到0.00W。这款离线式集成开关IC，由外部信号触发进入睡眠模式，由唤醒脉冲重新激活，适用于电器和电视机。其特点包括无需断开AC连接；低元件数、简单实现；旁路引脚在断电期间提供局部辅助电源，具有LinkSwitch标准性能及保护功能——工作时的效率大于70%、输出过压锁存保护、输出电压调整率低于5%。
使用LinkZero-AX设计的1.5W非隔离反激式电源（DER-260）
LinkZero-LP同样是能源吸血鬼的终结者，它能让设计师获得最佳的电源性能，同时不会增加系统的复杂度。在断电模式下LinkZero-LP功耗降为0.00W，适用于充电器和适配器。自动检测负载去除后断电，再次施加负载后自动重新激活。极大减少空载工作——230 VAC时在断电模式下的功耗为4 mW、无需增加任何元件，轻松满足全球所有的能效标准、ON/OFF控制可在极轻负、载时具备恒定的效率；断电模式可平滑切换——自动检测到负载去除情况、负载低于0.6%时触发断电模式、允许输出电压母线在待机期间暂停工作、LinkZero-LP可定时监测输出状态、施加负载时自动重启动；可轻松应用到现有设计中。
使用LinkZero-LP设计的2.1W恒压/恒流充电器（DER-258）
LED驱动器IC：效率达87%
针对带集成PFC电路的LED照明应用的LinkSwitch-PH与LinkSwitch-PL将控制器和高压MOSFET集成到单晶片上，大大简化电路布局及设计，省去输入电解电容，从而延长使用寿命，提高可靠性。此LED驱动器IC还有如下几大特点：可控硅调光——无闪烁、宽调光范围及单向调光；单级PFC及精确恒流输出；效率达87%；将控制器和高压MOSFET集成到单晶片上的单片设计使体积小；驱动LED灯可提供高达50W的输出功率。

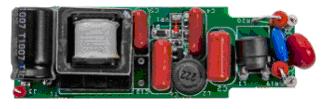

使用LinkSwitch-PH设计的15W T8隔离式LED驱动器（DER-256）
使用LinkSwitch-PL设计的5W A19输出设计（RDK-251）
PI在高功率应用领域实现扩张，收购Qspeed Semiconductor并对SemiSouth Laboratories投资3000万美元。在扩张之际，其重点推出的两个全新产品系列包括针对高功率应用的HiperPFS和HiperTFS。
12下一页> 关键字：PI 电源IC LED驱动IC 本文链接：http://www.cntronics.com/public/art/artinfo/id/80009965
功率产品系列：可省40个元件
HiperPFS器件采用创新的控制方案，可提高轻载条件下的效率。此外，与使用分立式MOSFET和控制器的设计相比，HiperPFS器件能可省去30到50个元件，缩小电路板占用面积，同时简化系统设计并增强可靠性。高效率、高度集成的CCM PFC具备明显的尺寸、效率及功率因数优势，其中包括EMI及设计方案尺寸优势；控制技术允许更小/更简单的EMI滤波器；高PFC级效率；频率滑动技术—在整个负载范围内始终保持高效率；无需初级电流检测电阻—可提高效率；单位成本的效率更高。
使用HiperPFS设计的180W有源PFC级（RDK-248）
HiperTFS是唯一一款同时将双管正激主电源转换器和反激式待机电源转换器集成到单个超薄eSIPä功率封装的产品。除了具有两个控制器外，HiperTFS器件还集成了高压端及低压端驱动器，以及用于主电源转换器及待机电源转换器的高压功率MOSFET。因此，HiperTFS是消费类电子产品、计算机，以及要求主电源功率介于120 W和415 W之间、待机电源转换器功率高达20 W的工业电源应用的理想选择。尤其适用于台式计算机、电视机、视频游戏机等要求电源具有高效率且外形紧凑的产品。其高集成度IC可降低装配成本并实现高功率密度设计，最多省去40个分立元件和无源元件。
使用HiperTFS设计的300W主电源+14.5W待机电源（RDK-249）
除了在产品发面有所创新，PI围绕如何提升电源设计团队的工作效率、减少所需的原型迭代次数和提高最终设计的质量，推出升级版电源设计软件PI Expert Suite V8，让电源设计师电源设计更方便。
PI软件提升电源设计效率
PI Expert Suite V8作为PI的技术支持重点手段之一，可生成完整的电源电路图，简化设计过程。该软件能为自定义优化的电源变压器提供设计和构建指导，以及对应的物料清单。PI Expert Suite V8能执行热计算以优化散热片性能，从而加快和改进热设计。此外，还可根据所选器件和封装的类型提供PCB布局建议，有助于确保采用正确的PCB布局技术。
为方便电源设计师在使用Power Integrations的产品开发高效率电源时选择所偏好的语言，该软件现在支持简体中文、繁体中文、日文、韩文、俄文和英文等六个语言版本。
