数控直流稳压电源设计

中心议题：

• 几种数控直流稳压电源设计方案比较

随着新型电力电子器件和适于更高开关频率的电路拓扑的不断出现，传统应用技术，由于功率器件性能的限制使开关电源性能的影响减至最小，新型的电源电路拓扑和新型的控制技术，可使功率开关工作在零电压或零电流状态，为了提高开关电源工作效率，设计出性能优良的开关电源，十分必要。
　　
1 几种数控直流稳压电源设计方案比较
　　
1．1 几种设计方案电路原理
　　

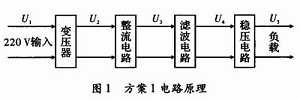

方案1：采用模拟的分立元件，利用纯硬件来实现功能，通过电源变压器、整流滤波电路以及稳压电路，实现稳压电源稳定输出±5 V、±12 V、±15 V并能可调输出0～30 V电压，见图1所示。但由于模拟分立元件的分散性较大，各电阻电容之间的影响较大，因此所设计的指标不高、不符合设计要求、且使用的器件较多、连接复杂、灵活性差、功耗也大，同时焊点和线路较多，使成品的稳定性和精度受到影响。

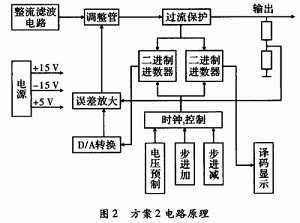

方案2：此方案采用传统的调整管方案，主要特点在于使用一套双计数器完成系统的控制功能，其中二进制计数器的输出经过D／A变换后去控制误差放大的基准电压，以控制输出步进。十进制计数器通过译码后驱动数码管显示输出电压值，为了使系统工作正常，必须保证双计数器同步工作。


方案3：此方案不同于方案1之处在于使用一套十进制计数器，一方面完成电压的译码显示，另一方面其输出作为EPROM的地址输入，而由EPROM的输出经D／A变换后控制误差放大同步的问题，但由于控制数据烧录在EPROM中，使系统设计灵活性降低。

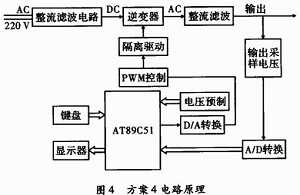

方案4：此方案采用51系列单片机作为整机的控制单元，通过改变输入数字量来改变输出电压值，从而使开关控制电源输出电压发生变化，间接地改变输出电压的大小。为了能够使系统具备检测实际输出电压值的大小，经过ADC0809进行模数转换，间接用单片机实时对电压进行采样，然后进行数据处理。利用单片机程控输出数字信号，经过D／A转换器(DA0830)输出模拟量，再经开关电源控制电路，使得输出电压达到稳压的目的。单片机系统还兼顾对恒压源进行实时监控，输出电压经过电流／电压转变后，通过A／D转换芯片，实时把模拟量转化为数据量，经单片机分析处理，经过数据形式的反馈环节，使电压更加稳定，构成稳定的压控电压源。而且采用PWM控制的开关电源，该电源具有高集成度、高性价比、最简外围电路、最佳性能指标、能构成高效率无工频变压器的隔离式开关电源等优点。而且在成本上与同等功率的线性稳压电源相当，而电源效率显著提高，体积和重量则大为减小。
