一个被现存A/D转换器应用所忽略的选择

中心议题：

• 瞬态电压分析
• 比较器/DAC设计考虑
• 逐次逼近方式的介绍
• DAC/比较器架构比集成ADC所具备的优势及应用

解决方案：

• 有些条件下采用分立的比较器和D/A转换器更容易实现A/D转换

以下讨论验证了一个被现存A/D转换器应用所忽略的选择：有些条件下采用分立的比较器和D/A转换器更容易实现A/D转换。这种替代方案通常采用不同的测试方法，但是具有低成本、高速度、更大灵活性以及更低功耗等优点。　　

尽管当前趋势全部集中一个方向-设计者需要使用A/D转换器时通常选定一个集成的A/D转换器（ADC）。大多数工程师并没有意识到还有降低ADC性价比的其它替代方案。而模拟比较器、D/A转换器（DAC）和信号处理一起恰好就是构成逐次逼近ADC的核心电路。　　

某些特定领域，分立比较器/DAC的使用非常普遍。自动测试设备、核脉冲反应堆高度监测器以及自动化时域反射计等，通常都采用这种技术，DAC用于驱动比较器的一个输入，另一个输入由被监测信号驱动。接下来是通用测试问题以及特定方法的选择，事实上，此时采用比较器/DAC组合比采用现成的ADC更受欢迎。　　

瞬态电压分析　　

捕获快速幅度变化事件（瞬态）的"强力"技术就是采用处理器支持的高速ADC和RAM对其进行简单量化（图1）。单触发事件可能必须采用这种方法，因为需要获取瞬态细节。然而，如果瞬态是重复性的，则可采用DAC/比较器的方法测量它们的峰值幅度及其它特性（图2）。

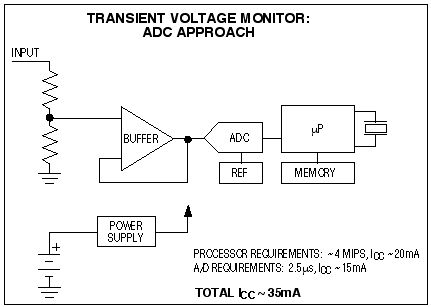

图1. 采用"强力"法进行瞬态分析，ADC电路耗电大且价格昂贵

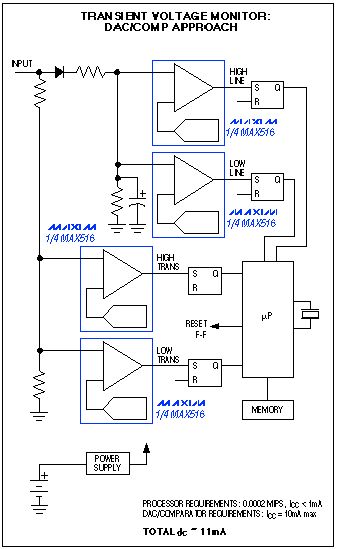

图2. 如果图1应用可接受对幅度进行重复测量，用DAC/比较器组合替代ADC可省电并降低成本　　

12345下一页> 关键字：A/D转换器 比较器 集成ADC  本文链接：http://www.cntronics.com/public/art/artinfo/id/80016604
比较器的一个输入引脚由DAC设置判定电平，瞬态信号施加到另一个输入。通过调整DAC输出可确定峰值瞬态幅度，超越门限时，采用数字锁存捕获比较器的输出响应。仅需要比较器输入支持瞬态带宽，任意长的DAC输出建立时间并不会影响测量精度。这样，在模拟域可用低成本DAC和比较器代替昂贵的ADC.

需注意的是，在监视模拟电压时必须考虑容限。许多自诊断设备监视系统电压、温度以及其它模拟量，容限值在软件中设置。然而，如果这种比较由比较器实现，设置值由DAC提供，这样可减轻处理器负荷，因为只需要读取一位来表示超限状态。　　

这种技术（模拟域比较）与ADC技术（数字域比较）具有相同精度，对于一个设置点时，可通过简单比较实现，为什么还要对整个值进行量化？必须提及的一种情况是：如果与几个设置点进行比较时，例如：报警上限/下限和关断的下限/上限电平，可选择ADC,否则需要4路DAC和4个比较器。　

由DAC构建简单的ADC　　

便携式仪器受成本和尺寸限制，有些情况下可以利用DAC实现A/D转换功能。例如，蜂窝电话和医疗电子通常采用DAC调整LCD对比度电压（图3）。有时可通过简单添加一个比较器和开关，监视温度或电池电压（如上所述）。那么现有DAC可执行两种任务，在DAC执行模拟至数字转换时关闭显示器。作为另一种替代方案，由模拟开关和电容构成的简单采样/保持电路（图4）可在A/D转换期间维持LCD的对比度电压。

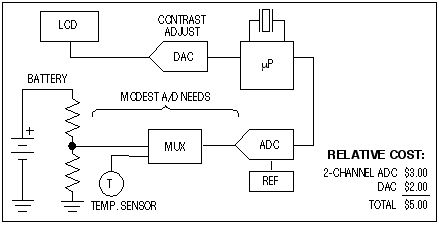

图3. 该电路常见于便携仪器

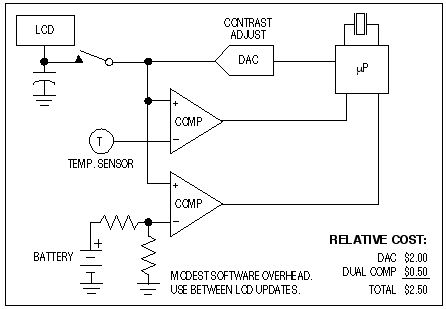

图4. 对图3增加两个比较器，由DAC实现ADC功能，节省成本　　

另外一种方法就是用一个低成本双路DAC替代现有单路DAC.双路DAC中的一路用于产生LCD对比度电压，另一路用于构成ADC.无论单路还是双路，都需要DAC和比较器支持快速、驱动DAC的简单程序，以及对比较器采样来实现逐次逼近（参见sidebar,逐次逼近）。

设计考虑　　

DAC和比较器的结合非常简单。信号作用到比较器的同相输入端，DAC提供的数字可编程门限作用到反相输入端。只要信号比门限值大，比较器就会产生逻辑高电平输出。但在使用时必须注意几个方面。　　

为确保精确的门限电平，考虑到比较器的输入偏置电流以及比例网络，DAC的直流输出阻抗应很小。在超低功耗电路中更应注意，DAC的输出阻抗可能高达10kΩ。　　

DAC的另一个要求是低交流输出阻抗。否则，比较器输出的高速数字信号的压摆率经过布线寄生电容耦合，将产生输入瞬态变化，导致自激并降低精度。如果允许牺牲一定的建立时间，可在比较器输入端增加一个旁路电容来降低DAC的交流输出阻抗。DAC输出放大器的大电容负载可导致不稳定或振荡，但这个问题可在DAC输出串联一个电阻加以修正。　　

比较器的主要问题是滞回。大多数比较器电路带有滞回，以防止噪声和振荡，但使用滞回时必须谨慎-它会造成门限值随输出而改变。如果系统可对受输出状态影响的滞回进行补偿，可以接受这种配置；否则，应当避免滞回。　　

如果采用的比较器具有内部滞回并且不能禁止，可确保DAC输出总是在相同方向逼近比较器门限，这样可消除负面影响。通过在每位测试完成后将DAC设置为零，便于达到这一目的；例如，在本文最后列出的伪代码后增加一行（参见sidebar,逐次逼近）。　　
<上一页12345下一页> 关键字：A/D转换器 比较器 集成ADC  本文链接：http://www.cntronics.com/public/art/artinfo/id/80016604?page=2
另一选择是，通过增加一个小电容反馈也可消除滞回，这会加速比较器在线性工作区的转换。或者，增加一个输出触发器或锁存器，在给定时刻捕获比较器输出状态。　　

当前比较器都能够很好地处理摆率受限的输入信号。例如，Maxim公司的MAX913和MAX912在这方面尤其有效，因为它们在线性工作区能够确保稳定。图5列举了MAX913在高速、12位应用中的性能。图6电路（超低功耗8位转换器）在不使用时可将其关闭以节省能量。

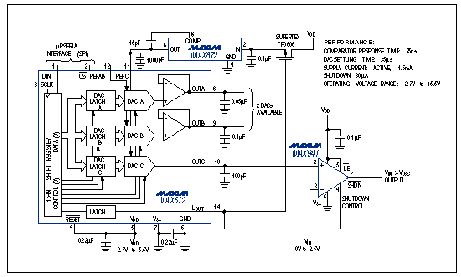

图5. 由于比较器在其线性工作区保持稳定，该高速、12位幅度采集器可处理低速输入电压而不会出现振荡

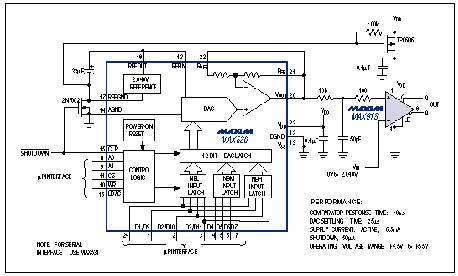

图6. 该低电压、8位数据采集器替代ADC具有几个优势：低成本、低功耗、以及采样间隔期间关断功能　　

DAC/比较器组合IC　　

Maxim提供3款单芯片器件可大大简化设计，这些芯片组合了比较器和DAC.每款器件都非常适合本文应用及其它多种应用。　　

例如，MAX516是一款4通道器件，具有亚微秒速度，非常适合多种中等速度、多通道应用（图S1a）。

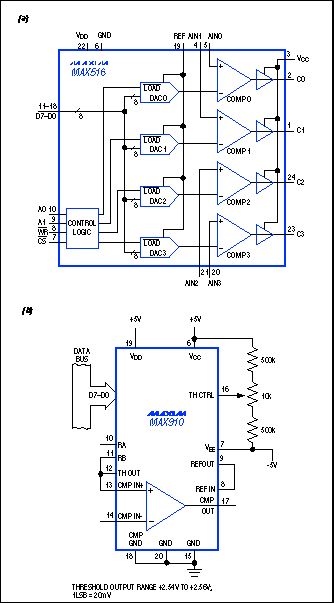

图S1. Maxim 8位DAC/比较器IC包括4通道MAX516 （a）、高速、TTL兼容MAX910 （b）、以及ECL兼容MAX911（未列出）　

MAX910是单通道、高速、TTL输出DAC/比较器，具有8ns传输延迟（图S1b）。类似器件（MAX911）具有更高速度--ECL互补输出，4ns传输延迟。

逐次逼近　　

逐次逼近采用天平和一系列用于确定物体重量的二进制权重（权重相对值为1、2、4、8、16等）的方式很容易说明。确定一个未知重量的最快方法（逐次逼近），首先，将未知重量与最大权重进行比较。根据天平指示，要么移除该重量，要么增加下一个最大重量，按这种方式一直到最小的权重。物体的重量就是天平盘上剩余权重的总和。　　

在逐次逼近ADC中，内部DAC的位模拟系列二进制重量，比较器输出模拟天平指示。驱动权位处理的逻辑保存在封装好的ADC的逐次逼近寄存器（SAR）或者控制DAC/比较器电路的处理器软件子程序，该子程序可由不到20行的代码来实现。

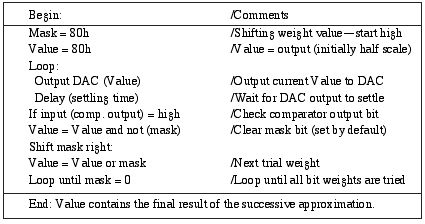

表S1. 逐次逼近伪代码　　

应用　　

本章节列举了DAC/比较器架构比集成ADC所具备的优势。所讨论的应用电路既常见又简单，但然，也存在一些共性问题。　　
<上一页12345下一页> 关键字：A/D转换器 比较器 集成ADC  本文链接：http://www.cntronics.com/public/art/artinfo/id/80016604?page=3
首先，考虑采用低成本方法实现电力线电压跌落、浪涌以及瞬态检测和故障记录。理想的设计是采用墙上设备监测电力线异常，并将每次异常发生的时间记录到RAM中（电压跌落和浪涌的持续时间可以从几毫秒到几小时；瞬态可能短至10微秒）。监视器必须记录电力线完全失效的持续时间，因此，监视器应当由电池供电。　　

传统解决方案是采用控制器和ADC.由于转换器连续对电力线电压采样，控制器需将每次采样值与软件中用户设定的限制进行比较，并将任何超出规定的状态记录到RAM.由于系统必须能够追踪到短至10?s的瞬态情况，ADC采样间隔必须相当短-保守估算时间可以长达2.5?s.因此，控制器必须以1/2.5?s = 400ksps的速率进行采样处理。　　

如果软件比较具有高效编码并且ADC无需处理器干预，系统每次采样可执行少于10条指令，这就要求处理器具有4MIPS的能力。这种执行能力并不适合采用电池供电（图1）。需要考虑用模拟方法对输入瞬态偏离进行响应，用以替代连续跟踪方案。　　

在这种情况下，DAC/比较器替代方案提供了几个明显优势。需要4个DAC和4个比较器（或一片MAX516），后面连接一个4路设置/复位触发器。一组DAC/比较器/FF监测高瞬态电压，一组监测低瞬态电压，一组用于监测电网跌落，一组用于监测浪涌（图2）。瞬态电压直接耦合到比较器，连接到电压跌落和浪涌监测比较器的输入首先要进行整流和滤波，以获得电网电压的平均值。可在软件中调整到合适的rms.　　

系统每T秒进行采用并对触发器复位，此处T为瞬态记录时间分辨率（也许为60s）。高、低瞬态电平DAC用于设置所要求的门限。电压跌落和浪涌DAC在每T秒间隔后进行调整，采用逐次逼近技术产生高、低门限，以跟踪目前平均值。　　

假设执行逐次逼近以及其它任务的子程序具有1000条指令（保守估计），对于T = 60s,CPU平均每秒执行17条指令。执行速率是0.00002 MIPS-非常适合低功耗系统，远远低于ADC方案的4 MIPS.为进一步降低功耗，控制器可在大部分时间内处于"休眠",仅在处理电力线异常时唤醒。将电压比较从软件方式转换为模拟硬件方式，该电路大大降低了功耗、设计复杂性以及成本。　　

较低的故障检测和诊断维护成本　　

打印头控制、车辆控制以及许多其它机电应用，需严格监视内部电压和温度以确定何时更换工作模式。极端情况下，这种反馈可使系统避免全部关断自毁。例如，在必要时步进电机控制器必须调整输出MOSFET的栅极驱动以避免线性工作时消耗过多功率。　　

监测这些问题的传统方法是采用ADC （图7a）。处理器控制ADC进行周期性测量，与控制处理保持时间常数一致。然后对结果的量化值进行缩放后与软件中的门限进行比较。如果超出范围，可触发纠正动作或者全部关断系统。　　

另外一种方法是采用DAC/比较器组合（图7b）。静态DAC输出建立关断门限或比较器触发值。当温度变化造成比较器触发，比较器会对处理器发出中断来启动纠正动作，必要时，处理器还可以通过启动基于软件的逐次逼近程序来确定极限温度值。

图7. 在这种情况下，用DAC和比较器（b）替换ADC （a）可降低系统成本、响应时间以及软件开销　　

另一方面，为支持ADC,处理器在跳转到关断子程序之前必须轮询ADC、输入采样值并与先前设定值进行比较。这样，DAC/比较器不仅节约成本，而且提供了比采用ADC的更快响应；同时还减小了处理器开销。　　

时域反射计　　

最后，低成本、低功耗DAC/比较器组合（相对于ADC）在便携式时域反射计（TDR）中非常实用-一种用于检测电缆的不连续性并可测量中间传输长度的仪器。廉价的便携式TDR随着网络电缆的增加变得非常普遍。　　

TDR工作原理类似于雷达；沿着线缆发送一个主脉冲并监测由开路、短路、或者其它电缆阻抗不连续产生的反射。发射脉冲及其反射波传输延时间隔大约为每英尺3.3ns,假设线传输速率为0.6c （光速的十分之六）。那么，在电子学上10ns时间分辨率可分辨出大约3英尺距离的不连续性。　

接收到的脉冲幅度和发送脉冲幅度的比用于计算反射系数。知道反射系数和电缆阻抗就可以计算不连续阻抗，从这些信息可推断出不连续的原因。同轴电缆在反射回路上对脉冲的衰减使其变得复杂，因此，软件必须对此进行补偿，通常根据测量距离施加一个幅度修正。　　

本应用中的ADC必须每个5ns转换一次（200Msps）。尽管厂商可以提供这种ADC,但价格非常昂贵，而且功耗大，通常不适合便携式应用。　

实际应用中的手持式TDR模拟前端（图8）能够说明上述观点。为了便于说明，这里没有包括数字电路。尽管简单并且没有特殊元件，该电路仍具有很好性能。能够可靠地测量端接阻抗并且对于500英尺长的电缆具有5%测量精度。可测量长达2000英尺的开路或短路故障。重要的是，系统（包括显示和数字电路）可在9V碱性电池下工作长达20小时。<上一页12345下一页> 关键字：A/D转换器 比较器 集成ADC  本文链接：http://www.cntronics.com/public/art/artinfo/id/80016604?page=4

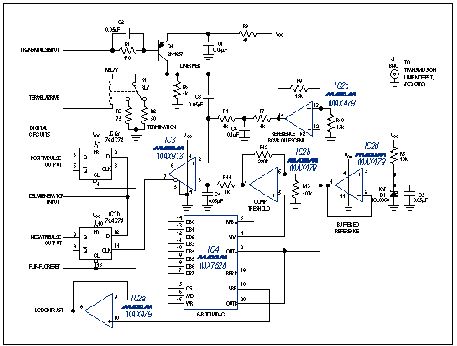

图8. 该时域反射计的模拟部分采用DAC/比较器代替ADC　　

图8中比较器（IC3）采用单电源供电、地电位检测以及仅10ns传输延迟。DAC （IC4）为双通道器件，一方面用于脉冲高度测量，另一方面驱动LCD对比度控制（如图3）。注意DAC为反向驱动；电流输出端连接在一起由经过缓冲的电压基准驱动，基准输入作为电压输出（每路带有一个外部放大器缓冲）。　　

利用简单的脉冲单稳态电路（没有列出）驱动Q1基极，利用正向、持续时间为10ns的脉冲依次驱动电缆。电缆的所有反射通过C3耦合到比较器。　　

IC5为1.2V输出带隙基准，由放大器IC2d缓冲，为IC4双路DAC提供基准电压。该基准电压被IC2c两倍增益放大器放大后，为比较器同相输入提供2.5V直流电平。DAC A在比较器反相输入端施加一个0V至3.8V电压。高于2.5V的电平用来判断正向脉冲高度，低于2.5V的电平用来判断负向脉冲幅度。　　

每个输入到传输线的脉冲还经过了数字电路可变延迟线，该延迟线是由计数器控制的20ns延迟单元串接而成。来自数字部分经过延迟的脉冲驱动两个触发器（IC1a和IC1b）的D输入端，触发器由比较器互补TTL输出轮流触发。这样，时间测量取决于返回脉冲和通过延迟线脉冲的竞争：如果D输入比时钟变化到来得早，触发器输出为高，否则，输出为低。　　

测量时，将DAC输出设置为最低值并重复调整延迟，直到触发器输出保持为零，读取计数器。同样，测量返回脉冲高度时，重复调整DAC输出直到触发器输出保持为零，然后读取DAC.注意，两个触发器需要捕获正脉冲和负脉冲的前沿。前沿是指正脉冲的上升沿和负脉冲的下降沿；如果两个脉冲施加到一个触发器，脉冲宽度可能产生所不期望的延迟。
