混合信号PCB设计中单点接地技术的研究


中心议题:

  • 混合信号PCB设计中单点接地的原理
  • 混合信号PCB设计中单点接地应用实例


随着计算机技术的不断提高,高性能的模拟输/输出系统越来越受到重视。无论在模拟输入系统还是在模拟输出系统中,都存在着数字信号与模拟信号共存的问题。尤其是对于一块混合信号的PCB(印刷电路板),模拟电路和数字电路交错混杂。同数字信号相比,模拟信号由于其噪声免疫能力差,容易受到数字部分的高频信号的影响,更容易遭受干扰。因此,在模拟信号和数字信号并存的混合信号系统中,如何对二者划分、处理,都要进行充分的考虑,才能提高模拟信号采集的精度。而其中对系统“地”的设计是一个很关键的问题。本文主要阐述了一种在PCB设计中比较特别的地平面铺设方式—单点接地。

1 单点接地原理

现在越来越多的多层PCB 被用到各种工程应用中,4层、8层、12层的PCB 已经很常见了,甚至根据特殊应用需求,更多层的PCB 也被应用在工程中。 相对来说,4层板应用的最为广泛。 使用多层印制板是为了得到更好的电磁兼容性。 使得印制板在正常工作时能满足所要求的电磁兼容和敏感度标准。 正确的堆叠有助于屏蔽和抑制EMI(电磁干扰)。 在4层的PCB 设计中, 硬件设计人员在分层时一般会使用如下的层划分方式:SIGNAL_TOP、GND、POWER、SIGNAL_BOTTOM。

SIGNAL_TOP为顶层的信号层,GND为地层,POWER为电源层,SIGNAL_BOTTOM为底层的信号层。

这是最常用的层划分方法,其中,对地层的处理通常的做法是给整个GND 层全部覆铜,一方面起到屏蔽作用,另一方面可以给高频数字信号一个完整的回流路径。

模拟信号和数字信号都需要回流到地,但是,随着数字电路工作速度的提高,信号边缘越来越陡峭,目前大多数工程设计中的数字系统的信号边缘都已达到了ps级别,从频域来看,这种信号有着非常丰富的高频分量, 其频谱范围甚至可以达到几十GHz。 正是由于数字信号变化速度快, 数字地上的浮动就比较大,从而造成数字地上引起的噪声就会很大。 而对于混合信号来说, 无论是数模转换还是模数转换’ 运算放大器还是ADC/DAC,模拟信号都是需要一个纯净的地作为参考平面来工作的。

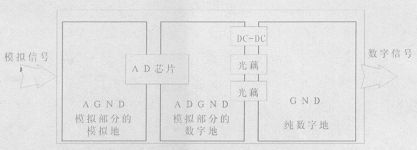

如果模拟地和数字地混在一起,噪声就会影响到模拟信号。所以,在混合信号的PCB 设计中,要对数字地和模拟地进行划分。 以数据采集板卡为例,在精度和速度要求不是很高的情况下,可以只是简单的将地分割为数字地和模拟地,中间用瓷珠或者二极管连接,也可以直接一点短接,以减小数字地的波动对模拟地的影响。 但是在精度和速度都要求比较高的情况下,这种简单的分割所起的作用就微乎其微了。 这时就要进行更精细的分割了。 首先将整个地先分成纯数字地和模拟地,由于AD 芯片本身同时存在数字和模拟两部分电路, 所以要再把模拟地细分成模拟部分的数字地和模拟部分的模拟地。图1 就是一块14 位数据采集卡的地层分割示意图。 纯数字地和模拟地之间用DC-DC 配合光藕实现完全的隔离, 而模拟部分的数字地和模拟部分的模拟地在AD 芯片的下方一点连通(单AD 芯片)。


图1 数据采集卡地平面分割方法

在不考虑空间辐射的前提下, 我们来分析一下这种地平面分割方法。 数字部分本身对噪声的免疫能力比较强,而模拟部分则不同,由于模拟部分的放大器、ADC/DAC 的参考电压输入端都需要一个纯净的地平面做参考点, 而这部分的地恰恰又是最容易被“污染”的。 所以纯数字地和模拟部分的数字地在这里暂不考虑。 我们只考虑模拟部分的地平面铺设问题。

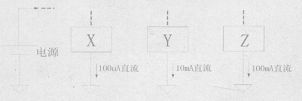

首先来看一下如图2 所示的一个典型数据采集卡的部分原理图,其中X、Y、Z分别为完成特定功能的电路(或者是芯片)。


图2 数据采集卡部分原理图
